Fernsteller; Handfernsteller Phoenix R10 - EWM HIGHTEC WELDING PHOENIX 301 EXPERT forceArc Betriebsanleitung

Funktionsbeschreibung

Fernsteller

5.8 Fernsteller
Es dürfen nur Fernsteller angeschlossen werden, die in dieser Betriebsanleitung beschrieben
werden! Fernsteller nur bei ausgeschaltetem Schweiß- bzw. Drahtvorschubgerät an
Fernstelleranschlußbuchse einstecken und verriegeln.
Nach dem Einschalten des Schweißgerätes wird der Fernsteller automatisch erkannt.
5.8.1

Handfernsteller PHOENIX R10

Pos. Symbol
6 7 8 9 10
1 5
4 11
3,5
12
3
2,5
2
1,5
18
1
0,5 20
m/min
0
1 1
2
2 2
3
5
7
10
10
- V +
3
80
Beschreibung 0
Drehknopf "Drahtgeschwindigkeit"
13
Stufenlose Einstellung der Drahtgeschwindigkeit von min. bis max.
14
15
16
(Schweißleistung, Einknopfbedienung)
Drehknopf "Korrektur der Lichtbogenlänge"
3
Korrektur der Lichtbogenlänge von -10 V bis + 10 V
5
7
Anschlußbuchse 19-polig (analog)
Zum Anschluß der Steuerleitung.

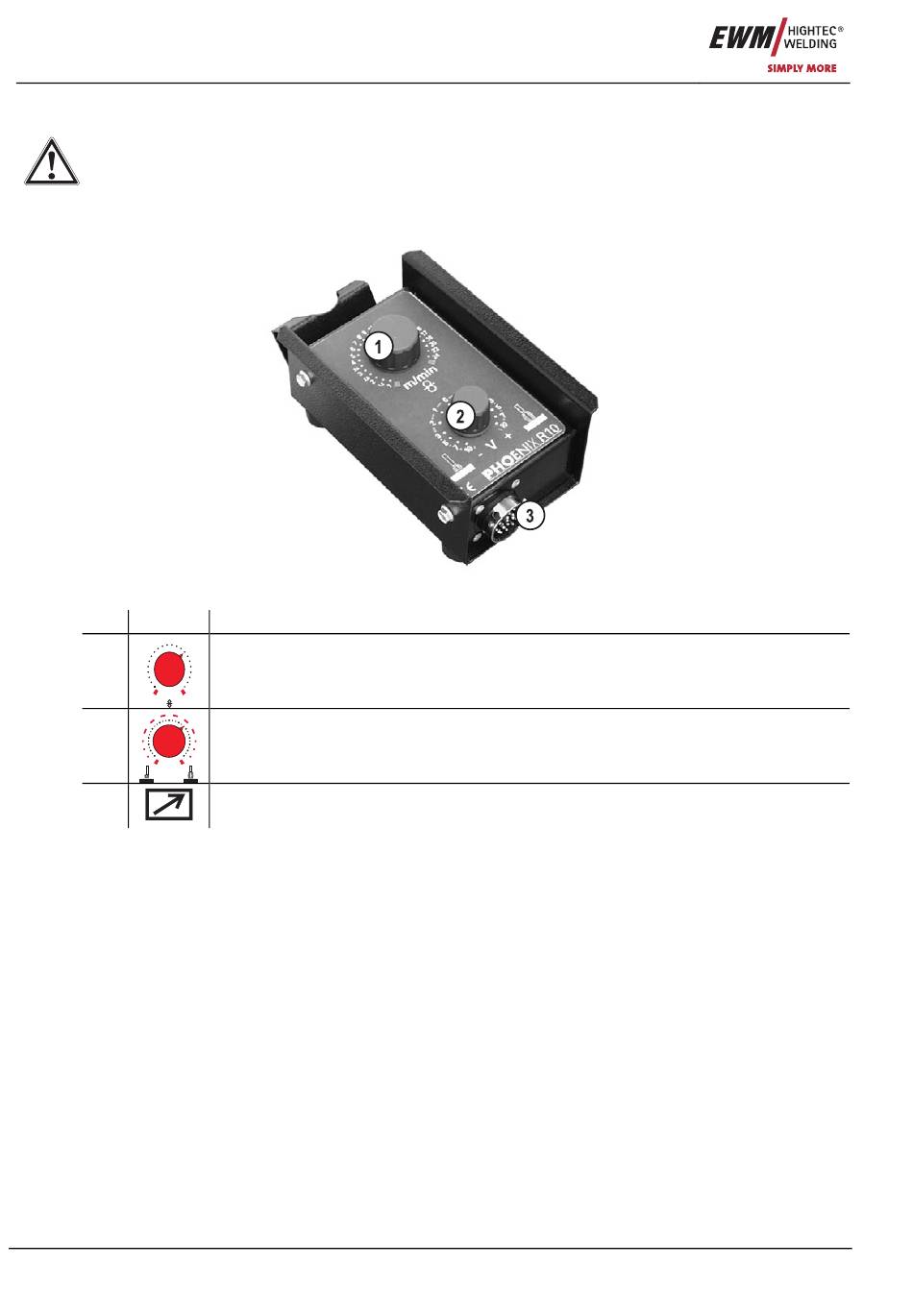

Abbildung 5-38
Art. Nr.: 099-004833-EWM00
