DOSIERDRUCKÜBERWACHUNG

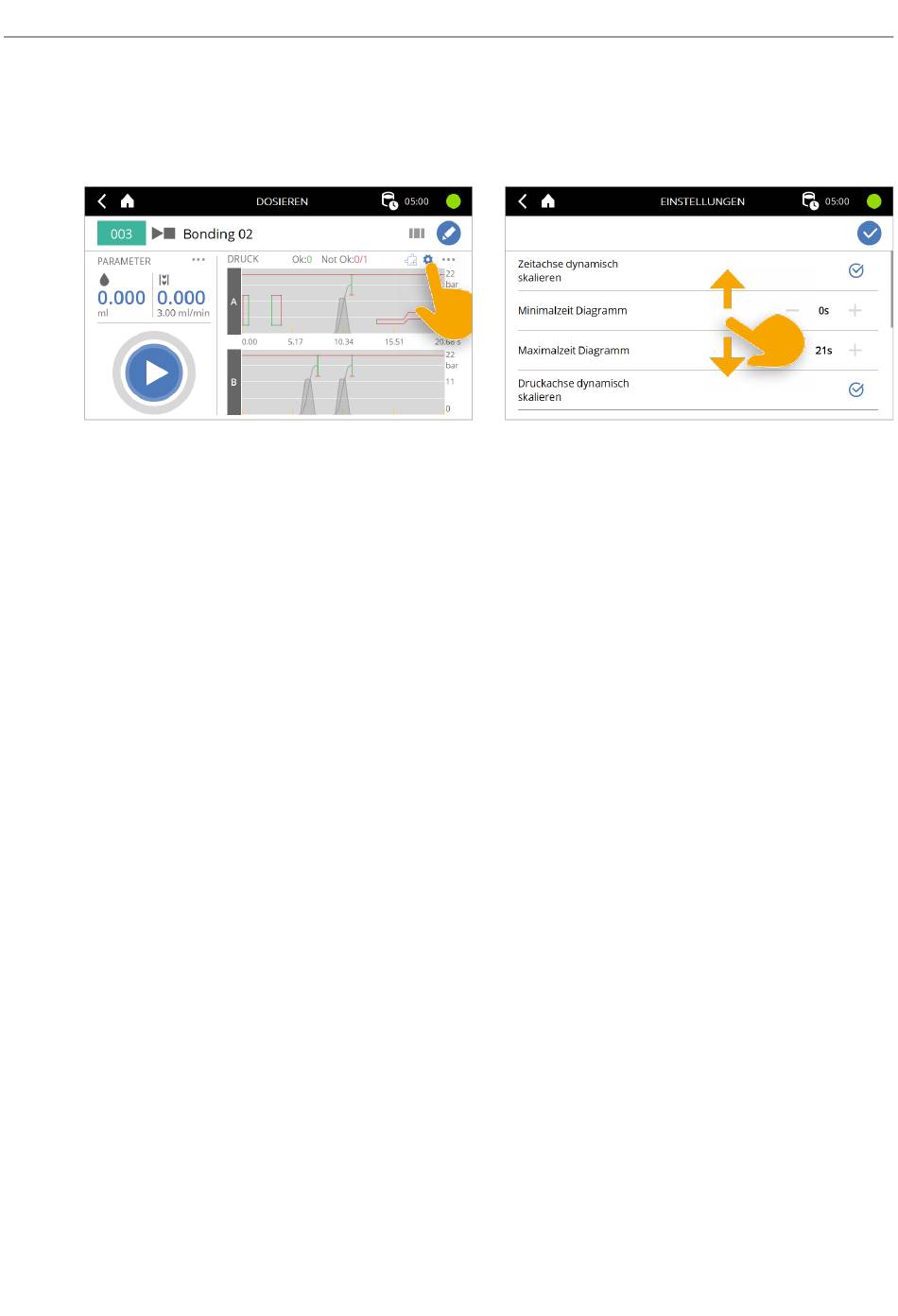

Der „Zahnrad-Button" führt zu Einstellungen bezüglich der Darstellung der Diagramme.
Folgende Einstellungen können vorgenommen werden:
Abb. 157
Zeitachse dynamisch skalieren / Minimalzeit Diagramm / Maximalzeit Diagramm
Wenn die dynamische Skalierung der Zeitachse aktiv ist, wird die Achse bis zu einer Zeit von
30 Sekunden gestreckt. Für Dosierungen über 30 Sekunden wird der Bildausschnitt
verschoben, so dass die letzten 30 Sekunden der Dosierung gezeigt werden.
Wenn die dynamische Skalierung der Zeitachse inaktiv ist, kann über „Minimalzeit
Diagramm" und „Maximalzeit Diagramm" die Zeitachse definiert werden.
Druckachse dynamisch skalieren / Maximaldruck Diagramm A (B)
Wenn die dynamische Skalierung der Druckachse aktiv ist, wird die Achse so skaliert,
dass der Maximaldruck für die Überdruckabschaltung gut sichtbar ist.
Wenn die dynamische Skalierung der Druckachse inaktiv ist, kann über
„Maximaldruck Diagramm A (B)" ein Wert für die Grenzen manuell vorgegeben werden.
Anzahl guter/schlechter Dosierungen anzeigen
Anzeige über dem Diagramm ein- bzw. ausschalten.
Anzahl guter/schlechter Dosierungen zurücksetzen
Anzeige über dem Diagramm zurücksetzen.
84 / 120
Abb. 158
