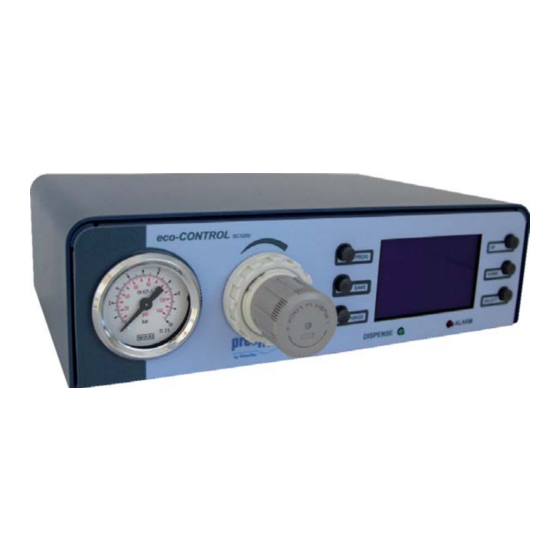

- Seite 1 Sprühsystem Inbetriebnahme- und Wartungsanleitung eco-CONTROL SC1200 ® für preeflow eco-SPRAY...
-
Seite 2: Inhaltsverzeichnis
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung Inhaltsverzeichnis 1. Diese Anleitung ......2. Bestimmungsgemäße Verwendung ....3. -
Seite 3: Diese Anleitung
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 1. Diese Anleitung Sehr geehrter Kunde, diese Anleitung ist Bestandteil der Betriebs- und Wartungsanleitung des Dosiersys- tems eco-CONTROL EC200. Bevor mit der Inbetriebnahme oder der Wartung des eco-CONTROL SC1200 begonnen wird, muss die Betriebs- und Wartungsanleitung voll- ständig gelesen und verstanden worden sein. -
Seite 4: Technische Daten
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 4. TECHNISCHE DATEN Äußere Abmessungen 235 x 210 x 70mm Gewicht 1,65kg Spannungsversorgung: 85 – 264V AC 50/60Hz Interne Spannung 24V DC Dosierzeit 0,01 bis 999 Sekunden Druckluft Input 0 bis 7 bar (Anzeige: Digital) Druckluft Output Sprühluft 0 bis 7 bar (Druckminderer) Parametereinstellungen und -auswahl... -
Seite 5: Lieferumfang
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung [Rückseite] Sprühluft Anschluss Anschluss für Fußschalter Netzschalter gepulst EC200 Drucklufteingang I/O-Port Sicherung 2A T Netzeingang 0 – 7 bar 5. Lieferumfang: • SC1200 Steuergerät • Netzkabel • Druckluft Anschlussschlauch für Drucklufteingang • Bedienungsanleitung • Anschlusskabel preeflow Controller EC200 6. -
Seite 6: Bedienung
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung • Verbinden Sie mit dem mitgelieferten Kabel den EC200 und den Spray Controller SC1200. • Schalten Sie das Gerät ein. Es erscheint der Startbildschirm und zeigt die installierte Softwareversion. Nach etwa 5 Sekunden schaltet das System automatisch auf den Standardbildschirm zur Einstellung des Gerätes um. -
Seite 7: Bedientasten
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 7.3 Bedientasten : => Durch Drücken der PROG - Taste können Sie auf das nächste Programm umschalten => Durch Drücken der SAVE - Taste können Sie die aktuellen Werte in ein Programm abspeichern. Zum Abspeichern drücken Sie bitte die SAVE-Taste für min. -
Seite 8: Parameter
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 8. PARAMETER: • Einstellung der Betriebsart / Programm Durch Drücken der Taste PROG kann man auf das nächste Programm, bzw. Betriebsart umschalten. Manuell: In dieser Betriebsart wird die Dosierzeit nicht gespeichert. Jede neue Do- sierung läuft solange das Dosiersignal (Fußschalter / Spülen / I/O-Start) anliegt und beginnt anschließend wieder bei 0.00 sec. -
Seite 9: Zykluszähler
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung • Einstellung der Teach-In Funktion: Die Teach-In Funktion kann ON / OFF gestellt werden und ist nur in der Betriebsart MANUELL verwendbar. Bei aktivierter Funktion wird mit jedem Dosiersignal die aktu- elle Dosierzeit aufaddiert und nicht auf 0,00 sec. zurückgesetzt. Dadurch kann man sich an eine unbekannte Dosiermenge für eine bestimmte Anwendung herantasten und diese dann in einem Programm abspeichern und hinterlegen. -
Seite 10: Service Menü
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 9. SERVICE Menü: (UP/DOWN) während Initialisierung) 9.1 Anzeige: SERVICE Sprache Gewählte Sprache Gewählte Druckeinheit P- Einheit Gewähltes Drucklimit P- Alarm 5.6 BAR Servicezähler Service 000000239 9.2 Einstellungen: Durch betätigen der SELECT-Taste kann zwischen den Menüpunkten umgeschaltet wer- den (signalisiert durch das Sternchen) •... - Seite 11 Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung • Service: Hierbei handelt es sich um einen Servicezähler, der die Anzahl der Dosierungen zählt, die das Gerät bisher durchgeführt hat. Dieser Servicezähler ist nicht durch den Bedie- ner nicht rücksetzbar. Copyright 11 / 16 ©...
-
Seite 12: Elektrische Anschlüsse
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 10. ELEKTRISCHE ANSCHLÜSSE 10.1 Fußschalter: Belegung: Schließkontakt zwischen Pin 1 + 3 startet den Dosiervorgang 10.2 I/O-Port: Typ: 15-pol. Sub D Buchse 2-reihig Belegung: siehe nachfolgende Tabelle Pin Nr. Input / Output Beschreibung Bemerkung: Reserviert Reserviert 24V DC... -
Seite 13: Schaltungsdiagramme
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 10.3 Schaltungsdiagramme: Digitale Eingänge: Ein Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist. Die Eingänge wer- den aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind. SC1200 SC1200 I/O-Port Eingang Digitale Ausgänge: Ist der digitale Ausgang gesetzt, so ist der Optokoppler leitend. SC1200 Optokoppler SC1200 I/O-Port Output... -
Seite 14: Wartung Und Reinigung
Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung 11. Wartung und Reinigung Das Produkt ist wartungsfrei Lassen Sie eine Reparatur nur vom Hersteller durchführen Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmen Wasser angefeuchtet werden. - Seite 15 Sprühsystem eco-CONTROL SC1200 Inbetriebnahme- und Wartungsanleitung Copyright 15 / 16 ©...
- Seite 16 info@preeflow.com www.preeflow.com...
