BEDIENUNG
wird der Dosiervorgang abgebrochen und eine Fehlermeldung wird erzeugt. Der Wert für die
„Min. Spannung" der Kabelbrucherkennung kann den Wert für der minimalen Spannungswert
der Kalibrierung nicht überschreiten.
Die Einstellungen für die Überwachung des „Dosierdruck max." erfolgen im Fenster
PROGRAMM EDITIEREN
Maximalwertes wird der Dosiervorgang unterbrochen und eine Fehlermeldung wird erzeugt
(siehe Kapitel 4.15.4 (Seite 56)).
Die Einstellungen für die Dosierdrucküberwachung erfolgen über den Button
Fenster
PROGRAMM EDITIEREN
Fenster
PARAMETER
Im linken Bereich kann für den Sensor durch
die Eingabe der minimalen und maximalen
Spannungswerte sowie der dazugehörigen
minimalen und maximalen Druckwerte justiert
werden. Dort müssen die entsprechenden
Werte aus dem Datenblatt des Sensors
eingetragen werden.
Für die Überwachung der Sensoren muss im
rechten Bereich ein Drucksollwert angegeben
werden (Abb. 124).
Liegt der gemessene Druck außerhalb des Toleranzbereiches geht die Dosiersteuerung auf
Störung und eine Fehlermeldung wird erzeugt (siehe Kapitel 4.15.4 (Seite 56)).
Der Dosiervorgang wird nicht unterbrochen und wird bis zum Ende ausgeführt. Ein weiterer
Dosiervorgang kann erst nach erfolgreicher Quittierung des Fehlers gestartet werden.
In den ersten zwei Sekunden nach Systemstart ist die Überwachung deaktiviert
(Druckaufbauzeit).
Sensore ohne Fenster
Die
Füllstandssensoren
aktiviert, muss das Eingangssignal auf 1 (high) sein, wenn der Füllstand in Ordnung ist.
Fällt das Eingangssignal auf 0 (low), geht die Dosiersteuerung auf Störung und eine
Fehlermeldung wird erzeugt (siehe Kapitel 4.15.4 (Seite 56)). Der Dosiervorgang wird nicht
unterbrochen und wird bis zum Ende ausgeführt. Ein weiterer Dosiervorgang kann erst nach
erfolgreicher Quittierung des Fehlers gestartet werden.
Für den integrierten
hier nur die aktuellen Temperaturwerte angezeigt.
64 / 120
(siehe Seite 36). Bei Überschreitung des eingestellten
(siehe Seite 36).
für Druckausgang und Vordruck A / B (ext.)
PARAMETER
werden an digitale Eingänge angeschlossen. Ist die Überwachung
Temperatursensoren
eco-CONTROL EC200 2.0

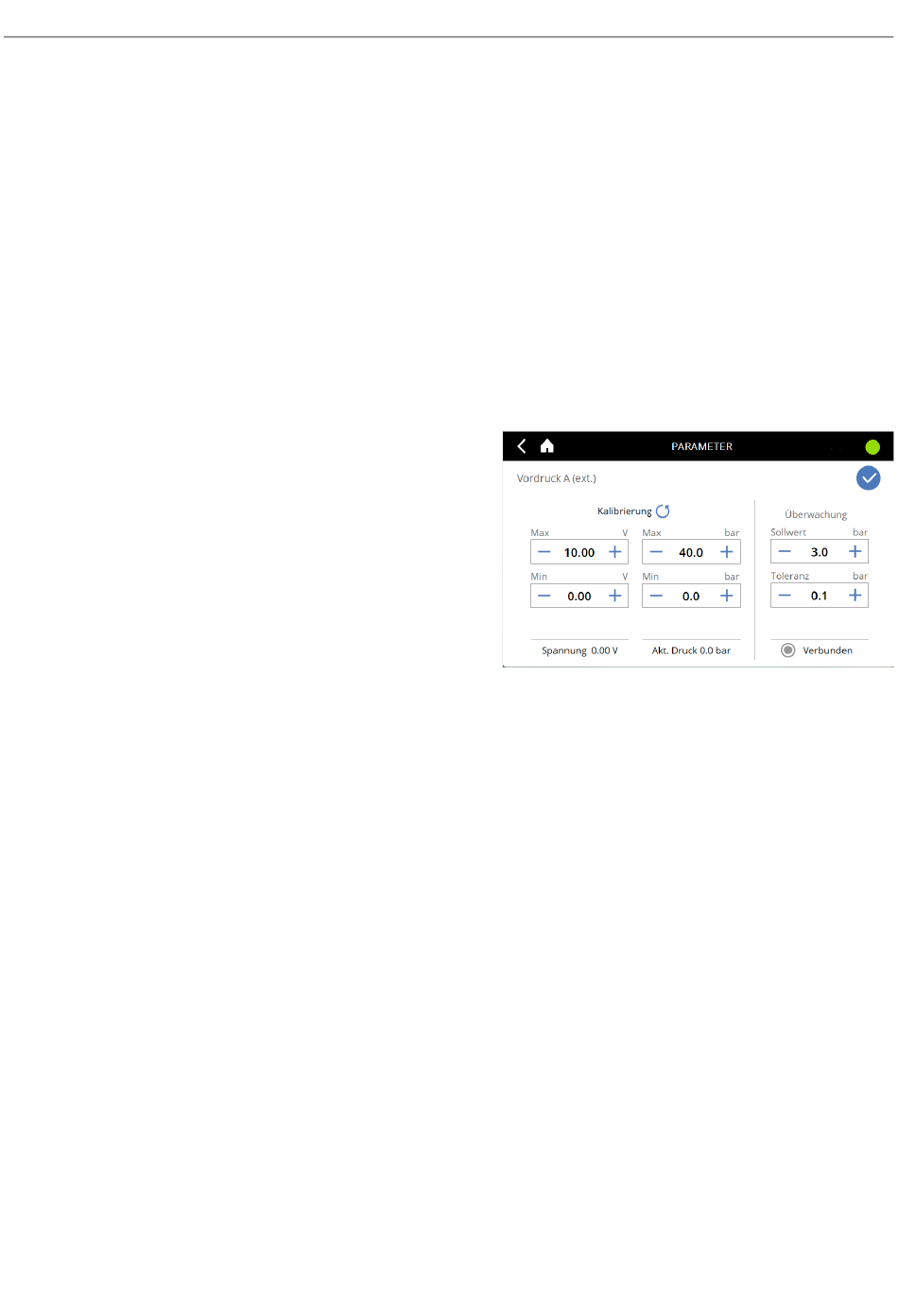

Abb. 124
im Dosierdrucksensor „flowplus-SPT M6" werden
TEACH-IN
