DOSIERDRUCKÜBERWACHUNG
5.2.3 Kontrollbox
Mittels der Kontrollbox kann überprüft werden, ob ein Druckverlauf den von der Kontrollbox
umfassten Bereich durchläuft bzw. vermeidet.
Es stehen drei unterschiedliche Kontrollboxen (für steigende Flanke, für fallende Flanke und
allgemeine Kontrollbox) zur Auswahl. Diese unterscheiden sich nur in den Voreinstellungen
der Ränder.
Die Kontrollboxen stellen eine sehr flexible Art der Drucküberwachung dar und ergänzen die
Funktionalität dort, wo Hüllkurve und Integral nicht optimal geeignet sind. Wie in folgender
Abbildung gezeigt, können mit Kontrollboxen steile Flanken des Druckverlaufs überwacht
werden.

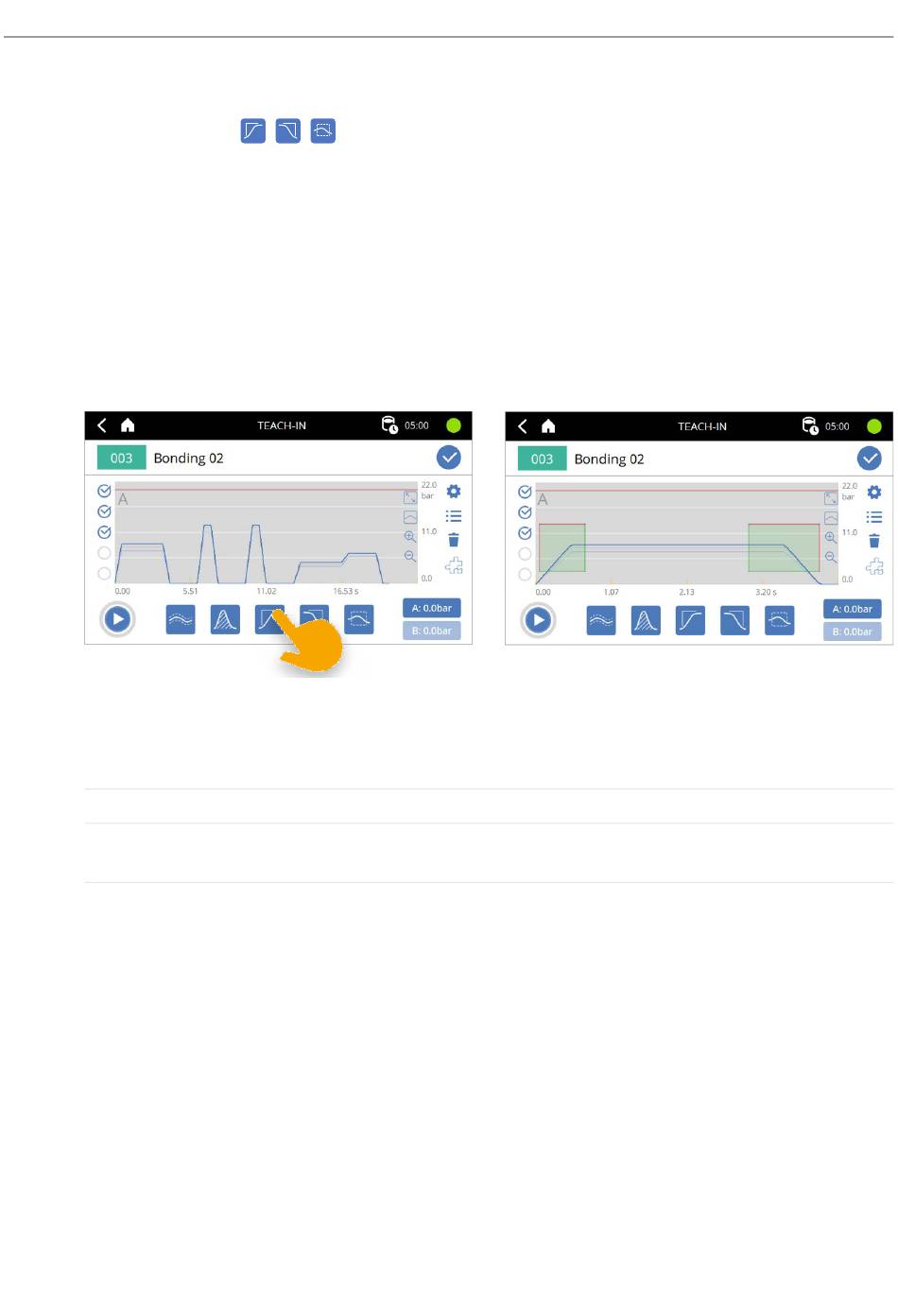

Abb. 148
Die vier Ränder einer Kontrollbox können unterschiedliche Bedingungen an den Druckverlauf
stellen:
Grün =
Rot =
Grau =
Eine steigende Flanke kann beispielsweise durch grüne Ränder unten und rechts, und rote
Ränder oben und links überwacht werden. Der Druckverlauf muss also innerhalb der von der
Kontrollbox vorgegebenen Zeit über den unteren Schwellwert steigen (untere Kante grün)
und bei zur Endzeit auch auf mindestens diesem Niveau sein (rechte Kante grün). Der
Druckverlauf darf aber nicht zu früh ansteigen (linke Kante rot), und darf auch einen
Maximalwert nie überschreiten (obere Kante rot).
78 / 120
Der Druckverlauf muss mindestens einmal durch diese Kante verlaufen.
Der Druckverlauf darf nicht durch diese Kante verlaufen.
Keine Bedingung, Druckverlauf darf, muss aber nicht durch diese Kante
verlaufen.
