ViscoTec preeflow eco-CONTROL EC200 2.0 Betriebs-/Wartungsanleitung Seite 76

DOSIERDRUCKÜBERWACHUNG

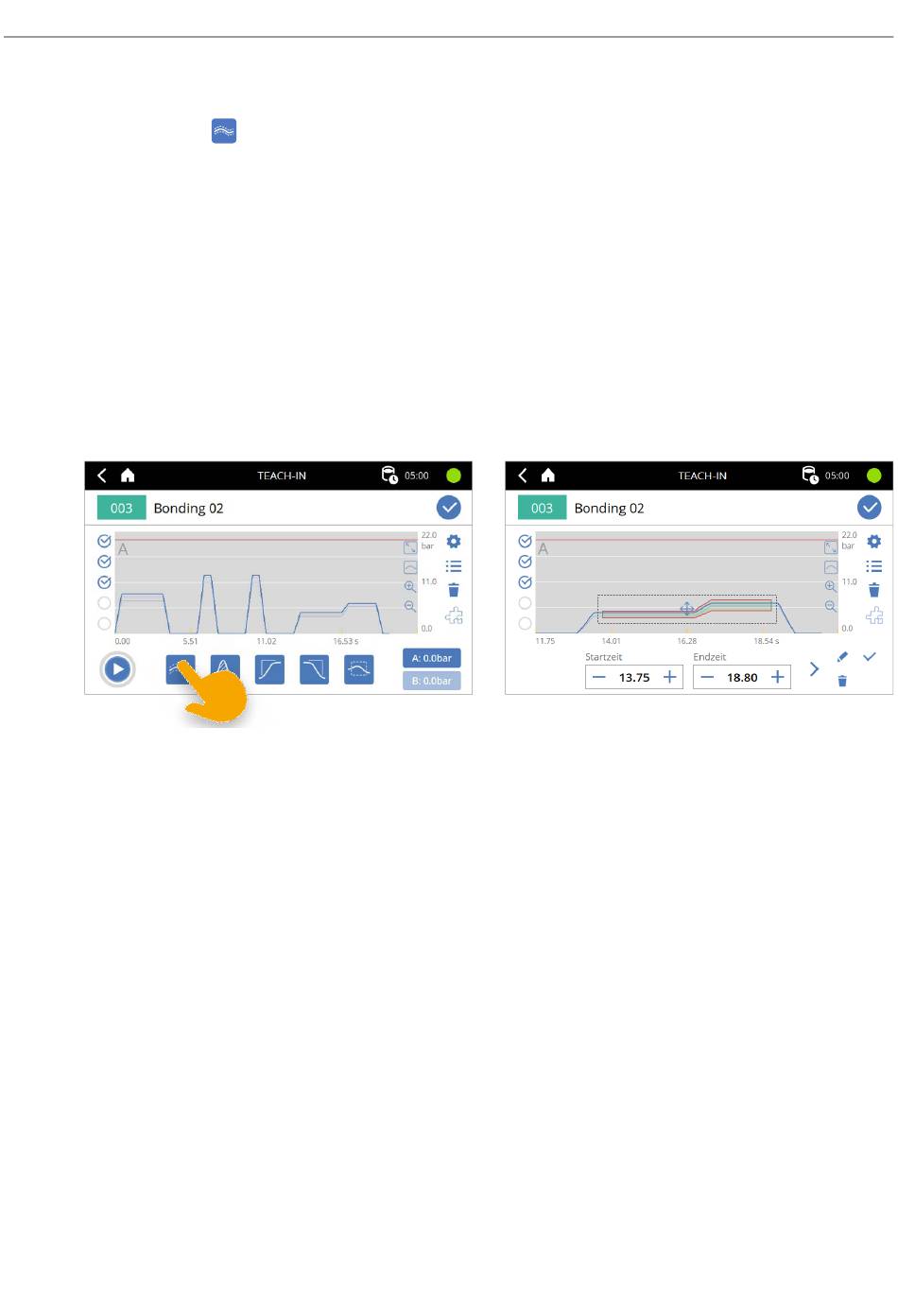

5.2.1 Hüllkurve
Die Hüllkurve überwacht den Druckverlauf in einem vorgegebenen Zeitintervall hinsichtlich
der relativen Abweichung zum Mittelwert aller Teach-In Dosierungen. Aus allen Teach-In
Dosierungen wird das arithmetische Mittel gebildet. Dann wird eine relative Toleranz
symmetrisch nach oben und unten auf den gemittelten Druckverlauf aufgeschlagen.
Daraus ergibt sich ein Korridor, innerhalb dem sich der Druckverlauf befinden muss.
Dieser ist grafisch durch zwei rote Linien dargestellt, die nicht überschritten werden dürfen.
Die Hüllkurve ist gut dafür geeignet, längere Dosierabschnitte zu überwachen, innerhalb
derer sich der Dosierdruck nur langsam ändert, z. B. bei Raupendosierungen. Für steile
Druckanstiege ist eine Kontrollbox zu verwenden.
Die Hüllkurve ist transparent grün hinterlegt, wenn die zuletzt ausgeführte Dosierung
innerhalb der Hüllkurve verlaufen ist. Ist dies nicht der Fall, ist sie transparent rot hinterlegt.
Abb. 144
76 / 120
Abb. 145
eco-CONTROL EC200 2.0 INST-007041 / E
