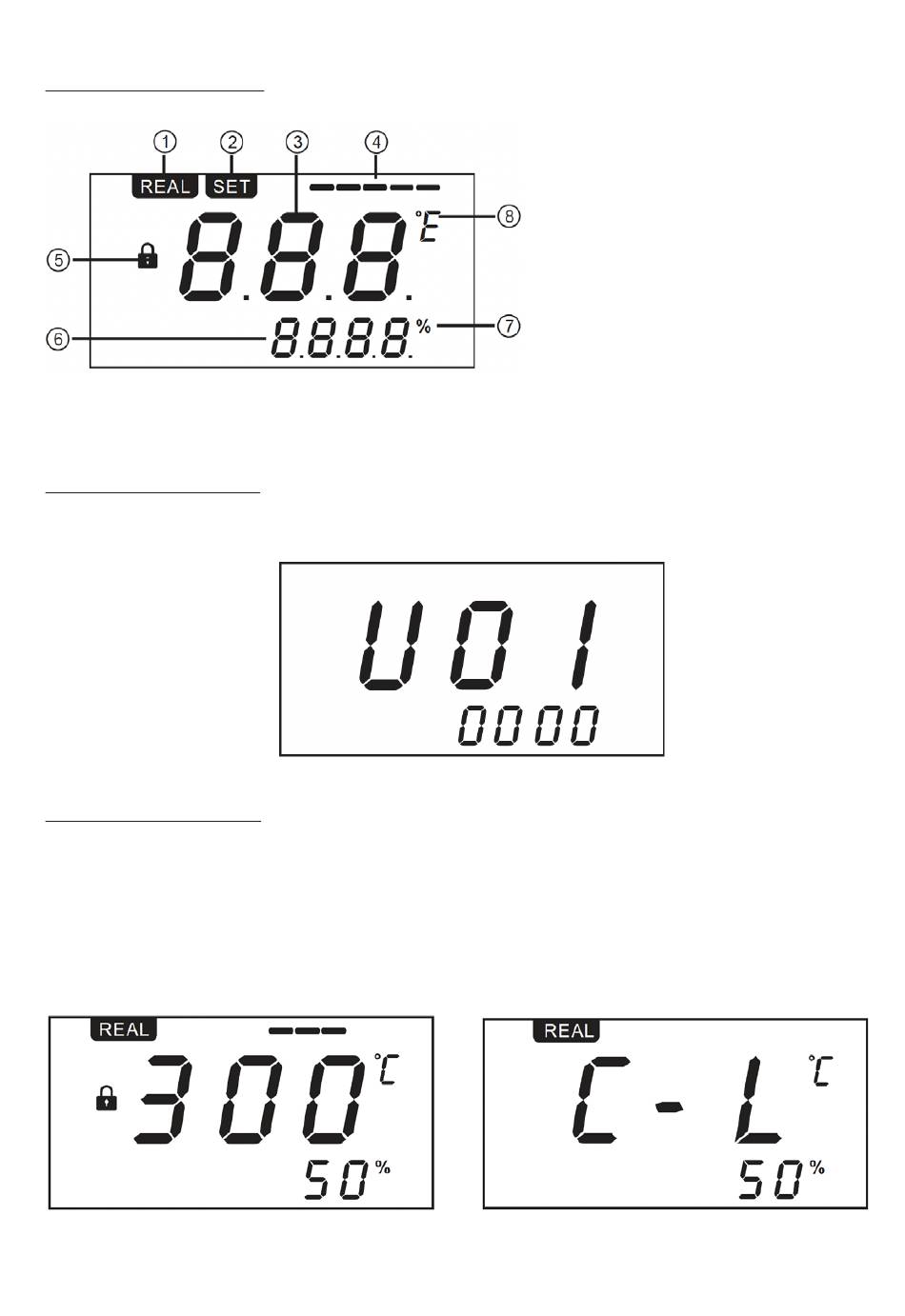

8. LCD-Beschreibung
9. Startbildschirm
Nach dem Einschalten der Station schaltet sich das Display ein und zeigt eine
Sekunde lang die Versionsnummer des Systems an.
10. Arbeitsumfeld
10.1 Normaler Arbeitsbildschirm
Abbildung 1-1 bedeutet: Der tatsächliche Temperaturwert beträgt 300 °C ,
der eingestellte Temperaturwert ist gesperrt, der Luftstrom beträgt 50 %, der
Zustand der Heizleistungsleiste ist 3. Die werkseitige Standardtaste „1" ist die
Kühlluftfunktion und wird als Abbildung 1 angezeigt -2. Die Kühlluftfunktion wird
verwendet, wenn der Temperatureinstellwert unter 100 °C liegt.
Abbildung 1-1
(bedeutet Version V0.1)
1.REAL: Echter
Temperaturstatus
2.SET: Starten und
Temperaturstatus einstellen
3.Istwert der Temperatur
4. Anzeigeleiste für
Heizleistungsstatus
5.Symbol für Schloss
6. Einstellungswert anzeigen
7. Prozentsatz des Luftstroms
8. Temperatureinheit
Abbildung 1-2
7
