Gerätebeschreibung - Schnellübersicht
Frontansicht
Gerätebeschreibung - Schnellübersicht
4
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
16
Beschreibung
0
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weitere Bedienelemente.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen.
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Transportgriff
Umschalter, Fernsteller Ein / Aus
ON
Einstellen der Schweißleistung über Fernsteller
OFF
Einstellen der Schweißleistung über Gerätesteuerung
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Gerätefüße
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Griffmulde zum Öffnen der Schutzklappe

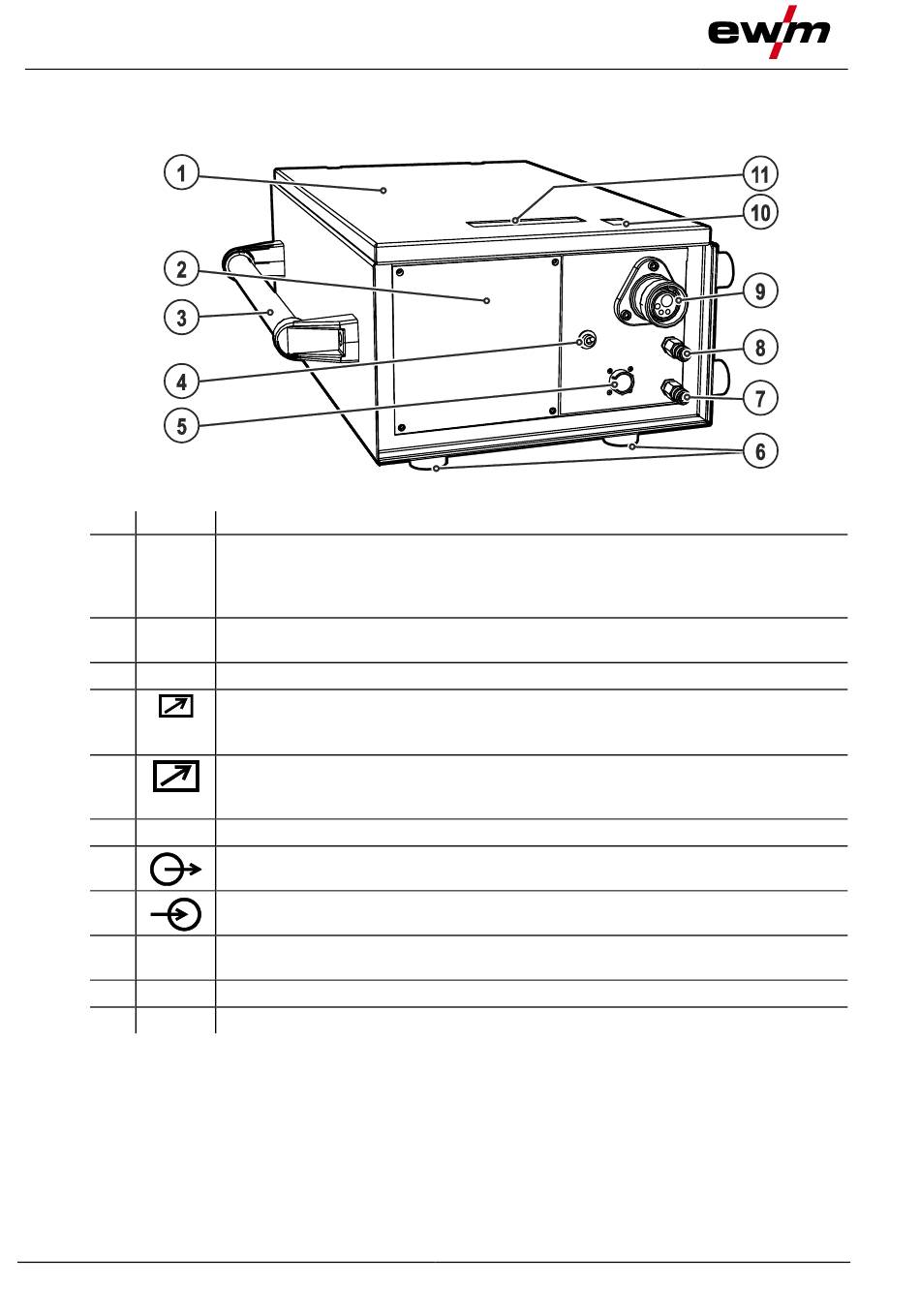

Abbildung 4-1
099-005152-EW500
10.04.2014
