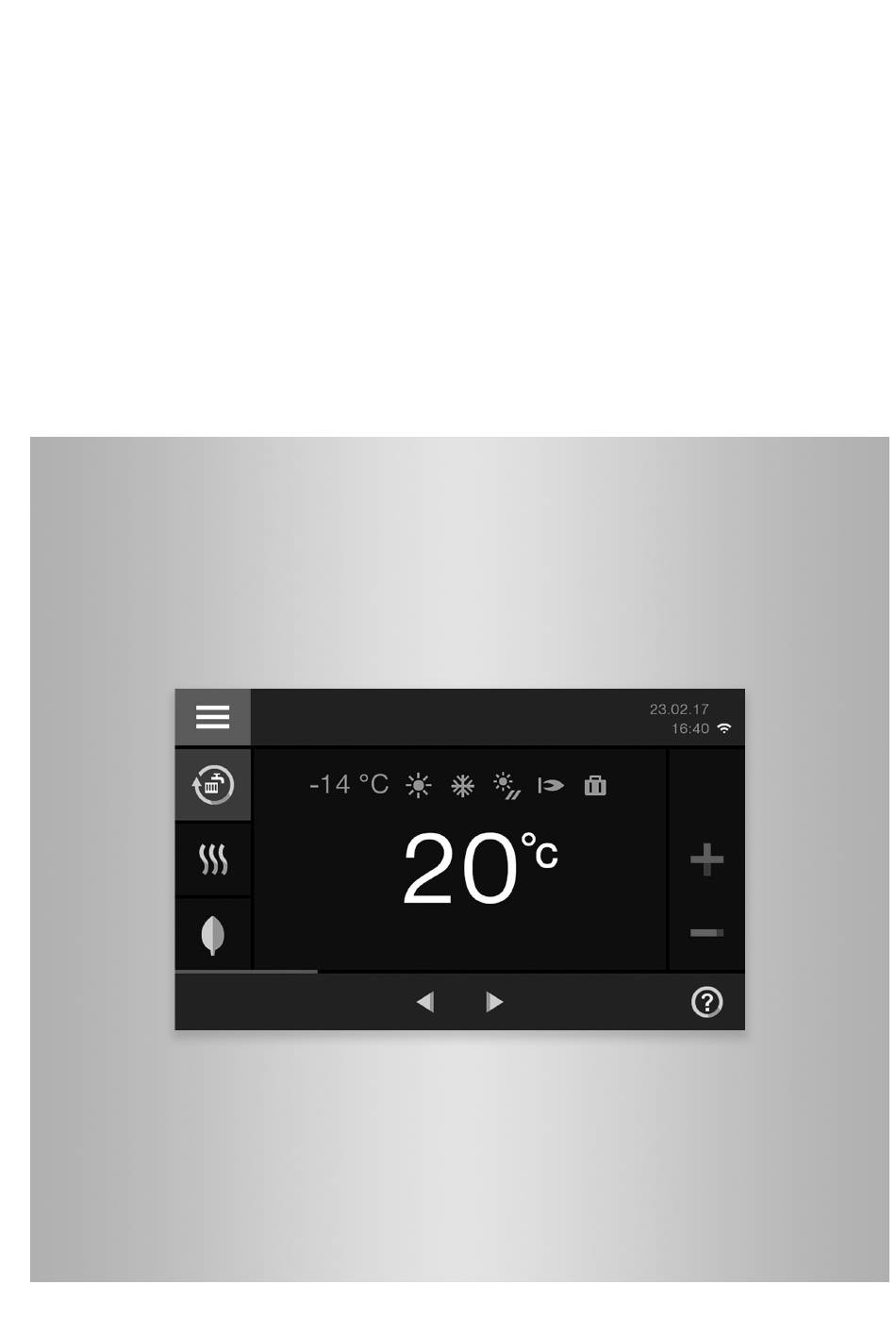

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

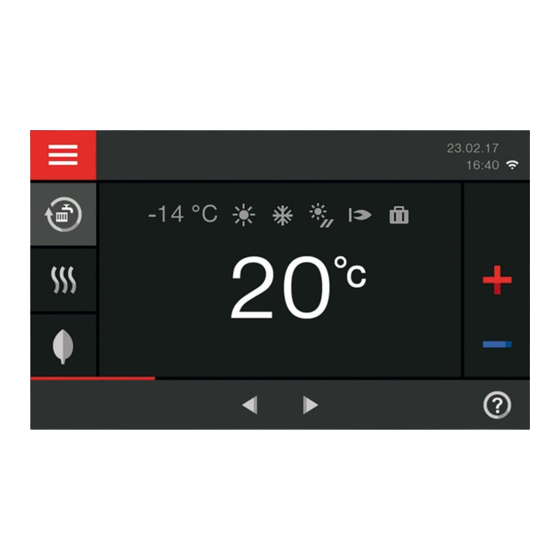

Vitotronic 200
Typ CO1E
Regelung für den witterungsgeführten Betrieb
Mit Regelung BASE E
VITOTRONIC 200
Bitte aufbewahren!
5832716 DE
9/2018
