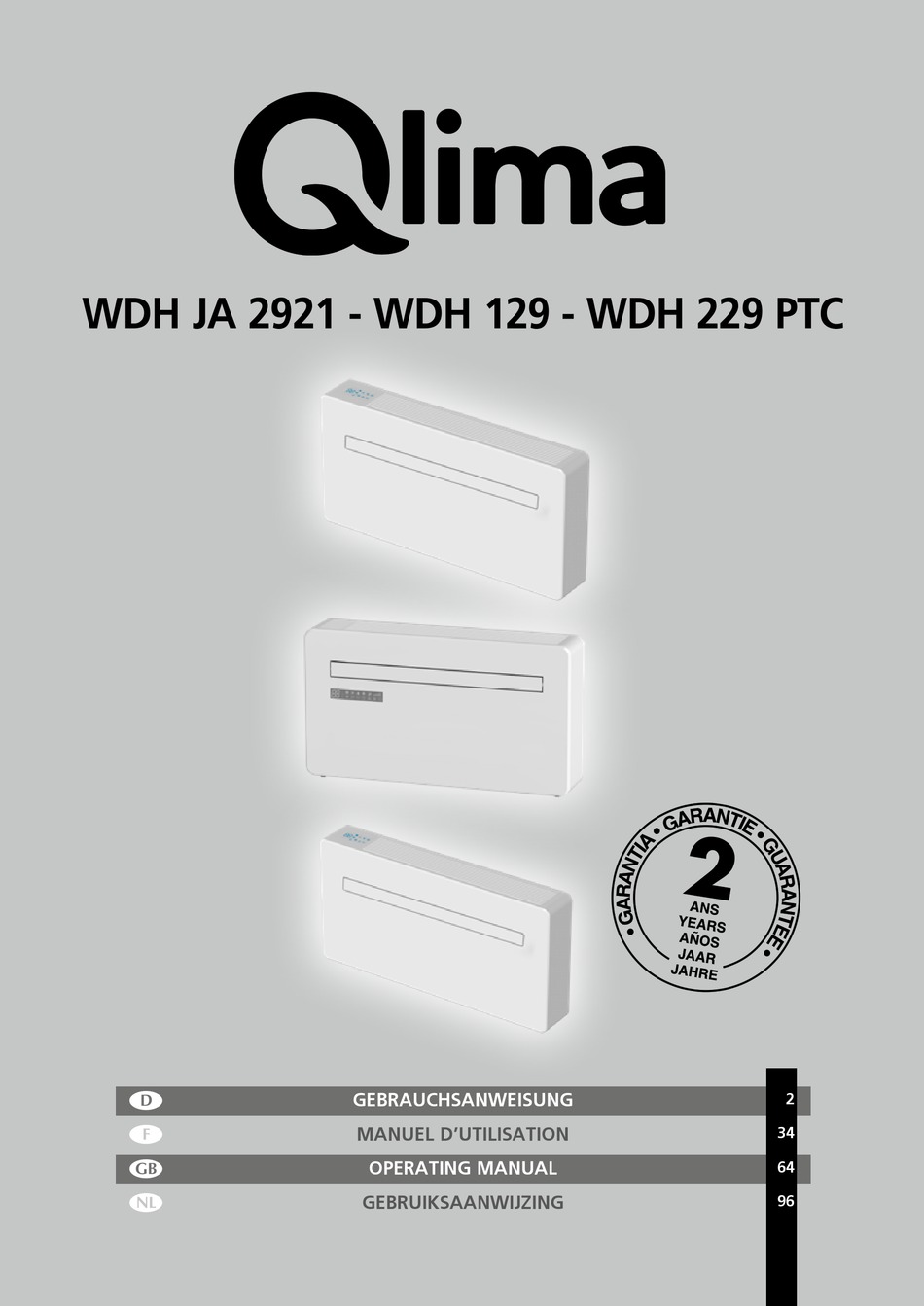

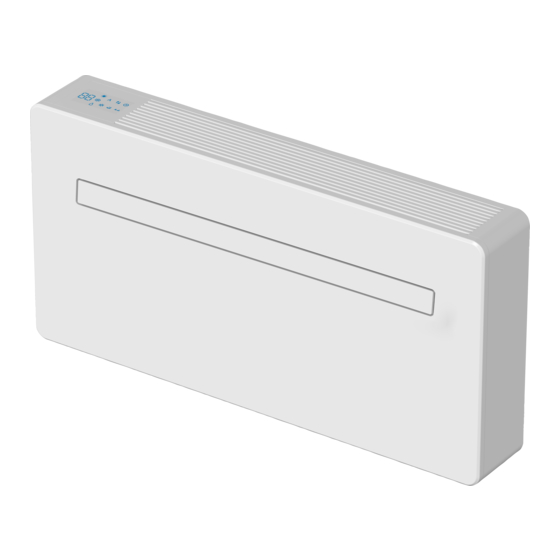

- Seite 1 WDH JA 2921 - WDH 129 - WDH 229 PTC GEBRAUCHSANWEISUNG MANUEL D’UTILISATION OPERATING MANUAL GEBRUIKSAANWIJZING...
-
Seite 2: Wichtige Teile
LUFTEINLASS WICHTIGE TEILE Lufteinlass Lüftungsklappe Vordere Abdeckung Bedienfeld (je nach Modell) Wandbefestigung Hintere Abdeckung Entlüftung Ablaufleitung RÜCKSEITE VERPACKUNGSINHALT Klimaanlage Wandschablone Plastikfolie (x2) Dübel Entlüftungsabdeckung (x2) (Kette, Innenring Und Aussenabdeckung) Fernbedienung ... -
Seite 3: Benötigtes Werkzeug
BENÖTIGTES WERKZEUG Wasserwaage Bohrer Massband 180-mm-Kernbohrer 8-Mm-Steinbohrer Scharfes Messer 20-mm-Steinbohrer Bleistift ... - Seite 4 Sehr geehrte Damen und Herren, wir gratulieren Ihnen zum Kauf Ihres Klimageräts. Sie haben ein Qualitätsprodukt gekauft, an dem Sie noch viele Jahre Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäße Weise nutzen. Um eine optimale Lebensdauer Ihres Klimagerätes zu gewährleisten, lesen Sie bitte zuerst diese Bedienungsanleitung.
- Seite 5 A SICHERHEITSVORSCHRIFTEN Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann ins- tallieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen...
- Seite 6 WICHTIG! • Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollten das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist. • Der Stecker sollte immer leicht zugänglich sein, wenn das Gerät angeschlossen ist. •...
-
Seite 7: Bringen Sie Das Gerät Auf Keinen Fall Mit
Wasserablass, bevor Sie das Gerät verschie- ben. • Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung. • Stecken Sie keine Gegenstände in die Öffnungen des Geräts. • Bringen Sie das Gerät auf keinen Fall mit Wasser in Berührung. Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tau- chen es in Wasser ein: Kurzschlussgefahr! •... -
Seite 8: Dieses Gerät Kann Von Kindern Ab
• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt wer- den oder von Personen, die unzureichen- de Erfahrung und Kenntnisse haben, es sei denn dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit die- ser Personen zuständig ist. -
Seite 9: Spezifische Informationen Zu Geräten Mit
Spezifische Informationen zu Geräten mit Kältemittelgas R290 / R32. • Lesen Sie aufmerksam alle Warnhinweise. • Wenn Sie das Gerät abtauen und reinigen, verwenden Sie keine Werkzeuge, die nicht vom Hersteller empfohlen wurden. • Das Gerät muss in einem Bereich ohne durchgehende Entzündungsquelle (Bsp.: offene Flammen, laufende Gas- oder Elektrogeräte) aufgestellt werden. -
Seite 10: Überprüfen Sie Den Bereich
entsprechende Zertifizierung durch eine zugelassene Organisation besitzen, um das Fachwissen im Umgang mit Kältemitteln gemäß einer spezifischen Evaluierung sicherzustellen, die von Industrieverbänden anerkannt wird. • Reparaturen müssen basierend auf den Empfehlungen des Herstellers durchge- führt werden. Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit... -
Seite 11: Prüfung Auf Kältemittel
Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden. 1.4 Prüfung auf Kältemittel Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. -
Seite 12: Reparaturen An Versiegelten Komponenten
REPARATUREN AN VERSIEGELTEN KOMPONENTEN 2.1 Während der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen. -
Seite 13: Entfernung Und Evakuierung
Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25 %) ist bestätigt. -
Seite 14: Kennzeichnung
c) Bevor Sie mit dem Vorgang beginnen, stellen Sie sicher, dass eine mechanische Transportvorrichtung vorhanden ist, um bei Bedarf Kältemittelflaschen zu transportieren; d) A l l e p e r s ö n l i c h e n S c h u t z a u s r ü s t u n g e n s i n d v o r h a n d e n u n d w e r d e n ordnungsgemäß... - Seite 15 INSTALLATION Entsprechende Bilder finden Sie auf den Seiten 128 - 129. Dieses Gerät muss an einer Außenwand montiert werden, da die Entlüftung über die Rückseite erfolgt. a • Montieren Sie das Gerät ausschließlich an einer flachen, soliden und sicheren Wand. Stellen Sie sicher, dass keine Kabel, Leitungen, Stahlträger oder sonstige Hindernisse in der Wand verlaufen.
- Seite 16 Schieben Sie den Innenring der Lüftungsabdeckung auf die Innenseite der Entlüftung. Klappen Sie die externe Lüftungsabdeckung anschließend zusammen. Befestigen Sie die Ketten an jeder Seite der Lüftungsabdeckung, bevor Sie die Abdeckung durch die Lüftungsöffnung nach außen schieben. f Klappen Sie die externe Abdeckung auf, bevor Sie die Ketten am Innenring festhaken.
-
Seite 17: Bedienfeld
BETRIEB BEDIENFELD Digitale Anzeige Geschwindigkeit Kühlung Erhöhen/Verringern Luftzufuhr Timer Trocken 10. Geschwindigkeit Heizung 11. Modus 12. EIN/AUS FERNBEDIENUNG Die Klimaanlage kann über die Fernbedienung gesteuert werden. Es werden zwei AAA-Batterien benötigt. HINWEIS: Weitere Einzelheiten zu den Funktionen finden Sie auf den folgenden Seiten. -
Seite 18: Funktionen
FUNKTIONEN Drücken Sie die EIN/AUS-Taste, um das Gerät ein- oder auszuschalten. EIN/AUS Drücken Sie diese Taste, um zwischen den vier verschiedenen Modi zu wechseln. In der Anzeige wird das Symbol für den derzeit ausgewählten Modus angezeigt. Der Kühlmodus ist standardmäßig auf 22 °C gestellt. Hierbei wird die Luft gekühlt, während die warme Luft nach draußen geleitet wird. -
Seite 19: Ptc Elektroheizungs-Funktion
PTC ELEKTROHEIZUNGS-FUNKTION Das Gerät ist mit einem zusätzlichen PTC Elektroheizelement ausgerüstet. Bei schlechten Wetterbedingungen können Sie PTC auf der Fernbedienung drücken, um die Elektroheizungsfunktion einzuschalten und die Heizleistung zu erhöhen. Die Heizleistung des PTC beträgt 800 W. PTC EINSCHALTEN Drücken Sie im Heizmodus PTC auf der Fernbedienung, um den Einschaltbefehl an das Gerät zu senden. - Seite 20 WLAN-EINRICHTUNG UND SMART FEATURES WLAN-EINRICHTUNG ERSTE SCHRITTE • Stellen Sie sicher, dass Ihr Router eine 2,4-GHz-Standardverbindung ermöglicht. • Falls Sie einen Dual-Band-Router besitzen, stellen Sie sicher, dass die beiden Netzwerke unterschiedliche Netzwerknamen (SSID) haben. Der Händler Ihres Routers / Ihr Internetanbieter wird Ihnen bei der Einstellung Ihres Routers behilflich sein können.
- Seite 21 DIE APP REGISTRIEREN 1. Drücken Sie auf die Registrie- 2. Lesen Sie die Datenschutzer- 3. Geben Sie Ihre E-Mail-Adres- ren-Schaltfläche unten auf klärung und drücken Sie auf se oder Rufnummer ein und dem Bildschirm. Annehmen. drücken Sie auf Weiter, um fortzufahren.
-
Seite 22: Ihren Haushalt In Der App Einrichten
IHREN HAUSHALT IN DER APP EINRICHTEN SMART LIFE wurde konzipiert, um mit einer großen Anzahl von kompatiblen intelligenten Geräten innerhalb Ihres Haushaltes zu funktionieren. Es kann auch so eingerichtet werden, dass es mit mehreren Geräten innerhalb verschiedener Haushalte funktioniert. Hierfür müssen beim Einrichtungsvorgang verschiedene Bereiche erstellt und benannt werden, um eine einfache Verwaltung all Ihrer Geräte zu ermöglichen. -
Seite 23: Schnellverbindung
SCHNELLVERBINDUNG Bevor Sie die Verbindung herstellen, vergewissern Sie sich, dass sich das Gerät im Standby- Modus befindet, wobei die WLAN-Anzeigeleuchte zweimal pro Sekunde blinkt. Falls nicht, befolgen Sie die Anweisungen zum Wechseln des Verbindungsmodus. Vergewissern Sie sich zudem, dass Ihr Handy mit dem WLAN-Netzwerk verbunden ist. (Wir empfehlen, die mobilen Daten während der Einrichtung auszuschalten.) 1. -
Seite 24: Verbindung Im Ap-Modus (Alternativ)
VERBINDUNG IM AP-MODUS (ALTERNATIV) Bevor Sie die Verbindung herstellen, vergewissern Sie sich, dass sich das Gerät im Standby- Modus befindet, wobei die WLAN-Anzeigeleuchte einmal pro Sekunde blinkt. Falls nicht, befolgen Sie die Anweisungen zum Wechseln des WLAN-Verbindungsmodus. Vergewissern Sie sich zudem, dass Ihr Handy mit dem WLAN-Netzwerk verbunden ist. (Wir empfehlen, die mobilen Daten während der Einrichtung auszuschalten.) 1. -
Seite 25: Gerätesteuerung Über Die App
GERÄTESTEUERUNG ÜBER DIE APP DER HOME-BILDSCHIRM Haushalt ändern: Falls Gerät hinzufügen: Sie mehrere Geräte in Fügen Sie ein Gerät verschiedenen Haus- zur App hinzu und halten haben, können befolgen Sie den Ein- Sie zwischen ihnen richtungsvorgang. wechseln. Umweltdaten: Liefert Raumverwaltung: Hier die Außentemperatur können Räume hinzu- und die Luftfeuchtig-... - Seite 26 GERÄTE-BILDSCHIRM Der Geräte-Bildschirm ist der Hauptsteuerungsbildschirm für die Klimaanlage und bietet Zugang zur Steuerung zur Änderung der Funktionen und Einstellungen. Name bearbeiten: Klimaanlage umbe- nennen Zurück: Zum Home- Gewünschte Raum- Bildschirm zurück- temperatur: Zeigt die kehren gewünschte Raumtem- peratur an Aktuelle Raumtem- Aktueller Modus: peratur: Zeigt die...
- Seite 27 SMART SCENES Smart Scenes ist ein leistungsstarkes Tool, mit dem Sie den Betrieb der Klimaanlage basierend sowohl auf den Bedingungen im Raum als auch auf Außeneinflüsse anpassen können. Hierdurch erhält der Nutzer die Option, viele intelligente Aktionen zu spezifizieren. Diese sind in die beiden Kategorien „Scene“ (Szene) und „Automation“ (Automatisierung) unterteilt.
-
Seite 28: Automation (Automatisierung)
AUTOMATION (AUTOMATISIERUNG) Über diese Option können Sie eine automatische Aktion für das Gerät einrichten. Diese kann nach Zeit, Innentemperatur, Luftfeuchtigkeit im Raum, Wetterbedingungen und einer Reihe anderer Einflüsse ausgelöst werden. 1. Drücken Sie auf den Reiter 2. Drücken Sie auf das Plus 3. -
Seite 29: Wartung
REITER PROFILE (PROFIL) Über den Reiter „Profile“ (Profil) haben Sie die Möglichkeit, sowohl Ihre Angaben zu bearbeiten als auch die hinzugefügten Funktionen des Geräts zu nutzen. IHR GERÄT UMBENENNEN Wenn einer der Geräte-Bildschirme geöffnet ist, drücken Sie auf die drei Punkte oben rechts, um auf weitere Einstellungen für das Gerät zuzugreifen. -
Seite 30: Efehlerbehebung
FEHLERBEHEBUNG Reparieren und zerlegen Sie nicht die Klimaanlage. Die Reparatur durch eine unqualifizierte Person führt dazu, dass die Garantie verwirkt wird, und kann zu einer Fehlfunktion, Verletzungen und Sachschäden führen. Nutzen Sie das Gerät nur, wie in dieser Bedienungsanleitung beschrieben, und führen Sie nur hierin empfohlene Aktionen durch. - Seite 31 FEHLERCODES Fehler- Fehler- code Beschreibung des Fehlers code Beschreibung des Fehlers Kompressor-IPM-Fehler EE-Fehler (außen) Anormaler Schutz der Rückluft- PFC-/IPM-Fehler sensortemperatur Überhitzungsschutz oben am Startfehler des Kompressors Kompressor Kompressor läuft aus dem Takt Anormale Kältemittelzirkulation Fehler bei der Standorterken- Abgastemperaturschutz nungsschleife Überlastschutz des Spulenrohrs Phasenstrom-Überstromschutz (außen)
-
Seite 32: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repa- riert. Dabei gelten nachstehende Regeln: Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachdrücklich zurück. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Verlängerung der Garantie. - Seite 33 R290 / R32. Lassen Sie das R290 / R32 nicht in die Atmosphäre entweichen. R290 / R32 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 3.
