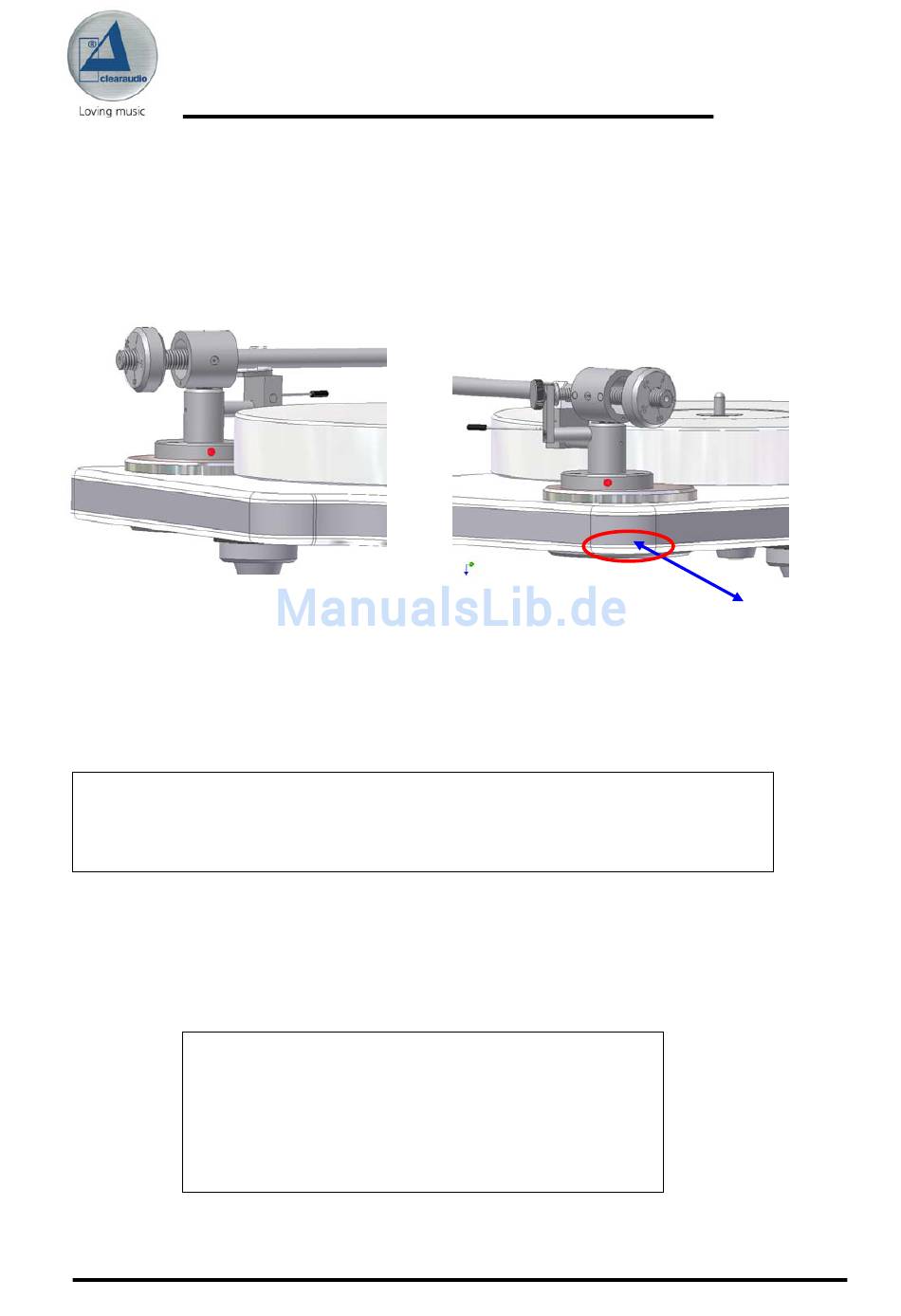

Schrauben Sie den Tonarm mit den beiden Justierschrauben
(rote Markierung in Bild 7 und 8) in der Tonarmbasis nur leicht fest, damit Sie Ihn zur
genauen Justage noch bewegen können! Nach Abschluss der Höheneinstellung können Sie
durch festes Anschrauben dieser beiden Justierschrauben den Tonarm endgültig in seiner
Position fixieren.
Bild 7: Justierschraube 1
Die richtige Höhenposition des Tonarmes richtet sich nach der Einbauhöhe des
Tonabnehmersystems. Daher ist zum weiteren Aufbau nun die Installation des
Tonabnehmersystems nötig.
Die exakte Einstellung des Tonarms setzt die Montage des
Tonabnehmers voraus! Folgen Sie hierbei den Angaben des jeweiligen
Nehmen Sie zur Montage das Tonabnehmersystem und verbinden Sie die vier farbig
gekennzeichneten Anschlusskabel des Tonarms mit den ebenfalls farbig markierten
Anschlusspins des Tonabnehmers.
Farbcodierung der Signalkabel des Satisfy-Tonarms:
Linker Kanal (L+)
Linker Kanal (L -)
Rechter Kanal (R+) →
Rechter Kanal (R -) →
Seite 10
Performance SE
Bild 8: Justierschraube 2
Herstellers!
→
weiß
→
blau
rot
grün
Bedienungsanleitung
Bohrung für
Erdungskabel
clearaudio electronic GmbH 2012
