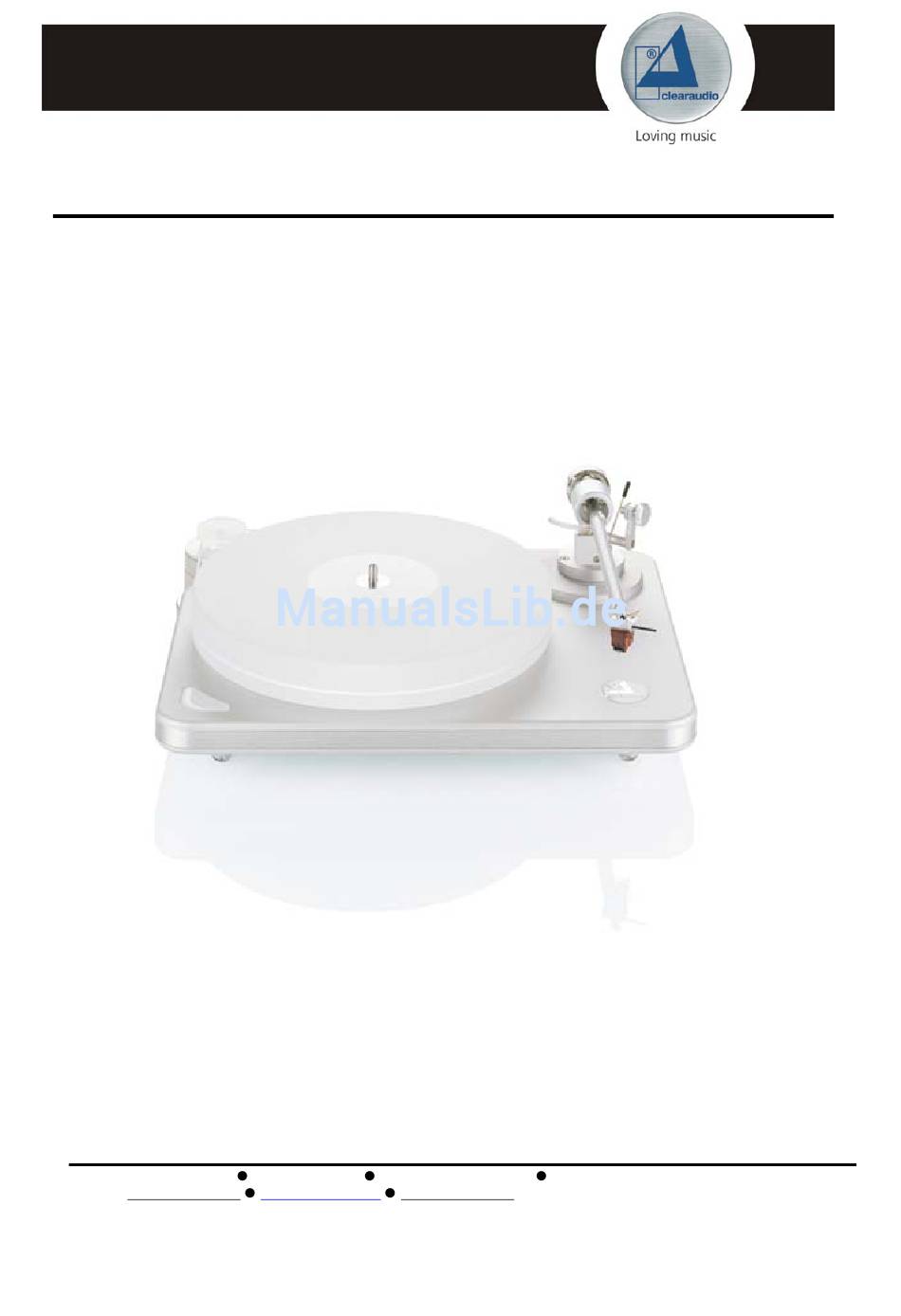

- Seite 1 Performance SE Bedienungsanleitung Made in Germany ® clearaudio electronic Hi-Fi Components GmbH Spardorfer Str. 150 D-91054 Erlangen Tel. +49(0) 1805/059595 FAX +49(0) 09131/51683 www.clearaudio.de www.analogshop.de info@clearaudio.de / copyright clearaudio 2012 Version-1.2_28.02.12_D...

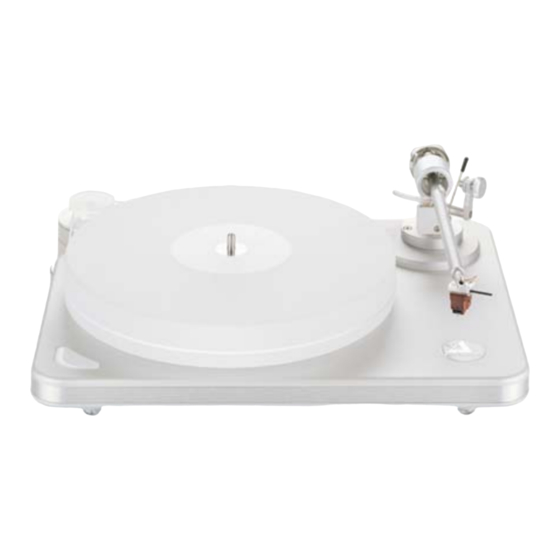

- Seite 2 Performance SE Bedienungsanleitung Sehr verehrte clearaudio - Kundin, sehr verehrter clearaudio - Kunde, Performance SE Sie haben sich für ein State-of-the-Art Laufwerk, das entschieden, ein hochwertiges Produkt der clearaudio electronic GmbH. Spezielle Resonanz reduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit und der patentierten clearaudio CMB-Lagertechnologie garantiert absolute Laufruhe, puren Musikgenuss und originalgetreue Wiedergabe.
-
Seite 3: Inhaltsverzeichnis
Performance SE Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht 2. Lieferumfang 3. Aufbau und Inbetriebnahme 4. Tonarm- Tonabnehmermontage 5. Azimuth-Einstellung 6. Antiskating-Einstellung 7. Service 8. Besondere Hinweise 9. Technische Daten Garantie - Informationen Seite 3 clearaudio electronic GmbH 2012... -
Seite 4: Verpackungsübersicht
Bedienungsanleitung 1. Verpackungsübersicht 1. Etage (Karton oben): Motoreinheit, Motorbasis (nicht abgebildet) Lageroberteil, Antriebspulley, Zubehör Sofern Performance im Paket bestellt: Satisfy Tonarm und/oder Tonabnehmer 2. Etage (Karton mittig): Laufwerkschassis 3. Etage (Karton unten): Plattenteller Seite 4 clearaudio electronic GmbH 2012... -
Seite 5: Lieferumfang
2. Lieferumfang Performance SE Das clearaudio -Laufwerk verlässt unser Haus in einer besonders sicheren und auf das Produkt abgestimmten Verpackung. Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Performance SE -Laufwerkes anhand der nachfolgend aufgeführten Lieferumfangsliste: Laufwerkschassis mit eingebautem Plattenteller... - Seite 6 Smart Sytlus Kippelwaage (ohne Optional: Maestro MM Tonabnehmer Tonabnehmer) Silent Belt 2mm (2 x, Ein Paar weiße Handschuhe davon 1 x als Ersatz) Schlitzschraubendreher Inbusschlüssel Gr.3 zur Befestigung des Antriebs-Pulley Garantiekarte, Einstellschablone und Bedienungsanleitung (nicht abgebildet) Seite 6 clearaudio electronic GmbH 2012...
-
Seite 7: Aufbau Und Inbetriebnahme
Handschuhe, um Kratzer und Fingerabdrücke zu vermeiden. Sie sollten schrittweise wie folgt vorgehen: Performance SE Die kleinste Aufstellfläche für ein beträgt 42 x 33 cm. 33 cm 42 cm Bild 1: Aufstellfläche Performance SE Seite 7 clearaudio electronic GmbH 2012... - Seite 8 Achten Sie bitte darauf, dass der werkseitig eingemessene und mit einer Körnung markierte Plattenteller mit der Körnung des Lageroberteils übereinstimmt, d. h. die beiden Körnungen müssen, wie in dem unteren Bild dargestellt (schwarze Punkte), übereinander angeordnet sein! Bild 4: Übereinstimmung Plattenteller und Lageroberteil Seite 8 clearaudio electronic GmbH 2012...
-
Seite 9: Tonarm- Tonabnehmermontage
Nun führen Sie vorsichtig die Kabel des Satisfy-Tonarms durch die Tonarmbasis. Achten Sie bitte darauf, dass keine Kabel beschädigt oder zu stark abgeknickt werden! Bild 6: Einsetzen des Satisfy-Tonarms in die Satisfy Tonarmbasis Seite 9 clearaudio electronic GmbH 2012... - Seite 10 Anschlusskabel des Tonarms mit den ebenfalls farbig markierten Anschlusspins des Tonabnehmers. Farbcodierung der Signalkabel des Satisfy-Tonarms: Linker Kanal (L+) → weiß Linker Kanal (L -) → blau Rechter Kanal (R+) → Rechter Kanal (R -) → grün Seite 10 clearaudio electronic GmbH 2012...
- Seite 11 Bild 9: Befestigung des Tonabnehmersystems Stellen Sie jetzt die vom Hersteller empfohlene Auflagekraft des Tonabnehmers ein. Wenn Sie einen clearaudio Moving Magnet Tonabnehmer verwenden, können Sie die Auflagekraft auf ca. 20mN (2,0 gr.) einstellen, indem Sie das Gegengewicht des Tonarmes vorsichtig auf den Gewindegängen verdrehen.
-
Seite 12: Draufsicht
(Bild 12 / Seite 12) gezeigt, auf den Plattentellerdorn. Bei den folgenden Tonabnehmerjustagen muss der aufgedruckte Pfeil der Schablone genau (!) in Richtung des Tonarmdrehpunktes (wie in der Abbildung ersichtlich) zeigen. Bild 12: Einstellschablone Seite 12 clearaudio electronic GmbH 2012... - Seite 13 Ziehen Sie die Schraube des Headshells wieder handfest an, wenn die Einstellung abgeschlossen ist. Bild 15: Detailaufnahme Tonabnehmerjustage TIP: Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm Einstellschablone (Art.-Nr.:AC 005)! Seite 13 clearaudio electronic GmbH 2012...
- Seite 14 Achse. Achten sie darauf, dass der Abstand zwischen Pulleyunterseite und Motorchassis ca. 3 mm beträgt. Drehen Sie hierfür die drei vormontierten Gewindestifte mit Hilfe des mitgelieferten Schraubendrehers handfest an(siehe rot markierter Gewindestift). Seite 14 clearaudio electronic GmbH 2012...
- Seite 15 Die jeweils mittlere Rille stellt den Nullpunkt der Solldrehzahl dar. Die obere Rille lässt eine minimale Erhöhung der Drehzahl zu, die untere Rille reduziert die Solldrehzahl minimal. 45 ++ 33 1/3 ++ 33 1/3 45 -- Bild 20: Einstellungsmöglichkeit der Geschwindigkeit am 33 1/3 -- Antriebspulley Seite 15 clearaudio electronic GmbH 2012...
- Seite 16 Legen Sie den Antriebsriemen um den jeweiligen Durchmesser des Antriebsrades um die Umdrehungszahl zu ändern: Großer Durchmesser: 45 U/min Kleiner Durchmesser: 33 1/3 U/min Unter Umständen ist es bei einer Drehzahlveränderung notwendig, die Spannung des Riemens durch Verdrehen bzw. Abstandsänderung des Motors zu korrigieren. Seite 16 clearaudio electronic GmbH 2012...
-
Seite 17: Azimuth-Einstellung
(mittleres Antiskating) (maximales Antiskating) Bild 24: Antiskating-Einstellung Die Tonarmjustage ist nun abgeschlossen. Verbinden Sie den Netzstecker des Motoranschlusskabels mit der Stromversorgung. Performance SE -Laufwerk ist nun spielbereit. clearaudio wünscht Ihnen viel Freude beim Musikhören! Seite 17 clearaudio electronic GmbH 2012... -
Seite 18: Service
Performance SE Bedienungsanleitung 7. Service Der Service für alle clearaudio Produkte sollte ausschließlich beim Fachhändler erfolgen. Performance SE Ist eine Reparatur erforderlich, muss das clearaudio Laufwerk zu einem autorisierten Fachhändler gebracht oder direkt an die clearaudio electronic GmbH Spardorfer Str 150... -
Seite 19: Besondere Hinweise
Entfernen Sie auch unbedingt das Antriebsrad von der Achse des Motors, da sich diese sonst beim Transport verbiegen kann. Um die volle clearaudio Garantie in Anspruch nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt ausgefüllt zu, da sonst nur die gesetzliche Garantiezeit berücksichtigt werden kann (siehe Punkt 10 Garantieinformationen) -
Seite 20: Technische Daten
Garantiekarte (siehe Punkt 10) Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. clearaudio electronic GmbH 2012 Stand: Februar 2012 Seite 20 ... -
Seite 21: Garantie - Informationen
RETAIN YOUR PURCHASE RECEIPT Your purchase receipt is your permanent record of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with clearaudio. IMPORTANT When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is adequate for such proof.
