8. Standheizgerät einbauen und anschließen
0
6
4
2
1
0
7
6
8
4
2
0
5
6
4
2
0
1
a
b
Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299
EBA Nr.: 01 29 0 141 302
5
3
046 0216 Z
5
3
1
046 0215 Z
1
3
046 0193 Z
046 0218 Z
Stand: 8.2001

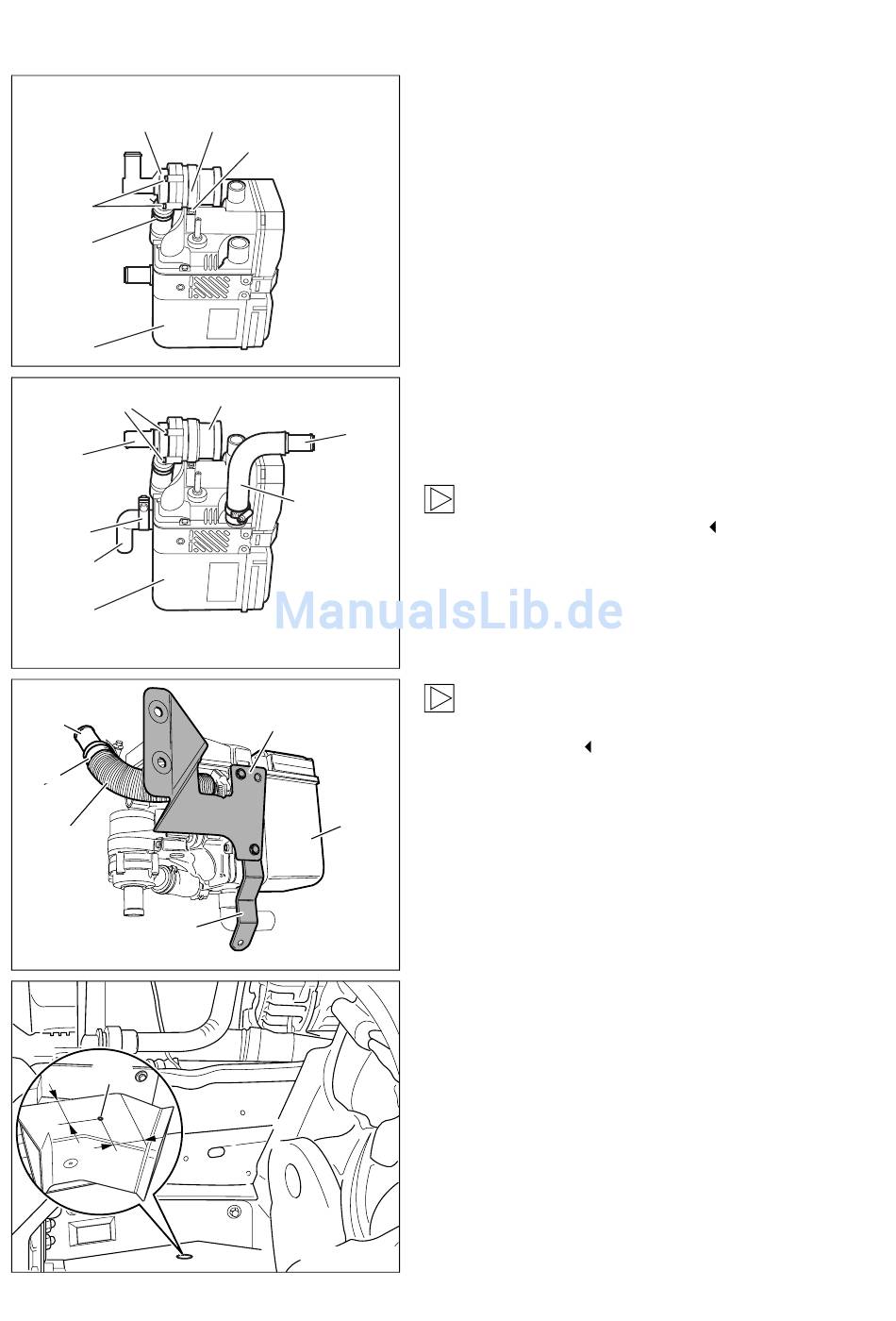

Standheizgerät (1) wie folgt umbauen:
0
Schlauchschelle (2) zusammendrücken und zur
Seite schieben.
Torxschraube (3) lösen und Wasserpumpe (5) ab-
nehmen.
Schrauben (4) lösen und Deckel (6) abnehmen.
Formschlauch (1) mit Verbinder (3) an das
0
Standheizgerät (2) montieren.
Abgaskrümmer (4) mit Schelle (8) wie dargestellt
befestigen.
Beim Montieren des Deckels (6) auf richtigen
Sitz des O-Rings achten.
Deckel (6) mit geradem Abgang an die
Wasserpumpe (5) montieren und mit
Schrauben (7) befestigen.
Wasserpumpe (5) wieder an das
Standheizgerät (2) anbauen.
0
Nur die beiliegenden Ejotschrauben für das
Befestigen der Halter am Standheizgerät (3)
verwenden.
Halter (1 und 2) wie dargestellt montieren.
Isolierrohr (4) auf den Wasserschlauch aufschie-
ben und Verbinder (5) mit Schelle (6) befestigen.
Verkleidung im Radhaus links vorne ausbauen.
0
Bohrstelle (1) für Halter des Ansaug-Geräusch-
dämpfers mit den Maßen
a = 35 mm
b = 40 mm
am linken Bremskühlschacht markieren und mit
Bohrer Ø 3 mm bohren.
DE/16
