4.

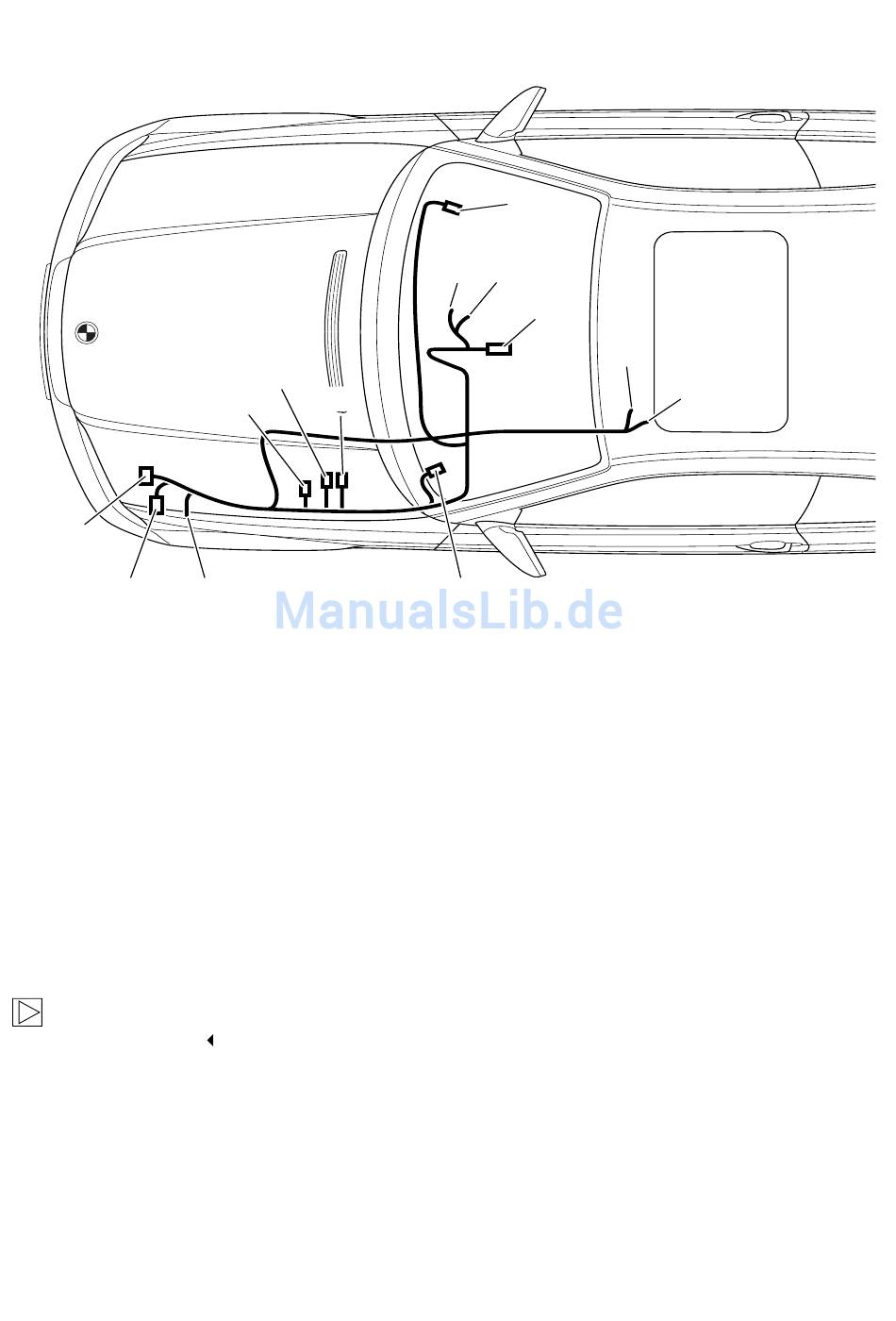

Kabelsatz Standheizung - Verlegeschema

0
A4-8
A2-3
Hinweise zur Verlegung des Kabelsatzes
A1 Massepunkt X165
A2-A3 Am Standheizgerät, X642
A4-A8 Am Standheizgerät, X764
A9-A10 An der Dosierpumpe, Stecker X997
A11 Am Funkempfänger (falls verbaut), Stecker X18830
A12 Am Kl. 30 Stützpunkt, Steckplatz X13020
A13 An der Vorwahluhr (falls verbaut), Stecker X10130
A14-A15 Gebläseanschluss
A16 Diagnoseanschluss, X2021
A17 Relaissockel, X3263
A18 Sicherungsbox
Nach dem Verlegen bzw. Anschließen den Kabelsatz mit Kabelbindern an geeigneten
Stellen fixieren.
Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299
EBA Nr.: 01 29 0 141 302
A17
A16 A18
A1
Stand: 8.2001
A12
A14 A15
A13
A11
A10
A9
046 0204 Z
DE/10
