Kabelsatz Standheizung Anschließen - Bmw Inline Einbauanleitung

5. Kabelsatz Standheizung anschließen
0
A11-A15
0
0
A3
A2
A4
X642
X764
0
Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299
EBA Nr.: 01 29 0 141 302
A16 A17
A18
A1-A10
046 0206 Z
A18
A16
1
A17
F 46 0080 M
X165
A1
A5
A6
A7
A8
046 0205 Z
Stand: 8.2001

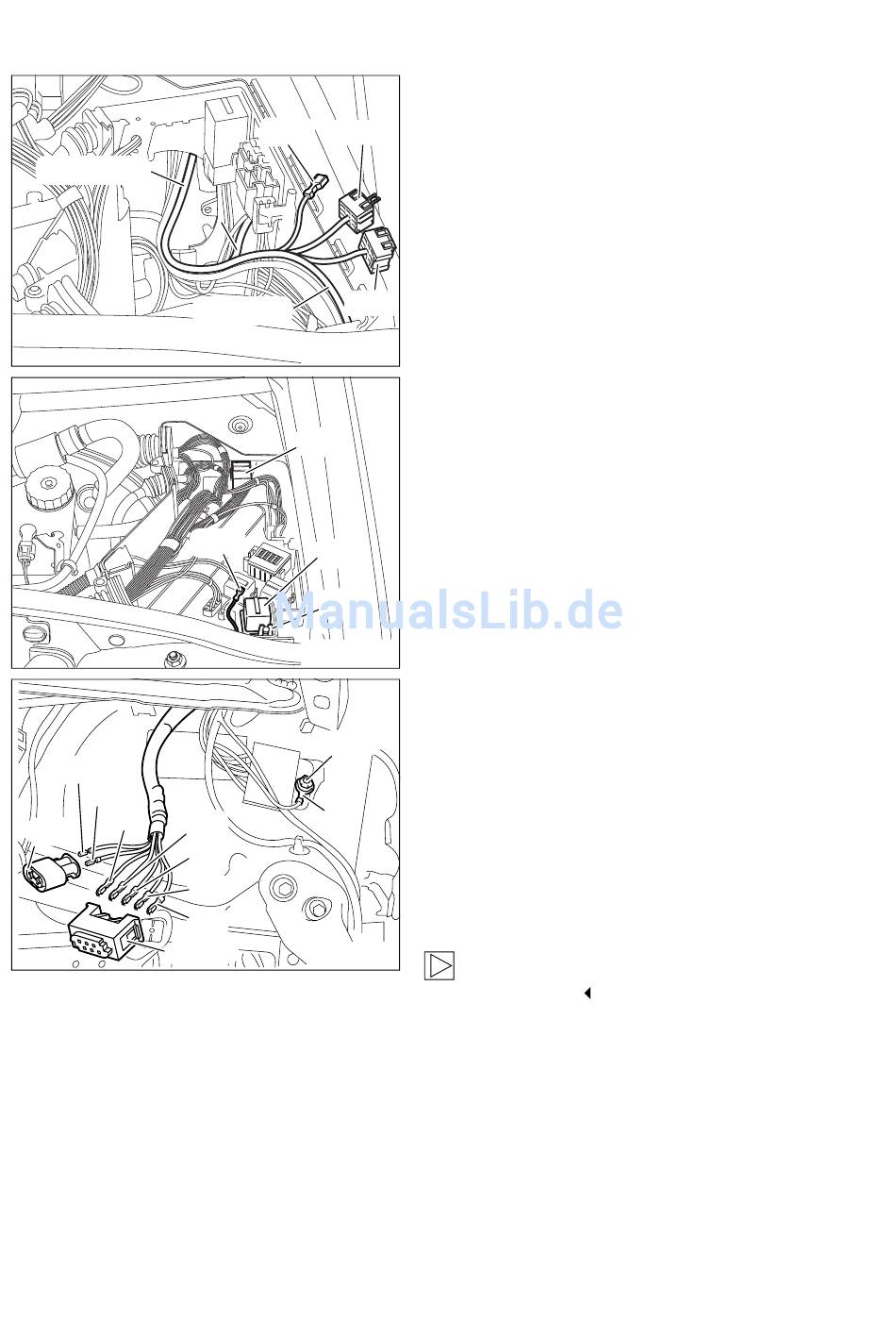

Steuergeräteträger der E-Box ausbauen.
0
Abzweige A1-A10 durch die Kabeltülle in den Mo-
torraum verlegen.
Abzweige A11-A15 durch die E-Box-Öffnung in
den Innenraum verlegen.
Abzweige A16-A18 verbleiben in der E-Box.
Relais (1) auf den Abzweig A17 aufstecken.
0
Abzweige A17 und A18 in freie Steckplätze der
E-Box einstecken.
Abzweig A16, Kabelfarbe gelb, mit Kabelband am
Abzweig A17 fixieren.
Abzweig A1, Kabelfarbe braun, an Massestütz-
0
punkt X165 anschließen.
Stecker X642 anschließen
Abzweig A2, Kabelfarbe rot, in PIN 1
Abzweig A2, Kabelfarbe braun, in PIN 2
Stecker X764 anschließen
Abzweig A4, Kabelfarbe schwarz, in PIN 1
Abzweig A5, Kabelfarbe gelb, in PIN 2
Abzweig A6, Kabelfarbe grün/weiß, in PIN 4
Abzweig A7, Kabelfarbe violett, in PIN 5
Abzweig A8, Kabelfarbe blau, in PIN 6
Beiliegende Dichtung am Stecker X764 PIN 3
einstecken.
DE/11
