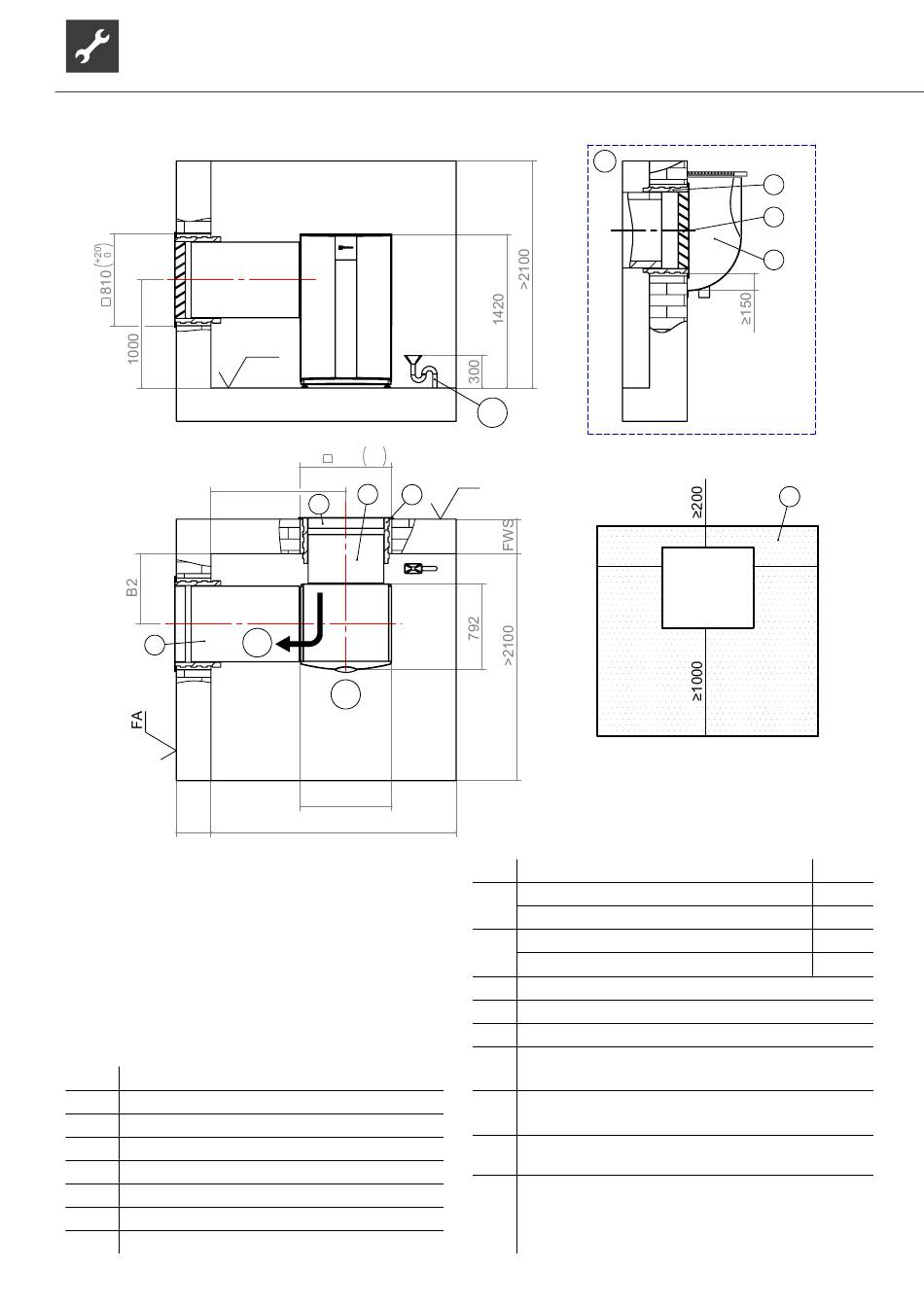

Aufstellungsplan V2
V2
F
E
D
3
C
FWS
Achtung: Platz für funktionsnotwendiges Zubehör beachten
B
Legende: 819471
Legende: 819471
Technische Änderungen vorbehalten.
Alle Maße in mm.
Alle Maße in mm.
V2 Version 2
V2 Version 2
OKF Oberkante Fertigfußboden
OKF Oberkante Fertigfußboden
FA Fertigaussenfassade
LR Luftrichtung
FA Fertigaußenfassade
BS Bedienseite
FWS Fertigwandstärke
LR Luftrichtung
A
KA Kondensatablauf
BS Bedienseite
G Schnitt Einbau im Lichtschacht
FWS Fertigwandstärke
KA Kondensatablauf
G Schnitt Einbau im Lichtschacht
1
30
2
OKF
+ 20
810
0
B1
2
1
5
LR
BS
845
>2270
2
3
G
KA
FA
≥600
Pos. Bezeichnung
B1 Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
B2 Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
1 Zubehör: Wanddurchführung 800x800x420
2 Zubehör: Luftkanal 700x700x450
3 Zubehör: Luftkanal 700x700x1000
5 Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850
6 Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845x850
7 Bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6m²
9 Mindestabstände für Servicezwecke
Wenn Abstände bis auf das Mindestmaß reduziert
werden, muss man die Luftkanäle einkürzen. Dies hat eine
erhebliche Erhöhung des Schalldruckpegels zur Folge!
3
Technische Änderungen vorbehalten | 83059100kDE | ait-deutschland GmbH
4
LWV
1
6
7
9
≥600
Maß
1330
1250
730
650
-
4 Zust.
