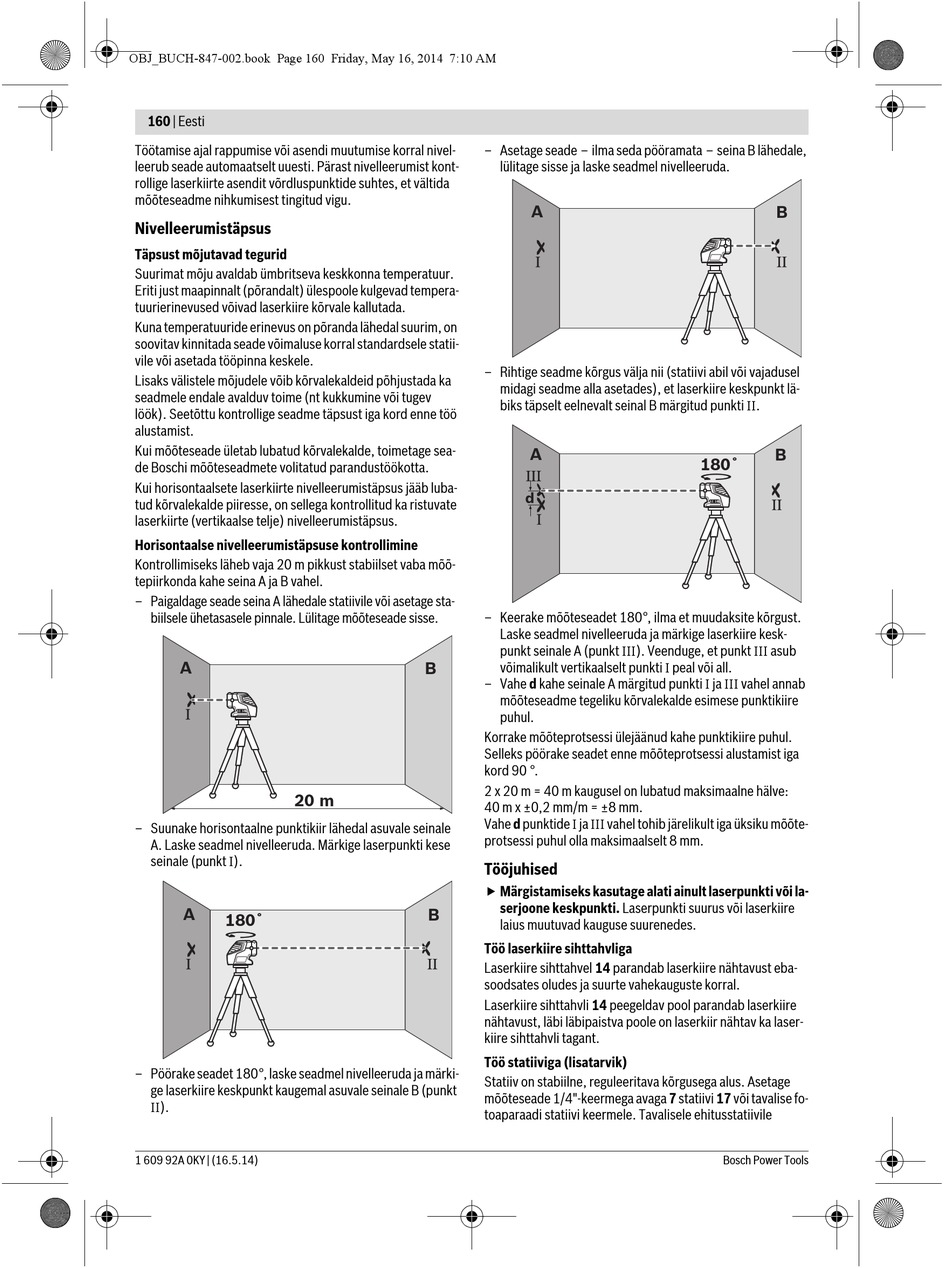

160 | Eesti
Töötamise ajal rappumise või asendi muutumise korral nivel-
leerub seade automaatselt uuesti. Pärast nivelleerumist kont-
rollige laserkiirte asendit võrdluspunktide suhtes, et vältida
mõõteseadme nihkumisest tingitud vigu.
Nivelleerumistäpsus
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad tempera-
tuurierinevused võivad laserkiire kõrvale kallutada.
Kuna temperatuuride erinevus on põranda lähedal suurim, on
soovitav kinnitada seade võimaluse korral standardsele statii-
vile või asetada tööpinna keskele.
Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka
seadmele endale avalduv toime (nt kukkumine või tugev
löök). Seetõttu kontrollige seadme täpsust iga kord enne töö
alustamist.
Kui mõõteseade ületab lubatud kõrvalekalde, toimetage sea-
de Boschi mõõteseadmete volitatud parandustöökotta.
Kui horisontaalsete laserkiirte nivelleerumistäpsus jääb luba-
tud kõrvalekalde piiresse, on sellega kontrollitud ka ristuvate
laserkiirte (vertikaalse telje) nivelleerumistäpsus.
Horisontaalse nivelleerumistäpsuse kontrollimine
Kontrollimiseks läheb vaja 20 m pikkust stabiilset vaba mõõ-
tepiirkonda kahe seina A ja B vahel.
– Paigaldage seade seina A lähedale statiivile või asetage sta-
biilsele ühetasasele pinnale. Lülitage mõõteseade sisse.
A
20 m
– Suunake horisontaalne punktikiir lähedal asuvale seinale
A. Laske seadmel nivelleeruda. Märkige laserpunkti kese
seinale (punkt I).
A
180˚
– Pöörake seadet 180°, laske seadmel nivelleeruda ja märki-
ge laserkiire keskpunkt kaugemal asuvale seinale B (punkt
II).
1 609 92A 0KY | (16.5.14)
– Asetage seade – ilma seda pööramata – seina B lähedale,
lülitage sisse ja laske seadmel nivelleeruda.
A
– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel
midagi seadme alla asetades), et laserkiire keskpunkt lä-
biks täpselt eelnevalt seinal B märgitud punkti II.
A
d
– Keerake mõõteseadet 180°, ilma et muudaksite kõrgust.
Laske seadmel nivelleeruda ja märkige laserkiire kesk-
punkt seinale A (punkt III). Veenduge, et punkt III asub
võimalikult vertikaalselt punkti I peal või all.
B
– Vahe d kahe seinale A märgitud punkti I ja III vahel annab
mõõteseadme tegeliku kõrvalekalde esimese punktikiire
puhul.
Korrake mõõteprotsessi ülejäänud kahe punktikiire puhul.
Selleks pöörake seadet enne mõõteprotsessi alustamist iga
kord 90 °.
2 x 20 m = 40 m kaugusel on lubatud maksimaalne hälve:
40 m x ±0,2 mm/m = ±8 mm.
Vahe d punktide I ja III vahel tohib järelikult iga üksiku mõõte-
protsessi puhul olla maksimaalselt 8 mm.
Tööjuhised
 Märgistamiseks kasutage alati ainult laserpunkti või la-
serjoone keskpunkti. Laserpunkti suurus või laserkiire
B
laius muutuvad kauguse suurenedes.
Töö laserkiire sihttahvliga
Laserkiire sihttahvel 14 parandab laserkiire nähtavust eba-
soodsates oludes ja suurte vahekauguste korral.
Laserkiire sihttahvli 14 peegeldav pool parandab laserkiire
nähtavust, läbi läbipaistva poole on laserkiir nähtav ka laser-
kiire sihttahvli tagant.
Töö statiiviga (lisatarvik)
Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade 1/4"-keermega avaga 7 statiivi 17 või tavalise fo-
toaparaadi statiivi keermele. Tavalisele ehitusstatiivile
B
B
180˚
