Kanalkonfiguration
Beispiel 2

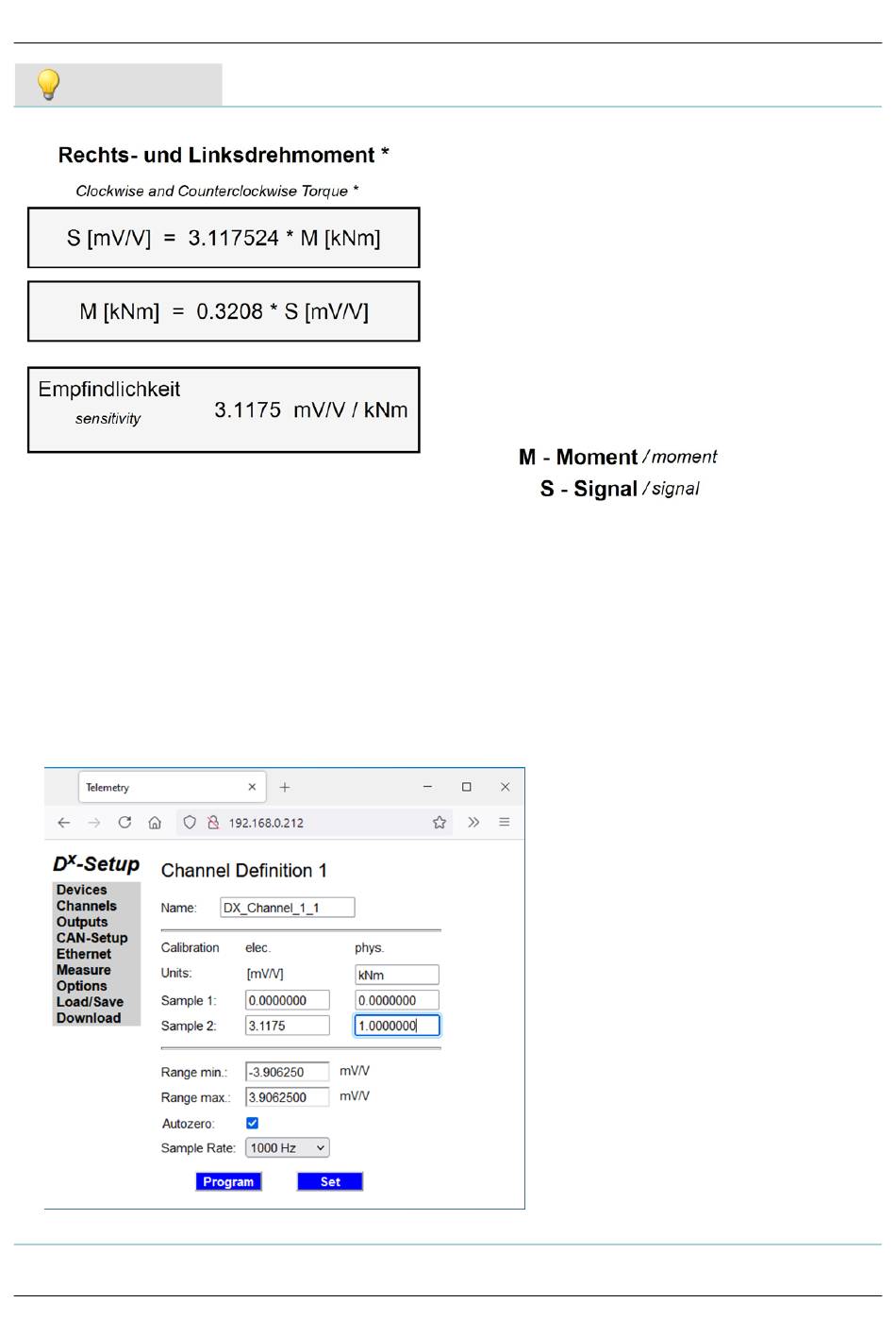

Gegeben sei folgende Empfindlichkeit (entnommen aus dem Kalibrierprotokoll):
Im Beispiel beträgt die Empfindlichkeit 3,1175 mV/V /kNm.
0 [mv/V] sollen 0 [kNm] entsprechen, und
3,1175 [mV/V] entsprechen dann mit den Beispielwerten 1 [kNm].
Die Werte werden dann wie folgt eingegeben:
·
Geben Sie bei Units unter phys. kNm als Einheit ein.
·
Bei Sample 1 geben Sie unter elec. die 0 ein, und rechts daneben unter phys. die 0.
·
Bei Sample 2 geben Sie dann in diesem Beispiel unter elec. den Wert 3,1175 ein und rechts daneben unter
phys. eine 1,0.
Abb. 72: Beispiel für die Empfindlichkeit (aus dem Kalibrierprotokoll)
