5 Einführung
Wir beglückwünschen Sie zum Erwerb Ihres neuen digitalen Mehrkanal-Telemetriesystems D
Ihnen, sich erst mit den Grundlagen des Systems vertraut zu machen, bevor Sie es installieren oder in Betrieb
nehmen.
5.1 Abkürzungen
RCI
=
Receiver Control Interface (Empfänger)
SCT
=
Signal Conditioning Transmitter (Sender)
RSU
=
Receiver Satellite Unit
SD-Card
=
Speicherkarte
5.2 Systemübersicht
x
Das D
-Telemetriesystem besteht aus einer Empfangseinheit (D
Telemetriesendern (D
werden auf der Sendeeinheit digitalisiert und per Funksignal seriell auf die Empfangseinheit übertragen. Ein
x
Sync-Signal der D
-RCI (alle 5 ms) stellt dabei die Synchronität aller Sender sicher.
Die Empfangseinheit arbeitet störungsarm im Diversity-Modus mit 2 Antennen und gibt die Messdaten auf dem
Display, als Analogsignal oder als CAN-Botschaften aus.
Die Energieversorgung der Sendeeinheiten ist sehr flexibel: Die D
stator oder Induktivkopf), mit leistungsfähigen Akkus oder mit handelsüblichen 9-V-Batterien betrieben werden.

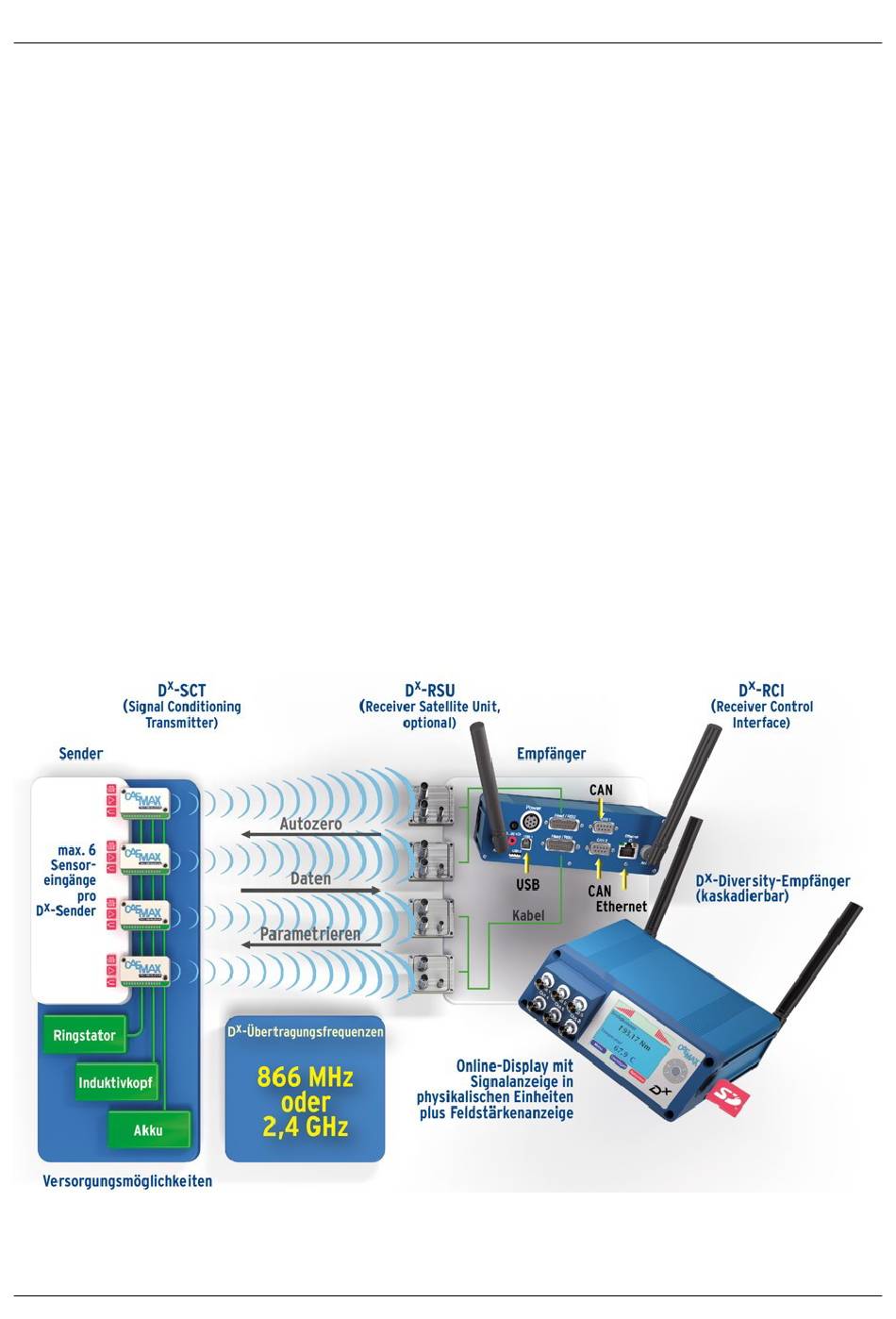

Abb. 2: Systemübersicht
© 2023 imc Test & Measurement GmbH
x
-SCTs). Pro Sendeeinheit können bis zu 6 Datenkanäle gemessen werden. Die Messdaten
x
-RCI) sowie bis zu vier Mehrkanal-
x
-SCTs können wahlweise induktiv (mit Ring-
imc Dx - Handbuch, Edition 5 - 05.06.2023
Kapitel 5
x
. Wir empfehlen
Seite 15
