Signal Conditioning Transmitter (Dx-SCT)
6.1.4 Zusatzkanal zur Messung von Versorgungsspannung der
Sendeelektronik
Mit dem Zusatzkanal zur Messung der Versorgungsspannung kann die Batteriespannung oder die Qualität der
induktiven Versorgung überwacht werden.
Messbereich
Auflösung
Aktualisierungsrate

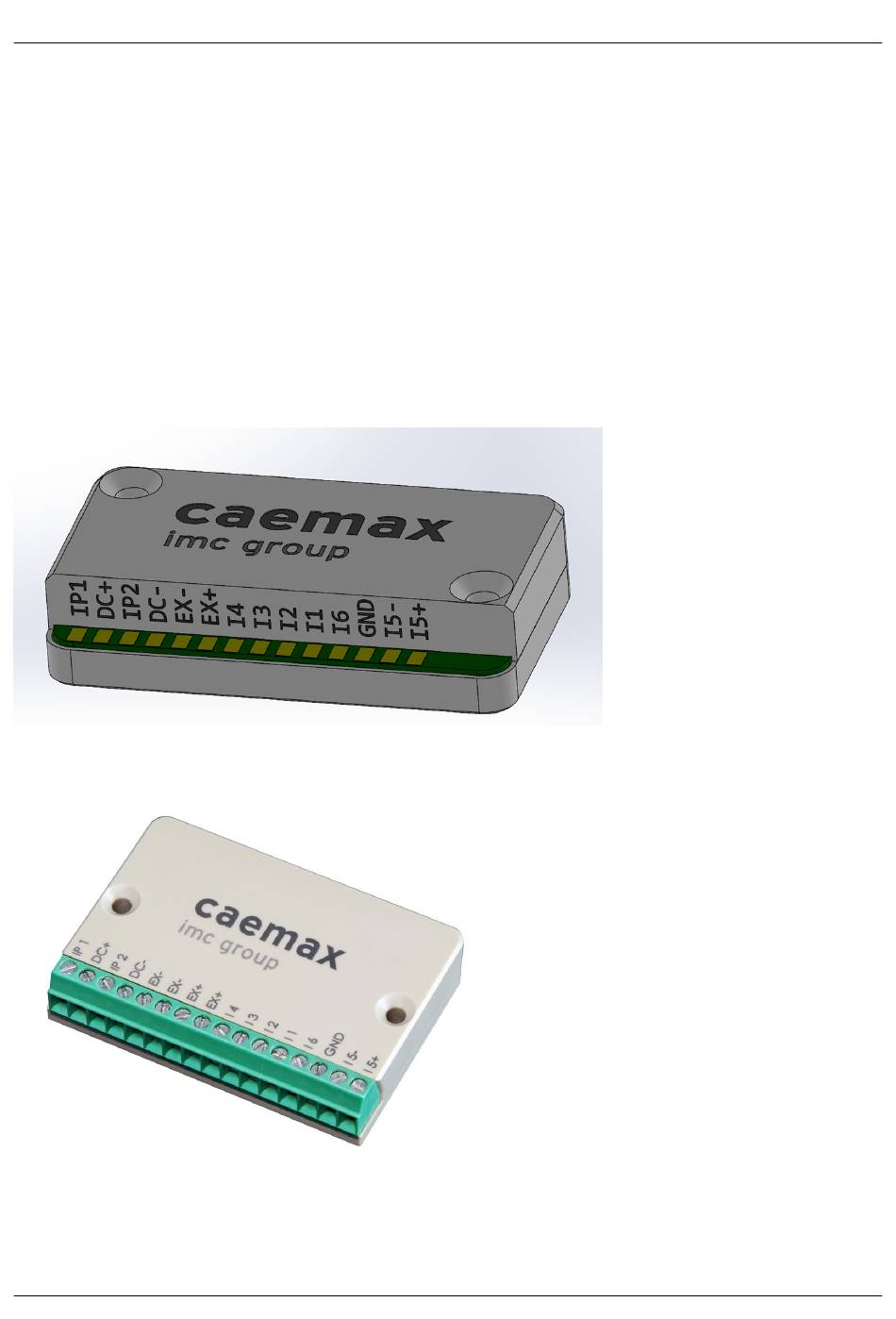

6.2 Anschlussvarianten der Dx-SCT

x
Abb. 5: D -SCT
x
Abb. 6: D -SCT mit Schraubklemmenanschlüssen
© 2023 imc Test & Measurement GmbH
-41,5 V bis +41,5 V
12 bit
25 Hz
imc Dx - Handbuch, Edition 5 - 05.06.2023
Kapitel 6
Seite 19
