CAN-Output konfigurieren
Kapitel 9
9.9.1 CAN-Botschaft erstellen/entfernen
Wählen Sie im Menü CAN-Setup → New Msg.
Geben Sie bei Id: die gewünschte CAN-Id der Botschaft in Dezimal oder Hexadezimal ein. Mit gesetztem Haken
bei hex schalten Sie die CAN-Id von Dezimal in Hexadezimal um.
Setzen Sie einen Haken im Feld active, damit diese Botschaft im Messmodus gesendet wird.
Wählen Sie unter Message Length die Länge der Botschaft. Eine Botschaft hat maximal 8 Bytes, sie kann aber
verkleinert werden, wenn z.B. nur zwei Kanäle übertragen werden sollen. Die Einstellung lautet dann 4 Bytes.
Wählen Sie im Feld Data die Kanäle aus, die Sie übertragen möchten (max. 4 bei einer 8-Byte-Nachricht).
Definieren Sie für jeden Kanal unter Mot das gewünschte Datenformat (deaktiviert = INTEL / aktiv = MOTOROLA)
sowie unter Sign den Vorzeichenübertragungsmodus (deaktiviert = unsigned / aktiv = signed). In den meisten
Fällen müssen Sie diese Einstellungen nicht ändern.
Der Bit-Offset zwischen den Kanälen muss dabei mindestens 16 Bit betragen.
Zum Übernehmen der Konfiguration wählen Sie Set bzw. OK.
Zum Löschen der CAN-Botschaft wählen Sie Delete.

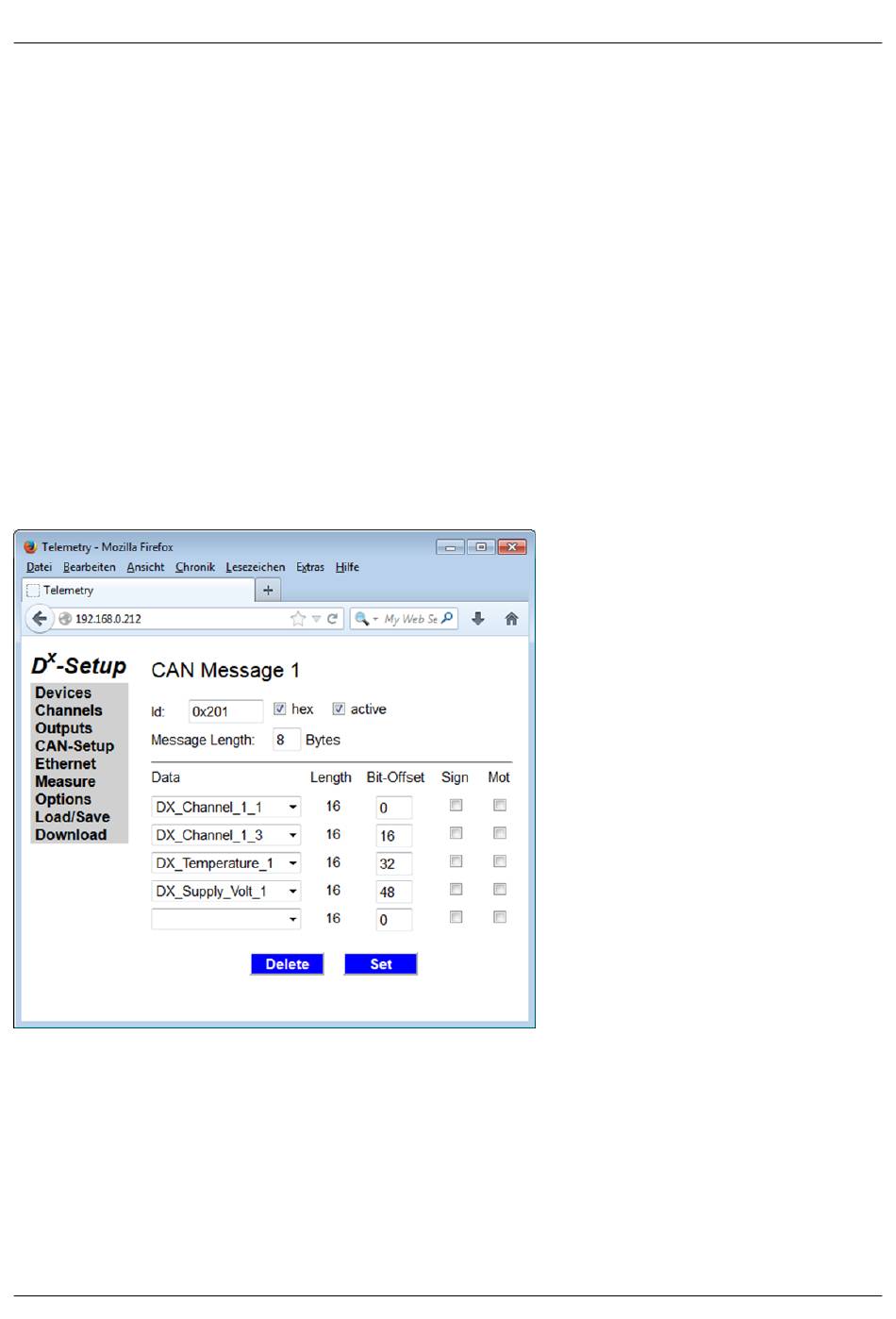

Abb. 97: Konfigurationsmenü CAN-Botschaften
