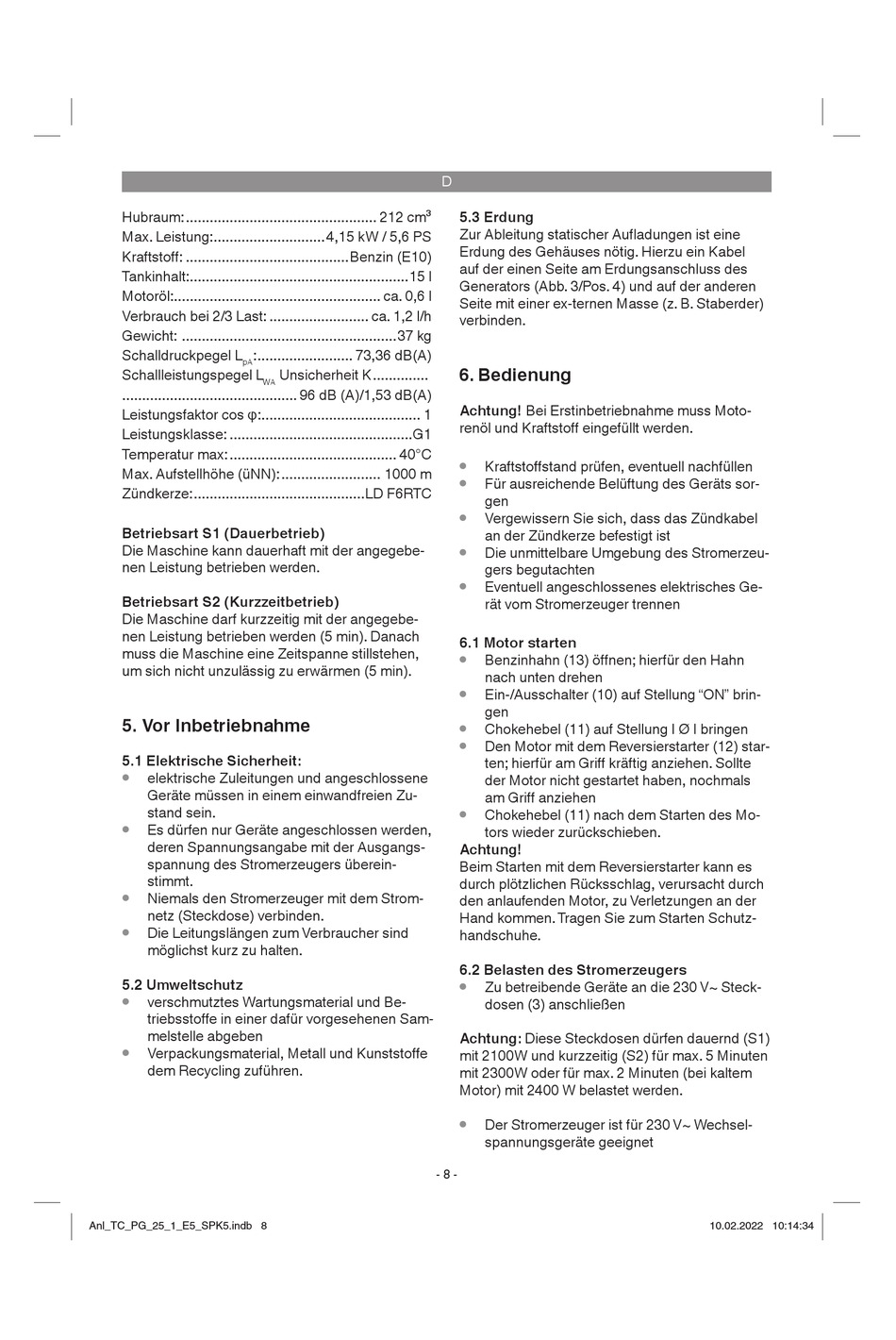

EINHELL TC-PG 25/1/E5 Originalbetriebsanleitung Seite 8

Hubraum: ................................................ 212 cm³
Max. Leistung: ............................ 4,15 kW / 5,6 PS
Kraftstoff : .........................................Benzin (E10)
Tankinhalt: .......................................................15 l
Motoröl: .................................................... ca. 0,6 l
Verbrauch bei 2/3 Last: ......................... ca. 1,2 l/h
Gewicht: ......................................................37 kg
Schalldruckpegel L : ........................ 73,36 dB(A)
pA
Schallleistungspegel L
............................................ 96 dB (A)/1,53 dB(A)
Leistungsfaktor cos Ê: ........................................ 1
Leistungsklasse: ..............................................G1
Temperatur max: .......................................... 40°C
Max. Aufstellhöhe (üNN): ......................... 1000 m
Zündkerze: ...........................................LD F6RTC
Betriebsart S1 (Dauerbetrieb)
Die Maschine kann dauerhaft mit der angegebe-
nen Leistung betrieben werden.
Betriebsart S2 (Kurzzeitbetrieb)
Die Maschine darf kurzzeitig mit der angegebe-
nen Leistung betrieben werden (5 min). Danach
muss die Maschine eine Zeitspanne stillstehen,
um sich nicht unzulässig zu erwärmen (5 min).
5. Vor Inbetriebnahme
5.1 Elektrische Sicherheit:
•
elektrische Zuleitungen und angeschlossene
Geräte müssen in einem einwandfreien Zu-
stand sein.
•
Es dürfen nur Geräte angeschlossen werden,
deren Spannungsangabe mit der Ausgangs-
spannung des Stromerzeugers überein-
stimmt.
•
Niemals den Stromerzeuger mit dem Strom-
netz (Steckdose) verbinden.
•
Die Leitungslängen zum Verbraucher sind
möglichst kurz zu halten.
5.2 Umweltschutz
•
verschmutztes Wartungsmaterial und Be-
triebsstoffe in einer dafür vorgesehenen Sam-
melstelle abgeben
•
Verpackungsmaterial, Metall und Kunststoffe
dem Recycling zuführen.
Anl_TC_PG_25_1_E5_SPK5.indb 8 Anl_TC_PG_25_1_E5_SPK5.indb 8
Unsicherheit K ..............
WA
D
5.3 Erdung
Zur Ableitung statischer Aufl adungen ist eine
Erdung des Gehäuses nötig. Hierzu ein Kabel
auf der einen Seite am Erdungsanschluss des
Generators (Abb. 3/Pos. 4) und auf der anderen
Seite mit einer ex-ternen Masse (z. B. Staberder)
verbinden.
6. Bedienung
Achtung! Bei Erstinbetriebnahme muss Moto-
renöl und Kraftstoff eingefüllt werden.
•
Kraftstoffstand prüfen, eventuell nachfüllen
•
Für ausreichende Belüftung des Geräts sor-
gen
•
Vergewissern Sie sich, dass das Zündkabel
an der Zündkerze befestigt ist
•
Die unmittelbare Umgebung des Stromerzeu-
gers begutachten
•
Eventuell angeschlossenes elektrisches Ge-
rät vom Stromerzeuger trennen
6.1 Motor starten
•
Benzinhahn (13) öffnen; hierfür den Hahn
nach unten drehen
•
Ein-/Ausschalter (10) auf Stellung "ON" brin-
gen
•
Chokehebel (11) auf Stellung I Ø I bringen
•
Den Motor mit dem Reversierstarter (12) star-
ten; hierfür am Griff kräftig anziehen. Sollte
der Motor nicht gestartet haben, nochmals
am Griff anziehen
•
Chokehebel (11) nach dem Starten des Mo-
tors wieder zurückschieben.
Achtung!
Beim Starten mit dem Reversierstarter kann es
durch plötzlichen Rücksschlag, verursacht durch
den anlaufenden Motor, zu Verletzungen an der
Hand kommen. Tragen Sie zum Starten Schutz-
handschuhe.
6.2 Belasten des Stromerzeugers
•
Zu betreibende Geräte an die 230 V~ Steck-
dosen (3) anschließen
Achtung: Diese Steckdosen dürfen dauernd (S1)
mit 2100W und kurzzeitig (S2) für max. 5 Minuten
mit 2300W oder für max. 2 Minuten (bei kaltem
Motor) mit 2400 W belastet werden.
•
Der Stromerzeuger ist für 230 V~ Wechsel-
spannungsgeräte geeignet
- 8 -
