6. Während eine andere Person die Lenksäule (13) in der
gezeigten Position hält, verbinden Sie den Computer-
draht an den Membranenschalterdraht (43). Verbinden
Sie dann den Computerkabel wie folgt mit dem unteren
Kabel (45):

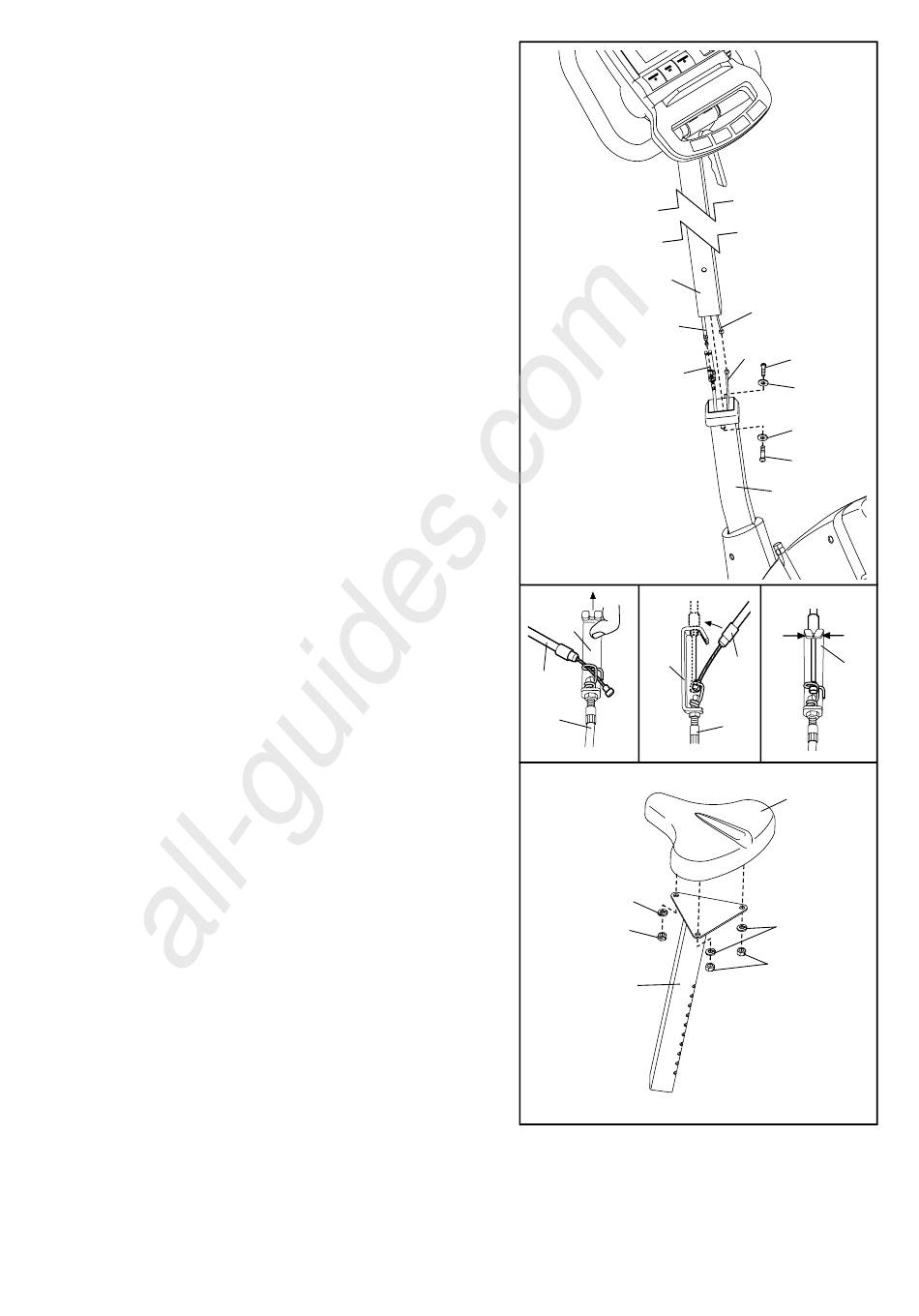

• Beziehen Sie sich auf Nebenzeichnung A. Ziehen Sie
die Metallklammer (A) am unteren Kabel (45) hoch,
und führen Sie die Spitze des Computerkabels (B) in
die Drahtklemme in der Metallklammer ein.
• Beziehen Sie sich auf Nebenzeichnung B. Ziehen Sie
den Computerkabel (B) fest hoch und führen Sie den
zeichnungsgemäß in die Metallklammer (A) am unte-
ren Kabel (45) ein.
• Beziehen Sie sich auf Nebenzeichnung C. Mit einer
Flachzange drücken Sie die Zacken auf dem oberen
Ende der Metallklammer (A) zusammen.
Drücken Sie sowohl den übrigbleibenden Draht wie
auch das übrigbleibende Kabel sorgfältig in den
Rahmen (1) hinunter und führen Sie die Lenksäule
(13) in den Rahmen ein. Achten Sie darauf, dass Sie
die Drähte und Kabel nicht einklemmen. Dann befe-
stigen Sie die Säule an den Rahmen mit zwei M8
Schlitzunterlegscheiben (53) und zwei M8 x 15mm
Knopfschrauben (54).
7. Befestigen Sie den Sattel (12) mit drei M8 flachen
Unterlegscheiben (51) und drei M8 Nylon-Verschluss-
muttern (10) an der Sattelsäule (5). Anmerkung: Die
flachen Unterlegscheiben und Nylon-Verschluss-mut-
tern könnten eventuell schon an der Unterseite den
Sattel befestigt sein.
