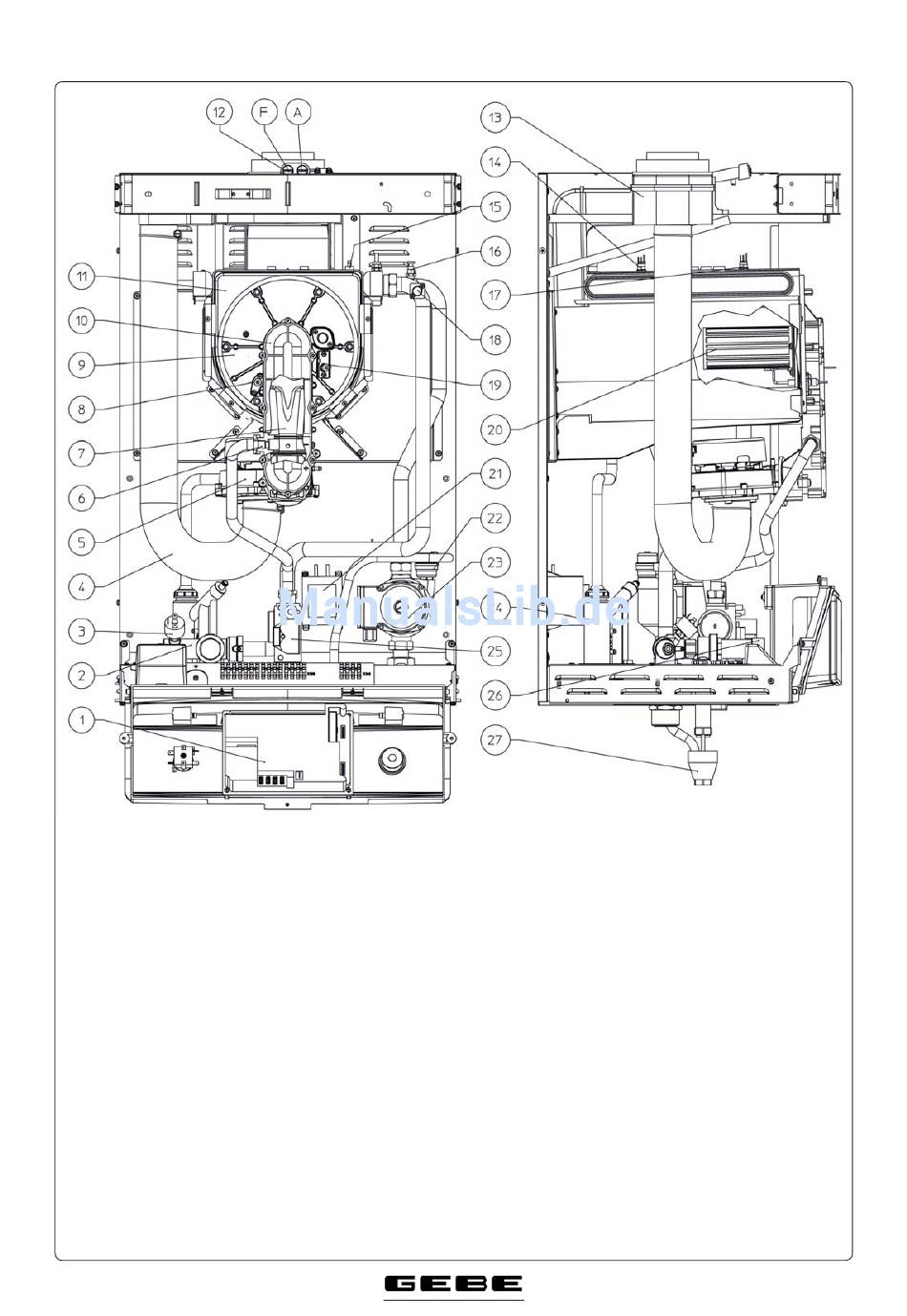

1.18 HEIZKESSELKOMPONENTEN.
Legende:
1 - Klemmleiste für elektrische Anschlüsse
2 - Vorlaufverteiler
3 - Druckschalter Heizsystem
4 - Luft einlassrohr
5 - Gebläse
6 - Gasdüse
7 - Venturi-Rohr
8 - Zündelektrode
9 - Kondensatmodul-Abdeckung
10 - Venturi-Gehäuse
11 - Kondensatmodul
12 - Messstellen (Luft A) - (Abgase F)
13 - Abgasanschluss
14 - Rücklauff ühler NTC
15 - Abgasthermostat
16 - Entlüft ungsventil
17 - Vorlauff ühler NTC
18 - Sicherheitsthermostat
19 - Ionisation
20 - Brenner
21 - Trafo
22 - Automatisches Entlüft ungsventil
23 - Umwälzpumpe
24 - Kondensatfalle
25 - Gasventil
26 - Sicherheitsventil 4 bar
27 - Ablassventil Heizsystem
