1.22 MONTAGEBEISPIELE:
EINZELGERÄT.

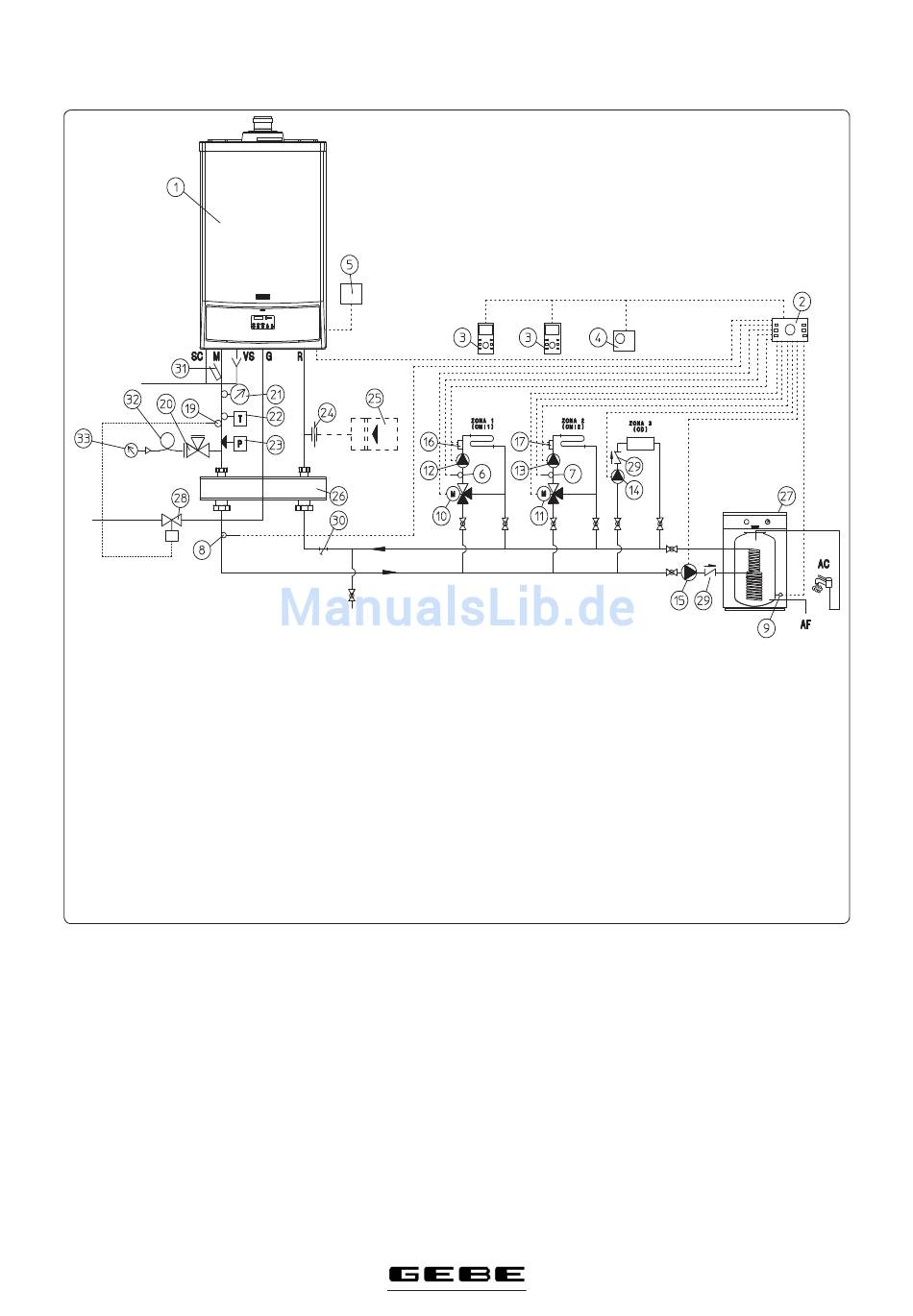

Legende:
1 - Victrix 50 Kessel
2 - Kaskaden- und Heizkreisregler
3 - Raumgerät
4 - Raumthermostat
5 - Außenfühler
6 - Fühler Heizkreis 1 (CMI-1)
7 - Fühler Heizkreis 2 (CMI-2)
8 - Vorlauff ühler
9 - Warmwasserfühler
10 - Mischerventil Heizkreis 1 (CMI-1)
11 - Mischerventil Heizkreis 2 (CMI-2)
12 - Heizkreispumpe Heizkreis 1 (CMI-1)
13 - Heizkreispumpe Heizkreis 2 (CMI-2)
14 - Direktkreispumpe Heizkreis 3 (CD)
15 - Pumpe Warmwasserkreis
16 - Sicherheitstemperaturbegrenzer Heizkreis 1
(CMI-1)
17 - Sicherheitstemperaturbegrenzer
Heizkreis 2 (CMI-2)
19 - Gasventilfühler
20 - Sicherheitsventil
21 - Th ermometer
22 - Manuell entriegelbarer Druckschalter
23 - Manuell entriegelbarer Sicherheits-
temperaturbegrenzer
24 - Anschluss Ausdehnungsgefäß
25 - Ausdehnungsgefäß
26 - Hydraulische Weiche
27 - Externer Warmwassererzeuger
28 - Gasventil
29 - Rückschlagventil
30 - Schmutzfi lter
31 - Th ermometeraussparung
32 - Ausdehnungsschleife
33 - Manometer
