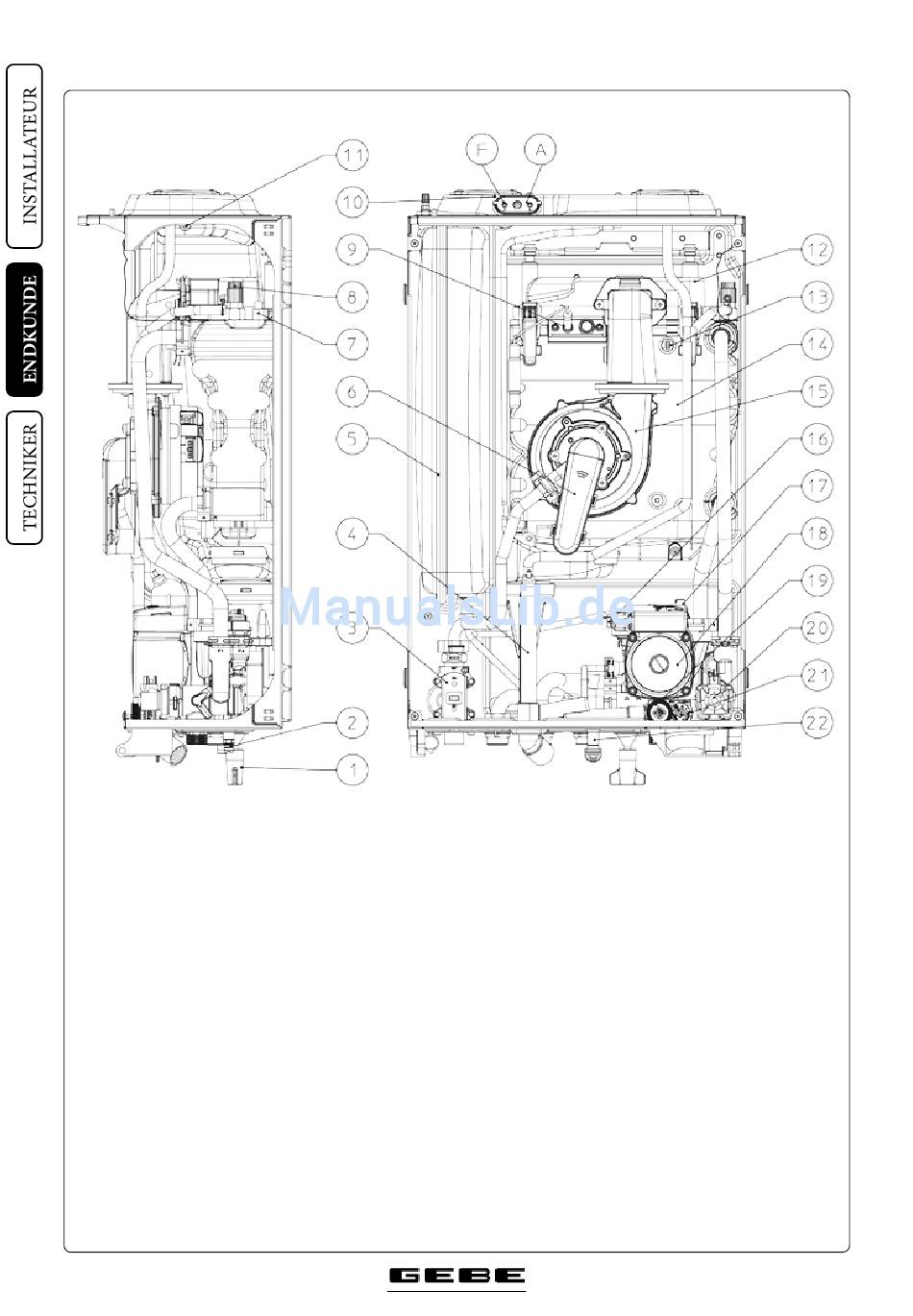

1.21 HEIZKESSELKOMPONENTEN.
Legende:
1 - Füllventil Heizungssystem
2 - Ablassventil Heizungssystem
3 - Gasventil
4 - Kondensatfalle
5 - Ausdehnungsgefäß
6 - Venturi-Rohr
7 - Vorlauffühler
8 - Manuelles Entlüftungsventil
9 - Zünd-/Überwachungselektrode
10 - Messstellen (Luft A) - (Abgase F)
11 - Abgastemperatur-Fühler
12 - Brennerabdeckung
13 - Sicherheitsthermostat
14 - Kondensatmodul
15 - Gebläse
16 - Systemdruckschalter
17 - Entlüfter
18 - Umlaufpumpe
19 - 3 bar Sicherheitsventil
20 - Umschaltventil (motorisiert)
21 - Bypassventil
22 - 3 bar Sicherheitsventil-Ablauf
12
Abb. 1-30
