Garmin GSD 26 Installationsanweisungen Seite 7

Installieren von Sicherungsringen auf den Kabeln
Sie müssen die Kabel zunächst verlegen. Erst dann können Sie Sicherungsringe auf ihnen installieren.
Um die Verlegung der Kabel zu erleichtern, sind die Sicherungsringe separat von den Kabeln verpackt. Jeder
Sicherungsring ist in einem kleinen Beutel mit einem nummerierten Etikett verpackt, um die Identifikation zu
vereinfachen.

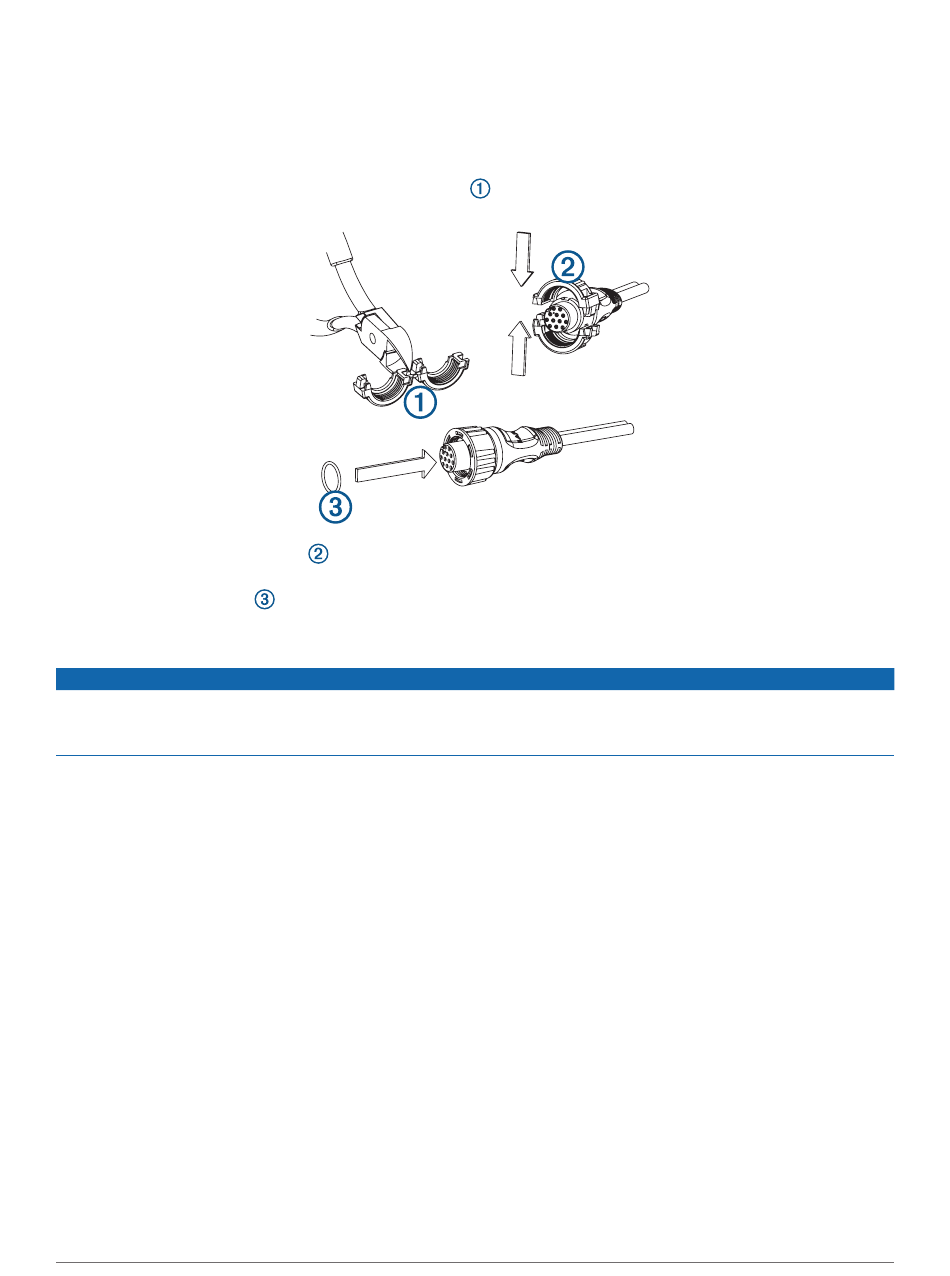

1 Trennen Sie die beiden Hälften des Sicherungsrings .
2 Richten Sie die beiden Hälften des Sicherungsrings über dem Kabel aus, und drücken Sie sie zusammen,
bis sie hörbar einrasten.
3 Bringen Sie den O-Ring am Steckerende an.
Schaltpläne für den Schwinger
HINWEIS
Wenn die Hochfrequenzleitungen mit dem Niederfrequenz-Anschlussblock oder die Niederfrequenzleitungen
mit dem Hochfrequenz-Anschlussblock verbunden werden, kommt es zu Beschädigungen des Geräts und des
Gebers.
Anhand dieser Schaltpläne können Sie die Verbindungspunkte für Schwingerleitungen am Anschlussblock des
GSD 26 identifizieren. Suchen Sie in den Tabellen der Leitungsfarben auf (Tabellen der Leitungsfarben für den
Schwinger, Seite 10) nach Ihrem CHIRP/Frequenzspreizungsmodell, um weitere Informationen zu erhalten.
Die Außenschirmleitung muss mit einer der zwei Schraubenbolzen unter dem Anschlussblock verbunden
werden. Hierzu wird der mitgelieferte Kabelschuh verwendet. Wenn Sie zwei Einzelschwinger verbinden, müssen
Sie den zweiten Schwinger an die zweiten Anschlüsse auf der rechten Seite des Anschlussblocks anschließen.
TIPP: Die Kabelhülle des primären Schwingerkabels enthält die Leitungsbündel. Zur einfacheren Identifizierung
der Leitungsgruppen in den Bündeln können Sie bis zu einem Zoll der Kabelhülle entfernen.
