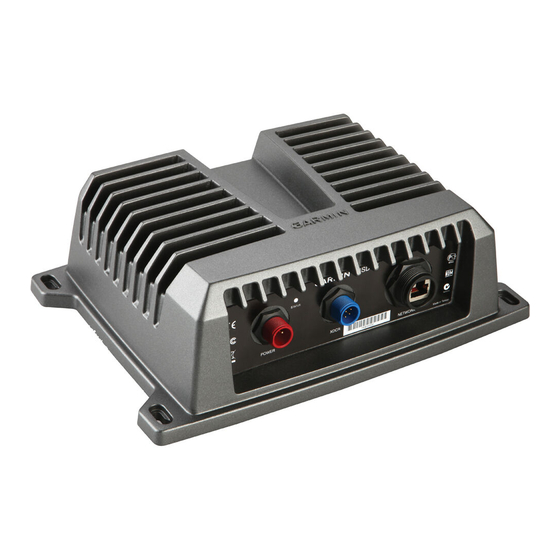

Garmin GSD 24 Installationsanweisungen

Garmin GSD 24 Installationsanweisungen

Vorschau ausblenden Andere Handbücher für GSD 24:

Werbung

GSD™ 24 – Installationsanweisungen
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie
mit der Installation beginnen. Sollten bei der Installation
Probleme auftreten, wenden Sie sich an den Support von
Garmin.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website
http://my.garmin.com
• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.
Laden der neuen Software auf eine Speicherkarte
Im Lieferumfang des Geräts ist möglicherweise eine
Speicherkarte für Software-Updates enthalten. Folgen Sie in
diesem Fall den der Karte beigefügten Anweisungen. Wenn
keine Speicherkarte für Software-Updates enthalten ist, müssen
Sie das Software-Update auf eine Speicherkarte kopieren.
1
Legen Sie eine Speicherkarte in den Kartensteckplatz des
Computers ein.
2
Rufen Sie die Website
www.garmin.com/support/software
/marine.html
auf.
3
Wählen Sie neben „Garmin Marinenetzwerk mit SD-
Speicherkarte" die Option Herunterladen.
4
Lesen Sie die Bedingungen, und stimmen Sie ihnen zu.
5
Wählen Sie Herunterladen.
6
Wählen Sie Laufen.
7
Wählen Sie das Laufwerk, das mit der Speicherkarte
verbunden ist, und wählen Sie Weiter > Fertigstellen.
Aktualisieren der Gerätesoftware
Bevor Sie die Software aktualisieren können, benötigen Sie eine
Speicherkarte für Software-Updates oder müssen die aktuelle
Software auf eine Speicherkarte laden.
1
Schalten Sie den Kartenplotter ein.
2
Wenn das Hauptmenü angezeigt wird, legen Sie die
Speicherkarte in den Kartensteckplatz ein.
HINWEIS: Damit die Anweisungen für das Software-Update
angezeigt werden, muss das Gerät vollständig hochgefahren
sein, bevor Sie die Karte einlegen.
3
Folgen Sie den Anweisungen auf dem Bildschirm.
4
Warten Sie mehrere Minuten, während das Software-Update
abgeschlossen wird.
Das Gerät kehrt nach Abschluss des Software-Updates zum
normalen Betriebsmodus zurück.
5
Entnehmen Sie die Speicherkarte.
HINWEIS: Falls die Speicherkarte vor dem vollständigen
Neustart des Geräts entnommen wird, kann das Software-
Update nicht abgeschlossen werden.
Kontaktaufnahme mit dem Support von
Garmin
• Rufen Sie die Website
www.garmin.com/support
klicken Sie auf Contact Support, um Informationen zum
Support in den einzelnen Ländern zu erhalten.
Oktober 2014
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
auf.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Schwinger
Zum Senden und Empfangen eines Echolotsignals vom Echolot
ist ein Schwinger erforderlich. Die richtige Auswahl und
Installation des Schwingers sind für den Betrieb des Geräts
unerlässlich. Da Montagearten unterschiedlich sind, wenden Sie
sich an einen Garmin Händler vor Ort oder an den Support von
Garmin, um weitere Informationen zu erhalten. Wählen Sie
unter
www.garmin.com/transducers
Wenn Ihr kompatibler Schwinger keinen 8-Pin-Anschluss
aufweist, der mit dem Gerät kompatibel ist, finden Sie im
Dokument Schwinger-Adapter – Installationsanweisungen
Informationen zum Installieren eines Schwingeradapters.
Installationsvorbereitung
Dieses Gerät muss entsprechend den vorliegenden
Anweisungen installiert werden, um die bestmögliche Leistung
zu erzielen. Sollten bei der Installation Probleme auftreten,
wenden Sie sich an den Support von Garmin.
Da alle Boote unterschiedlich sind, muss die Installation des
GSD 24 Echolots sorgfältig geplant werden.
1
Wählen Sie einen Montageort aus.
2
Montieren Sie das Echolot.
3
Verbinden Sie das Echolot mit dem Garmin Marinenetzwerk
und mit der Stromversorgung.
4
Verbinden Sie das Echolot mit dem Schwinger.
Erforderliches Werkzeug
• Bohrmaschine
• Bohrer, 5 mm (Nr. 8) für die Montagefläche
• Spatenbohrer, 32 mm (1
Montagefläche
auf, und
• Kreuzschlitzschraubendreher Nr. 2
• Flachkopfschraubendreher, 3 mm
Gedruckt in Taiwan
WARNUNG
ACHTUNG
HINWEIS
einen Schwinger aus.
HINWEIS
1
/
Zoll) oder Lochsäge für die
4
190-00789-72_0B
