Zünddurchschlagsicheres
System (separate Ausfüh-
rung) Ex d [ia] IIB T4
8
A

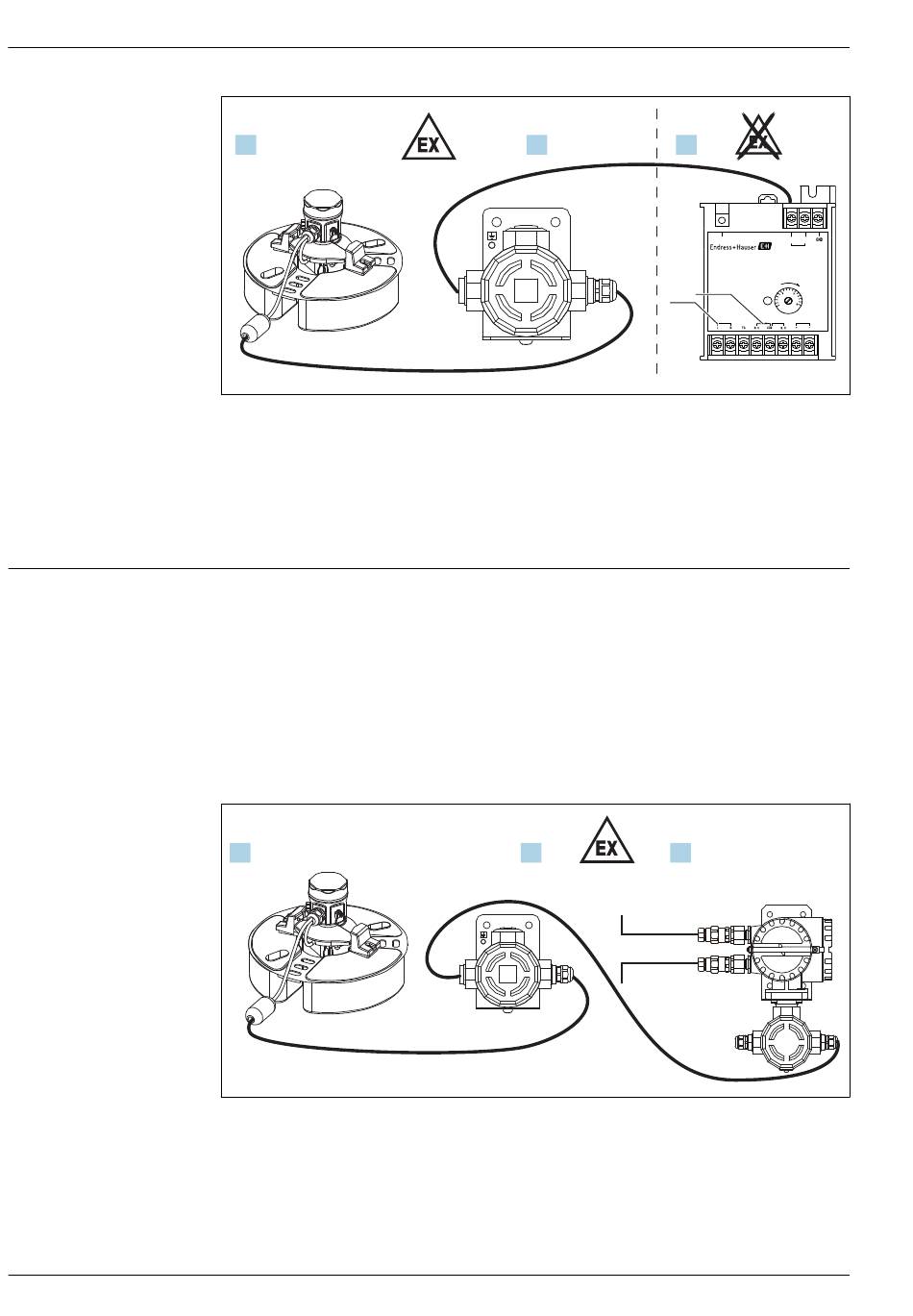

 2 Systemkonfiguration 2
A Schwimmer-Sensor NAR300-x5xxxx
B Sensor I/F Ex-Gehäuse
C Ex [ia] Transmitter NRR262
1 Ex [ia] geeignetes Anschlusskabel (6 ... 30 m (19,69 ... 98,43 ft))
2 Kabel für Sensor I/F Ex-Gehäuse und Transmitter (siehe Prozessbedingungen)
3 Alarmausgang: Alarm/SPS/PLS etc.
4 Spannungsversorgung (AC/DC)
Dieses System kann den gesamten Prozess von der Ölleckerkennung bis hin zur Alarmausgabe in
explosionsgefährdeten Außenbereichen handhaben.
Die Verkabelung vom NAR300 Schwimmer-Sensor zum Anschlusskasten des Ex d [ia] Transmitters
NRR261 erfolgt gemäß der Ex [ia] Spezifikation. Das Signal vom NAR300 Schwimmer-Sensor wird
von der Ex [ia] Verdrahtung des Transmitters NRR261 über ein Sensor I/F Ex-Gehäuse importiert.
Die von der Haupteinheit des Ex d [ia] Transmitters NRR261 verwendete Ex d Verkabelung kann
direkt an eine im Lager installierte Anschlussbox oder an den Relaiseingang eines Füllstandstrans-
mitters angeschlossen werden.
• JPN Ex: NAR300-25xxxx + NRR261-5xx
• Für ATEX-, IECEx- und FM-Spezifikationen bitte Ihr nächstes Endress+Hauser Vertriebsbüro oder
Ihren nächsten Endress+Hauser Distributor kontaktieren.
A
 3 Systemkonfiguration 3
A Schwimmer-Sensor NAR300-x5xxxx
B Sensor I/F Ex-Gehäuse
C Ex d [ia] Transmitter NRR261 (separate Ausführung)
1 Ex [ia] geeignetes Anschlusskabel (6 ... 30 m (19,69 ... 98,43 ft))
2 Kabel für Sensor I/F Ex-Gehäuse und Transmitter (siehe Prozessbedingungen)
3 Alarmausgang: Alarm/SPS/PLS etc.
4 Spannungsversorgung (AC/DC)
