Ölleckmelder NAR300
Arbeitsprinzip der Alarmak-
tivierung
Endress+Hauser
Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal wird im Transmitter oder
im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicher-
heitsbarriere im Transmitter mit dem Schaltkreis zur Stromerkennung verbunden. Im Schaltkreis zur
Stromerkennung wird das Vorhandensein oder Fehlen eines Ölleckalarmsignals durch die Höhe des
elektrischen Stroms bestimmt und das Alarmausgangsrelais durch einen Verzögerungsschaltkreis
ein- oder ausgeschaltet. Die Verzögerungszeit kann eingestellt werden; dafür gibt es einen Trimmer
zum Einstellen dieser Verzögerungszeit im Alarmverzögerungsschaltkreis. Im Relaiskontaktausgang
steht die Ausfallsicherheitsfunktion zur Verfügung (siehe nachfolgende Tabelle "Alarmausgabe").
Alarmausgabe – Tabelle
NRR261/NRR262 Anschlüsse
Bedingung Kein Alarm
Ölleckalarm
Spannung AUS
Gefrorene Flüssigkeit
NAR300 Stromwert
Kein Alarm
Ölleckalarm
Andere Probleme
Die einzige Justierung, die auf dem Transmitter vorgenommen werden kann, ist die Einstellung der
Verzögerungszeit für die Aktivierung (EIN-Verzögerung) für das Alarmausgangsrelais. Die Zeit wird
mit dem Trimmer zum Einstellen der Verzögerungszeit eingestellt. Im NRR261 ist der Trimmer zum
Einstellen der Verzögerungszeit zugänglich, wenn die Spannungsversorgung ausgeschaltet und der
Deckel der Haupteinheit geöffnet wird. Beim NRR262 befindet sich der Trimmer zum Einstellen der
Verzögerungszeit auf der Gehäuseoberfläche. Die benötigte Verzögerungszeit in Sekunden einstel-
len. Die verzögerte Aktivierung wird verwendet, um zu verhindern, dass es zu Fehlalarmen kommt;
hierbei wird eine Alarmbedingung erkannt, wenn sie über einen bestimmten Zeitraum als Alarm
besteht. Dagegen wird kein Alarm ausgegeben, sobald die Alarmbedingung innerhalb der eingestell-
ten Verzögerungszeit nicht länger besteht. Für SIL-Spezifikationen können hier bis zu maximal
15 Sekunden eingestellt werden.
Zur Verzögerungszeit des Trimmers zum Einstellen der Verzögerungszeit wird immer eine Ant-
wortverzögerungszeit im Erkennungsschaltkreis von ca. 6 Sekunden hinzugefügt.
1
2

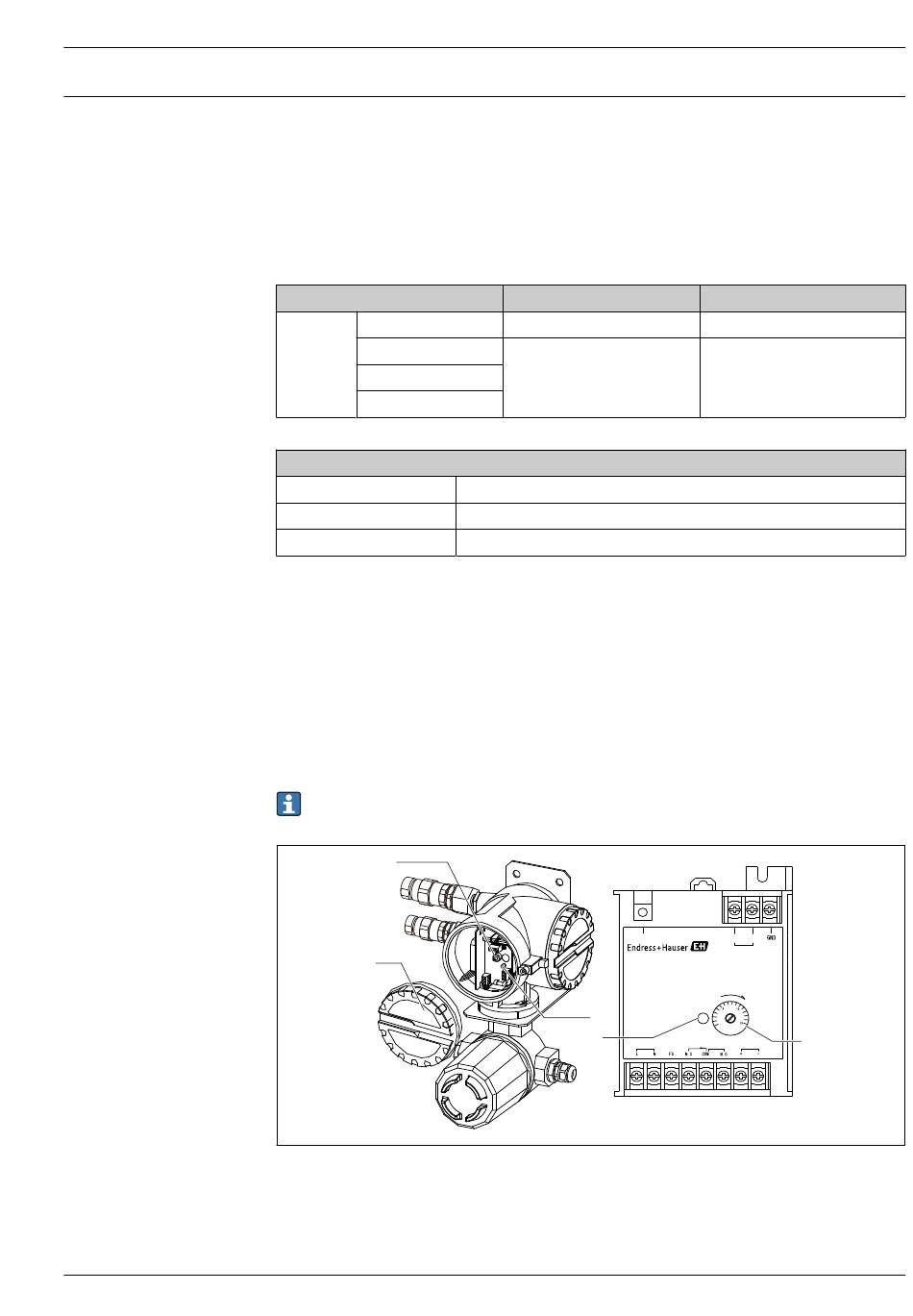

 5 Transmitter NRR261 (links)/Transmitter NRR262 (rechts)
1 Trimmer zum Einstellen der Verzögerungszeit
2 Deckel
3 LED Power (grün)/Alarm (rot)
Zwischen Öffner und COM
Kontaktpunkt ist offen
Kontaktpunkt ist geschlossen
12 mA
16 mA
< 10 mA oder 14 mA <
3
3
Zwischen Schließer und COM
Kontaktpunkt ist geschlossen
Kontaktpunkt ist offen
-
PG +
Sensor
Input
NRR262
Delay
Power: Green
Timer
Alarm: Red
(second)
Power
1
AC90-250V Output Monitor
A0039891
11
