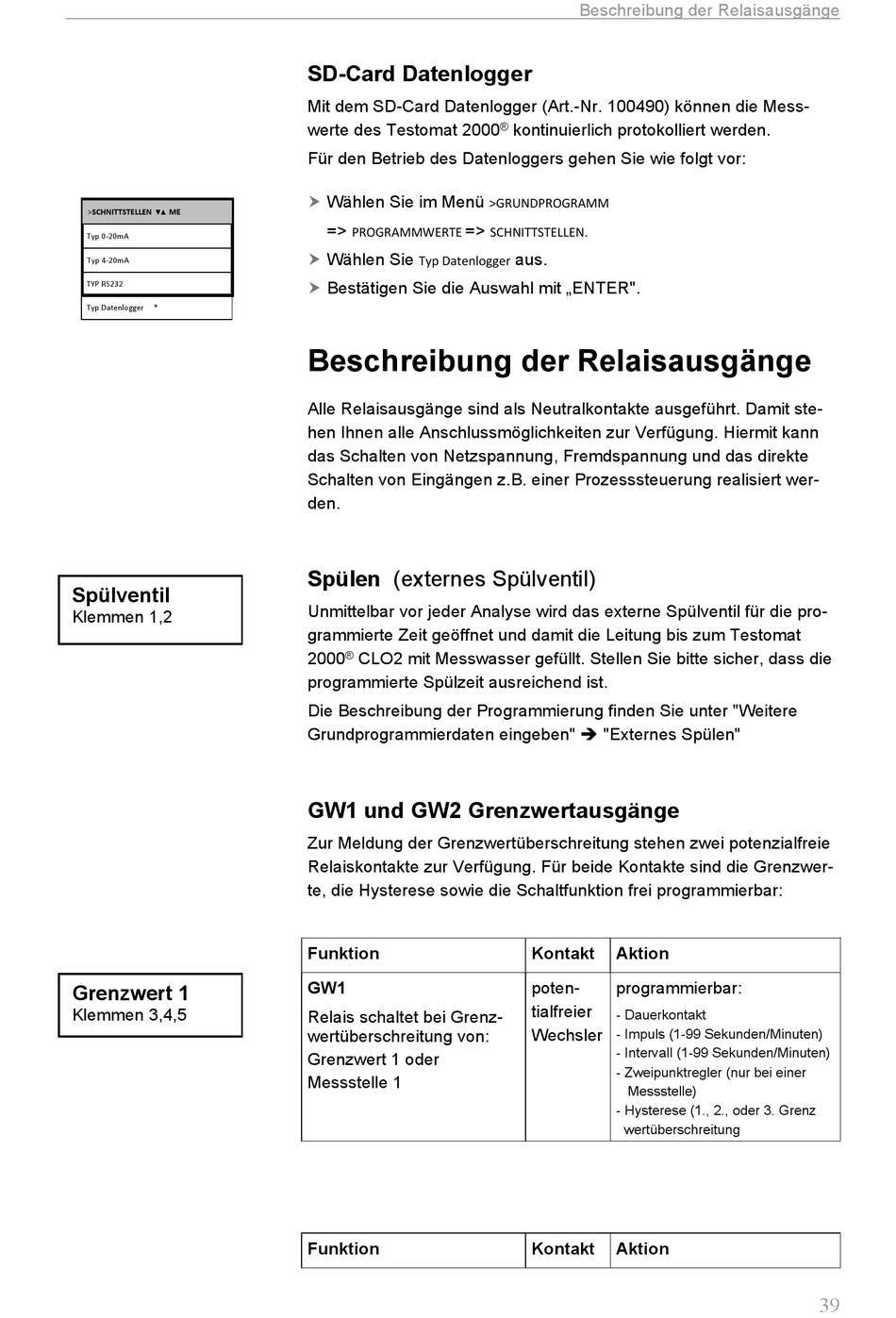

SD-Card Datenlogger
Mit dem SD-Card Datenlogger (Art.-Nr. 100490) können die Mess-
werte des Testomat 2000
Für den Betrieb des Datenloggers gehen Sie wie folgt vor:
Wählen Sie im Menü
=>
=>
PROGRAMMWERTE
Wählen Sie
Typ Datenlogger
Bestätigen Sie die Auswahl mit „ENTER".
Beschreibung der Relaisausgänge
Alle Relaisausgänge sind als Neutralkontakte ausgeführt. Damit ste-
hen Ihnen alle Anschlussmöglichkeiten zur Verfügung. Hiermit kann
das Schalten von Netzspannung, Fremdspannung und das direkte
Schalten von Eingängen z.B. einer Prozesssteuerung realisiert wer-
den.
Spülen (externes Spülventil)
Unmittelbar vor jeder Analyse wird das externe Spülventil für die pro-
grammierte Zeit geöffnet und damit die Leitung bis zum Testomat
2000
®
CLO2 mit Messwasser gefüllt. Stellen Sie bitte sicher, dass die
programmierte Spülzeit ausreichend ist.
Die Beschreibung der Programmierung finden Sie unter "Weitere
Grundprogrammierdaten eingeben" "Externes Spülen"
GW1 und GW2 Grenzwertausgänge
Zur Meldung der Grenzwertüberschreitung stehen zwei potenzialfreie
Relaiskontakte zur Verfügung. Für beide Kontakte sind die Grenzwer-
te, die Hysterese sowie die Schaltfunktion frei programmierbar:
Funktion
GW1
Relais schaltet bei Grenz-
wertüberschreitung von:
Grenzwert 1 oder
Messstelle 1
Funktion
Beschreibung der Relaisausgänge
®
kontinuierlich protokolliert werden.
>GRUNDPROGRAMM
SCHNITTSTELLEN.
aus.
Kontakt
Aktion
poten-
programmierbar:
tialfreier
- Dauerkontakt
Wechsler
- Impuls (1-99 Sekunden/Minuten)
- Intervall (1-99 Sekunden/Minuten)
- Zweipunktregler (nur bei einer
Messstelle)
- Hysterese (1., 2., oder 3. Grenz
wertüberschreitung
Kontakt
Aktion
