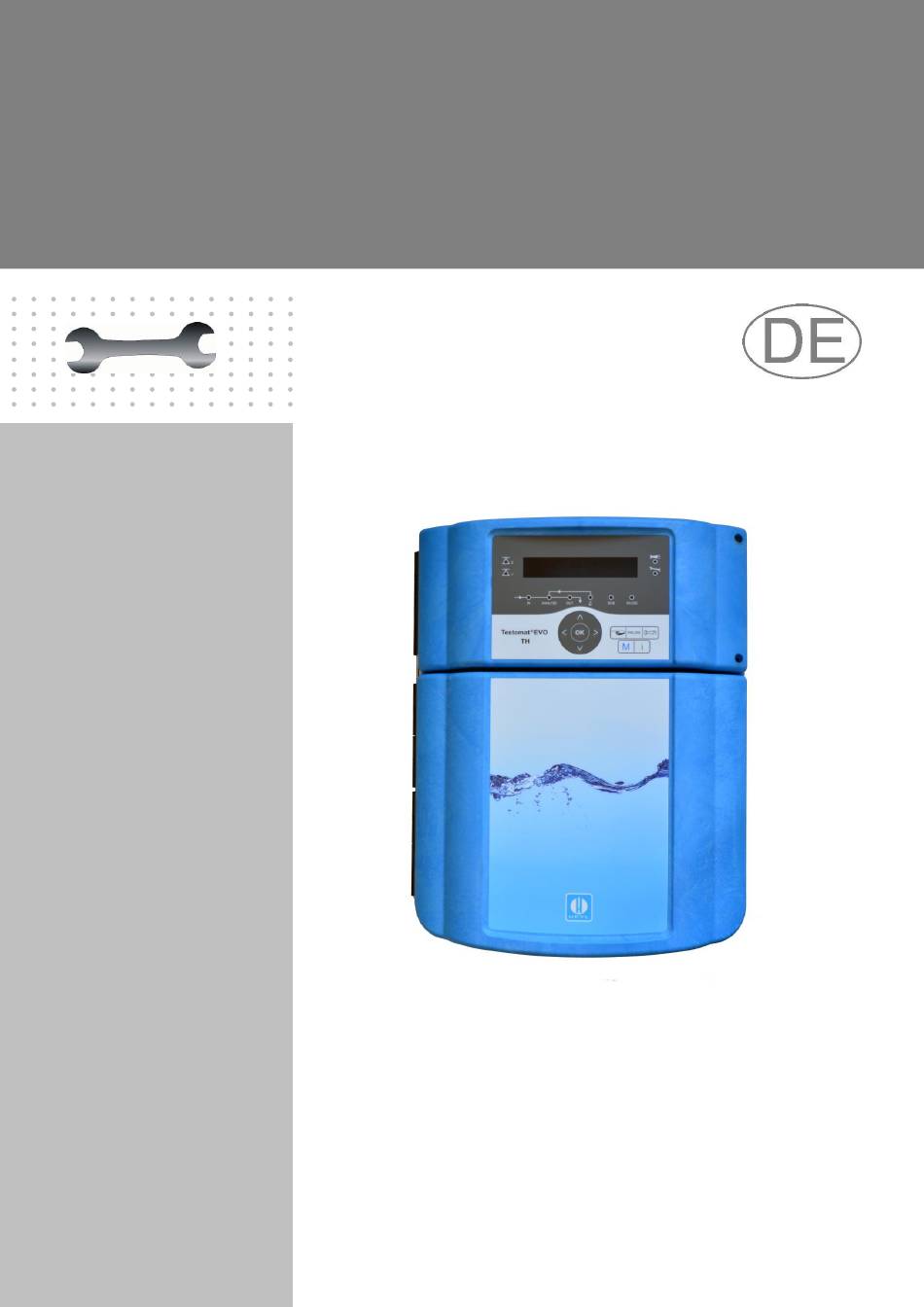

Serviceanleitung
®

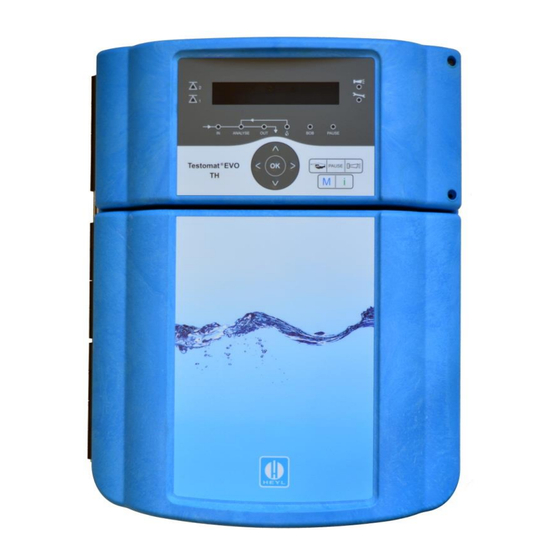

Testomat
EVO TH
Diese Anleitung bleibt urheberrechtlich Eigentum der Heyl Analysentechnik
GmbH & Co. KG.
Sie ist ausschließlich für den Kundendienst gedacht und darf nur von autori-
sierten Servicetechnikern verwendet werden.
Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder ver-
vielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich
gemacht werden.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Testomat EVO TH

  • Seite 1 Serviceanleitung ® Testomat EVO TH Diese Anleitung bleibt urheberrechtlich Eigentum der Heyl Analysentechnik GmbH & Co. KG. Sie ist ausschließlich für den Kundendienst gedacht und darf nur von autori- sierten Servicetechnikern verwendet werden. Ohne unsere ausdrückliche Genehmigung dürfen diese Unterlagen weder ver- vielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich...
  • Seite 2: Inhaltsverzeichnis

    Fehlermeldung „38 Wassermangel“ ........... 20 Fehlermeldung „33 Fehler Optik“ ............21 Fehlermeldung „34 Fehler Trübung“ ........... 21 Fehler aufgrund defekter Hardware ............ 21 Stromschnittstelle kalibrieren .............. 22 ® Ersatzteile Testomat EVO TH ............23 Bauteilepositionen ................24 ® Checkliste Testomat EVO TH ............28...
  • Seite 3: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen Wichtige Sicherheitsinformationen  Lesen Sie die Bedienungsanleitung und Wartungsanleitung sorg- fältig und vollständig, bevor Sie Wartungsarbeiten an den Testo- mat-Geräten vornehmen.  Beachten Sie die Warnhinweise in dieser Wartungsanleitung und in der Bedienungsanleitung des entsprechenden Gerätes.  Beachten Sie die Gefahrenhinweise und Sicherheitsratschläge beim Einsatz von Reagenzien, Chemikalien und Reinigungsmit- teln.
  • Seite 4: Weiterführende Dokumentation

    Allgemeine Hinweise Weiterführende Dokumentation Die Testomat-Geräte sind eine Anlagenkomponente. Beachten Sie daher auch die Anlagendokumentation des Anlagenherstellers. Allgemeine Hinweise Zur Sicherstellung der einwandfreien Funktion der Testomat-Geräte ist eine regelmäßige Wartung erforderlich. Eine regelmäßige Sicht- kontrolle erhöht ebenfalls die Betriebssicherheit. Beachten Sie auch die Hinweise in der Bedienungsanleitung! Störungen selbst beheben.
  • Seite 5 Allgemeine Hinweise • Die Messkammer sollten Sie in regelmäßigen Abständen (ca. alle 6 Monate) reinigen und möglichst die beiden Dichtungen der Messkammeraufnahme und der Sichtscheiben austauschen. • Bei stark eisenhaltigen Wässern kann eine Reinigung auch öfter erforderlich sein. • Verwenden Sie bei der Reinigung ausschließlich ein trockenes und fusselfreies Tuch.
  • Seite 6: Tastenkombinationen Beim Einschalten

    Allgemeine Hinweise Tastenkombinationen beim Einschalten Einige Servicefunktionen können Sie aufrufen, wenn Sie während des Einschaltens eine Taste oder Tastenkombination drücken. Die folgende Tabelle gibt eine Übersicht über die möglichen Kombinatio- nen. Tasten Funktion Abgleichmodus Grundprogrammierung Automatisches Entlüften überspringen Werkseinstellungen, SD Format, Messkam- mer leeren/Füllen, Pumpen etc.
  • Seite 7: Bevor Sie Mit Den Wartungsarbeiten Beginnen

    Allgemeine Hinweise Bevor Sie mit den Wartungsarbeiten beginnen Führen Sie eine Sichtkontrolle wie folgt am Gerät durch: • Sind die Türen des Gerätes immer sorgfältig verschlossen? • Ist das Gerät übermäßig verschmutzt? • Befindet sich Luft in den Dosierschläuchen? • Sind die Schlauchanschlüsse der Dosierpumpe dicht? •...
  • Seite 8: Wartungsarbeiten Durchführen

    Wartungsarbeiten durchführen Wartungsarbeiten durchführen In dieser Serviceanleitung werden Wartungsarbeiten beschrieben, die über die regelmäßigen Wartungsarbeiten hinausgehen, die in Kapitel „Instandhaltung und Wartung“ der Bedienungsanleitung be- schrieben wurden. siehe Bedienungsanleitung Indikator ausstauschen Seite 66 Indikatorfüllstand einstellen Seite 67 Reinigung der Messkammer und der Sichtscheiben Seite 67 Reinigung des Filtergehäuses Seite 67...
  • Seite 9: Verstopftes Magnetventil Reinigen

    Zum Ausbau des Magnetventils gehen Sie wie folgt vor:  Schalten Sie das Gerät aus und trennen Sie es von der Span- nungsversorgung.  Sperren Sie die Wasserzufuhr in der Zuleitung zum Testomat.  Öffnen Sie die untere Tür.  ...
  • Seite 10 Wartungsarbeiten durchführen   Reinigen Sie die Ventilteile und Ventilkammer , wenn Verkei- mung oder Ablagerungen vorliegen, mit einer kleinen Bürste (z.B. aus unserem Reinigungsbürstensatz Art.-Nr. 32287). Einsatz von Reinigungsmitteln VORSICHT  Zur Reinigung der Messkammer und anderer Kunststoffteile nie- mals organische Lösungsmittel verwenden! ...
  • Seite 11 Wartungsarbeiten durchführen Gefahr des Vertauschens von Teilen Vertauschen Sie nicht die Einlass- und Auslassseite beim Einbau! HINWEIS Die Federn sind nicht identisch. Bei falschem Zusammenbau funktio- niert das Magnetventil nicht mehr. Vertauschen Sie nicht die Kabelschuhe von Einlass- und Auslasssei- te beim Wiederanschließen (Einlass: Kabel grün-gelb;...
  • Seite 12: Reparatur Bzw. Austausch Der Dosierpumpe

    Wartungsarbeiten durchführen Reparatur bzw. Austausch der Dosierpumpe Wartungszeitraum ® Die Dosierpumpe DOSIClip ist eine hochgenaue Kolbendosierpum- HINWEIS pe, die je nach Einstellungen bis zu 400 000 Pumpenhübe/Jahr macht (bei einer Messung alle 10 Minuten x 4 Pumpenhübe jeden Tag). Um einen einwandfreien Betrieb über viele Jahre zu gewährleisten, empfehlen wir die Pumpe regelmäßig alle 2-3 Jahre im Werk über- holen zu lassen.
  • Seite 13: Ventile Der Dosierpumpe Auswechseln

    Wartungsarbeiten durchführen Ventile der Dosierpumpe auswechseln Im Einzelfall und bei eindeutiger Fehlerursache ist es aber auch mög- lich die Ventile der Pumpe auszutauschen. Gehen Sie dann folgen- dermaßen vor: 1. Entfernen Sie den Klarsichtdeckel. 2. Hebeln Sie mit einem geeigneten Schraubendreher die Elekt- ronik aus dem Gehäuse (Schnapp-Befestigung).
  • Seite 14: Überprüfung Der Dosierung

    Wartungsarbeiten durchführen Überprüfung der Dosierung Bei einer Härtemessung wird nach jedem (außer dem 1.) Dosierhub überprüft, ob der Gelbwert um mindestens 50 unter dem Grenzwert liegt. Bei jedem Hub reduziert sich der Wert normalerweise um 80 bis 100 Digits.  Betätigen Sie die Dosierpumpe manuell 1x.
  • Seite 15: Sonderfunktion Abgleichmodus

    Sonderfunktion Abgleichmodus Sonderfunktion Abgleichmodus Der Abgleichmodus dient zum Testen der Überlauferkennung und der optischen Verstärkungseinstellung. Die Verstärkungseinstellung erfolgt im normalen Messbetrieb des HINWEIS Gerätes automatisch. Das bedeutet, dass ein Abgleich von Hand nicht erforderlich ist. Die im Folgenden beschriebenen Tests dienen lediglich der Überprüfung und Fehlererkennung.
  • Seite 16: Kontrolle Des Automatischen Abgleichs

    Kontrolle des automatischen Abgleichs  Füllen Sie die Messkammer bis zum Überlauf mit VE-Wasser.  Wechseln Sie in den Abgleichmodus (siehe Aufruf des Abgleich- modus).  Schalten Sie mit der Taste die Sendedioden und das Rührwerk ein.  Starten Sie mit der Taste den automatischen Abgleich.
  • Seite 17: Manuelle Messwertüberprüfung

    Manuelle Messwertüberprüfung Manuelle Messwertüberprüfung In der Regel wird eine Messwertkontrolle der Testomat-Geräte durch eine Laboruntersuchung des Messwassers durchgeführt. In besonde- ren Fällen kann diese Überprüfung auch durch direkte Eingabe einer zu diesem Zweck hergestellten Standardlösung in die Messkammer erfolgen. Herstellen einer Standardlösung HINWEIS Die Standardlösung muss vor Ort für den kurzfristigen Einsatz herge-...
  • Seite 18: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Im Folgenden finden Sie die häufigsten Fehlermeldungen, mögliche Ursachen und wie man sie behebt. Eine vollständige Tabelle mit allen Fehlermeldungen, möglichen Ur- sachen und Maßnahmen zur Fehlerbehebung finden Sie auf Seite 58 ff. in der Bedienungsanleitung. Fehlermeldung „36 Fehler bei Analyse“ Der Fehler bei Analyse tritt nur dann auf, wenn das Wasser in der Messkammer nach der zweiten Dosierung zu "hell"...
  • Seite 19 Fehlerbehebung 4. Es befindet sich Luft im Indikatorschlauch. Lösungsvorschlag:  Entlüften Sie die Dosierschläuche durch mehrfaches Betätigen des Knopfes „Manual“ an der Dosierpumpe.  Überprüfen Sie alle Indikatorschlauchverschraubungen ob diese lose sind. Hierbei kann Nebenluft gezogen werden!  Tritt der Fehler wiederholt auf, so tauschen Sie den Einsatz für Schraubverschluss mit Saugrohr Art.: 40135 aus.
  • Seite 20: Fehlermeldung „38 Wassermangel

    Fehlerbehebung 9. Eisen- (< 0,5mg/l), Kupfer- und Aluminium-Ionen (<0,1mg/l) können die Messung behindern. Lösungsvorschlag:  Dies wird verursacht durch alte Eisenleitungen, neue Kupferlei- tung oder durch Veränderungen von Brunnenwässern. Achten Sie auf die Zusammensetzung des Messwassers. Verwenden Sie zur Überprüfung unsere kolorimetrischen Testbe- stecke für Eisen (Art.-Nr.
  • Seite 21: Fehlermeldung „33 Fehler Optik

    Fehlerbehebung  Oxidation auf dem Flexfilm in der Messkammeraufnahme. Tau- schen Sie die Messkammeraufnahme aus. Fehlermeldung „33 Fehler Optik“ Lösungsvorschlag:  Es liegt ein Fehler an der optischen Einheit vor. Der Empfänger ist defekt. Tauschen Sie die Messkammeraufnahme aus.  Durch zu kaltes Wasser <8°C und gleichzeitiger feucht warmer Umgebungstemperatur >28-30°C kann es zur Bildung von Was- sertropfen auf den Sichtscheiben kommen.
  • Seite 22: Stromschnittstelle Kalibrieren

    Fehlerbehebung  Der Optokoppler ist möglicherweise defekt. Es wurde eine Fremdspannung an die Klemmen 19 und 20 ange- legt. Hier darf jedoch nur ein potentialfreier Kontakt angelegt wer- den (s. Bedienungsanleitung).  Um den Optokoppler zu überprüfen, führen Sie eine Strommes- sung an den Kontakten 19 und 20 durch.
  • Seite 23: Ersatzteile Testomat

    Ersatzteile Testomat® EVO TH ® Ersatzteile Testomat EVO TH Art.-Nr Druckregler Art.-Nr Geräte-Ersatzteile 40125 Regler- / Filteraufnahme, kpl. 31582 Sicherung GS-M 5x20E 4A MT 40120 Regler- / Filteraufnahme 31655 Sicherung T2A (24V) 40129 Reglerstopfen T2000, kpl. 12140 Sicherung T1,6A (12V/3,3V) 11225 Durchflussreglerkern kpl.
  • Seite 24: Bauteilepositionen

    Bauteilepositionen Bauteilepositionen...
  • Seite 25 Bauteilepositionen Regler-/Filteraufname und Zulauf Pos-Nr. Benennung Artikelnummer Menge Regler-Filteraufnahme 40120 Reglerstopfen 40129 O-Ring 11249 Reglerkern 11225 Sicherungsstift 11270 Winkel- 40157 Einschraubverbinder Filter 11217 Feder 11218 Flachdichtung 24x2 33777 Zulaufanschluss 40121 O-Ring 20x2 11216 Einschraubverbinder 40153 Rohr AD 6x82 37754 Einschraubverbinder 40150...
  • Seite 26 Bauteilepositionen Ablauf und Verrohrung Pos-Nr. Benennung Artikelnummer Menge Reduzier-Verbinder 10-6 40152 Einsteck-Winkelverbinder 40154 Rohr 10x98 40240 Rohr 6x115 40142 Einschraubverbinder 40150 G1/8“ - 6 Einschraubverbinder 40156 G3/8“ – 10 T-Verbinder 10 40112 Rohr 10x45 35863 Trichter 32187 Inhalt Dichtsatz T2000 (Art.-Nr.: 40124) Anzahl, Größe Position Art.-Nr.
  • Seite 27 Bauteilepositionen T2000 Messkammer komplett (40022) Pos-Nr. Benennung Artikelnummer Menge Messkammergehäuse 37810 Flachdichtung 24x2 33777 Sichtscheibe 30x3 40170 Sichtscheibenhalter 40176 Schraube M3x40 33253 Stopfen 11210 Winkel- 40320 Einschraubverbinder Schlauch, PVC, 3,0/1,5, 35852 200mm Spannhaken 40032 Schraube M4x8 33252...
  • Seite 28: Checkliste Testomat

    Sind die eingestellten Grenzwerte korrekt? (Innerhalb des Messberei- Nein Grenzwerte: ches/entsprechend der Leistungsgrenze der Anlage?) Bleibt der Testomat – außer bei Wartungsarbeiten/Notfällen – ständig mit Nein Netzspannung versorgt? (Zeitweiliges Ausschalten nur mit Taste „PAUSE“ oder Eingang „Stop“!) Nähere Angaben zu Fehlermeldungen und möglichen Störungsursachen finden Sie in der Bedienungsanleitung unter „Fehlermeldungen / Hilfe bei Störungen“.
  • Seite 29: Geräteeinstellungen Testomat

    ® Geräteeinstellungen Testomat EVO TH Achtung! Ihre Einstellungen können im Fall einer Reparatur eventuell gelöscht werden. Darum exportieren Sie Ihre Geräteeinstellungen auf eine SD-Karte, bevor Sie das Gerät zur Reparatur an unser Serviceteam senden. Die Einstellungen können nach der Reparatur wieder importiert werden.
  • Seite 30 Gebrüder Heyl Analysentechnik GmbH & Co. KG Orleansstraße 75b D 31135 Hildesheim Serviceanleitung_EVO_D_190718.docx www.heyl.de Scannen Sie den Code und besuchen Sie uns auf unserer Homepage!
