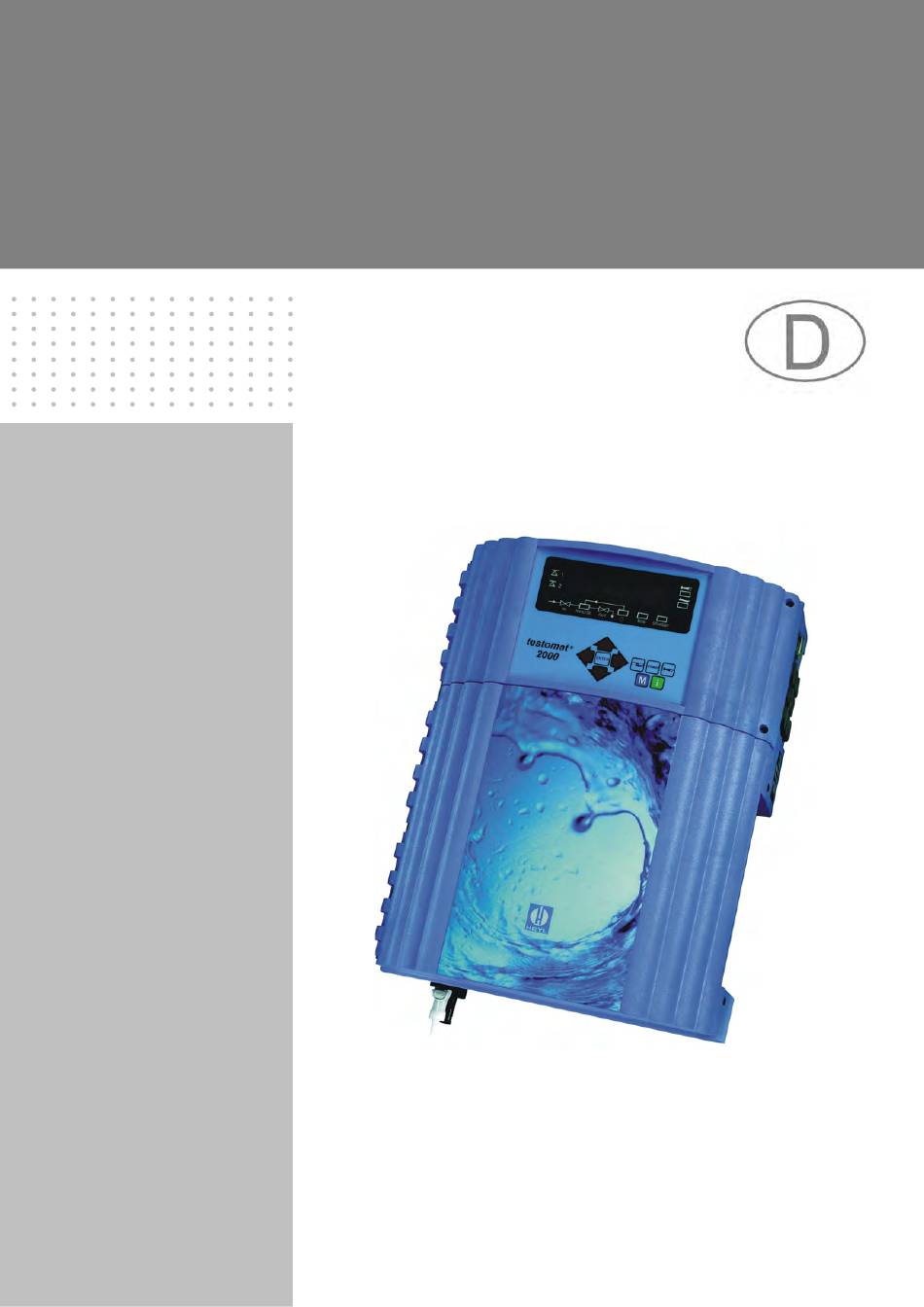

- Seite 1 Bedienungsanleitung ® Testomat 2000 CLO2 Prozess - Fotometer für Chlordioxid 0 - 4,7 mg/l...
-
Seite 2: Inhaltsverzeichnis
Bei der Demontage ................6 Bei der Entsorgung ................6 Lieferumfang ..................7 Leistungsbeschreibung ..............7 Anwendungshinweise ................ 8 Montage ....................9 Einsatz des Testomat 2000 ® CLO2 im Druckbereich 0,3 bis 1 bar ..9 Testomat 2000 ® CLO2 montieren ............9 Wasserzulauf und Wasserablauf anschließen ........ - Seite 3 Fehlermeldungen/Störungshilfe ............46 Weitere Hinweise ................47 Instandhaltung und Wartung ............48 Beschreibung der Wartungsarbeiten ..........48 Pflegehinweise ..................49 ® Ersatzteile und Zubehör Testomat 2000 CLO2 ......51 Zubehör ....................52 Technische Daten ................53 Konformitätserklärung ................. 54 ®...
-
Seite 4: Wichtige Sicherheitsinformationen
Sie mit dem Gerät arbeiten. Stellen Sie sicher, dass die Bedienungsanleitung jederzeit für alle Benutzer zugänglich ist. Geben Sie das Testomat 2000 CLO2 -Gerät an Dritte stets zu- ® sammen mit dieser Bedienungsanleitung weiter. Beachten Sie die Gefahrenhinweise und Sicherheitsratschläge beim Einsatz von Reagenzien, Chemikalien und Reinigungsmit- teln. -
Seite 5: Warnhinweise In Dieser Anleitung
Wenn diese Information nicht beachtet wird, kann das zu Verschlech- terungen im Betriebsablauf führen. Weiterführende Dokumentation Das Testomat 2000 ® CLO2 -Gerät ist eine Anlagenkomponente. Be- achten Sie daher auch das Wartungshandbuch Testomat 2000 ® /Testomat ECO ® und die Anlagendokumentation des Anlagen- herstellers. -
Seite 6: Bei Der Montage
® stabile Versorgungsspannung. Verwenden Sie ggf. einen Netzfil- HINWEIS ter, um Störspannungen, die z. B. von Magnetventilen oder großen Motoren ins Netz gelangen können, vom Testomat 2000 CLO2 - ® Gerät fernzuhalten. Verlegen Sie die Verbindungsleitungen nie- mals parallel zu Netzleitungen. -
Seite 7: Lieferumfang
1 Plastikbeutel mit Schraubverschlüssen mit Loch und Einsatz für den Schraubverschluss der Indikatorflasche 1 Bedienungsanleitung Leistungsbeschreibung Das Prozess-Fotometer Testomat 2000 ® CLO2 ist ein robuster, nass- chemischer Online-Monitor zur Überwachung des Gehaltes an Chlordioxid im Bereich von 0 bis 4,7 mg/l (ppm) unter Anwendung des kolorimetrischen Analysenprinzips. -
Seite 8: Anwendungshinweise
Hauptschalter wiederholt ein- und ausschalten. Ein störungsfreier Betrieb des Testomat 2000 ® CLO2 Gerätes ist nur bei Verwendung von Heyl Testomat 2000 -Indikatoren. ® Beachten Sie bitte, dass Oxidationsmittel wie z. B. Chlor eben- falls erfasst werden und das Messergebnis erhöhen! ... -
Seite 9: Montage
Montage Gefahr durch fehlerhafte Montage! WARNUNG Montieren Sie das Testomat 2000 CLO2 -Gerät an einem Ort, an ® dem es vor Tropf- und Spritzwasser, Staub und aggressiven Sub- stanzen geschützt ist – z. B. in einem Schaltschrank oder an einer geeigneten Wand. -
Seite 10: Wasserzulauf Und Wasserablauf Anschließen
® CLO2 einzubauen. Wasserzulauf Das Messwasser wird der Hauptwasserleitung der Wasseraufberei- tungsanlage entnommen und dem Zulaufstutzen des Testomat 2000 ® CLO2 zugeführt. Das Gerät ist serienmäßig mit einem Steckan- schluss für Kunststoffschläuche 6/4 x 1 ausgestattet (Außendurch- messer 6 mm/ Innendurchmesser 4 mm, Wandstärke 1 mm). -
Seite 11: Netzspannung Und Geräte Anschließen
Verlegen Sie die Verbindungsleitungen und die Netzleitungen ge- trennt voneinander. Verbinden Sie das Gerät mit dem Schutzleiter (bei 230/115 VAC). Halten Sie Störspannungen vom Testomat 2000 CLO2 -Gerät ® fern – z. B. durch Netzfilter. Schirmen Sie das Gerät von starken elektromagnetischen Feldern ®... -
Seite 12: Innenaufbau Testomat 2000 ® Clo2
Montage Innenaufbau Testomat 2000 ® CLO2 Klemmleiste für Eingänge Start, Stop, IN1, IN2, und Ausgang OUT Netzschalter Klemmleiste für Netzeingänge und Netzausgänge Klemmleiste Relaisausgänge Dosierpumpe Wasseranschlüsse, Einlass und Auslass ... -
Seite 13: Netzspannung Anschließen
Montage Netzspannung anschließen Schließen Sie das Gerät nur an die dafür vorgesehene Netzspan- nung an. Entnehmen Sie die geeignete Netzspannung dem Typen- schild. Zum Anschließen der Kabel gehen Sie bitte wie nachfolgend beschrieben vor: Lösen Sie die beiden Befestigungsschrauben und öffnen Sie die obere Tür. -
Seite 14: Anlagenkomponenten Anschließen
Montage Anschlussbeispiel Anlagenkomponenten anschließen Grenzwertkontakt GW 1 schaltet Netzspannung Schließen Sie die Anlagenkomponenten an die Ausgangsklemmen der Relais 1 bis 19 an (z.B. Ventile) Benötigen die Anlagenkomponenten Netzspannung, führen Sie die geschaltete Netzspannung (l) auf den Wurzelkontakt des jewei- ligen Relais (siehe nebenstehendes Anschlussbeispiel für 230 VAC) -
Seite 15: Ein- Und Ausgänge Anschließen
Montage Ein- und Ausgänge anschließen Für Steuerungs- und Überwachungsfunktionen besitzt das Testomat 2000 ® CLO2 -Gerät die nachfolgend beschriebenen Anschlüsse. Geben Sie auf diese Anschlüsse keine äußere Spannung! Achten Sie darauf, dass die Adern in den Klemmen fest sitzen ... -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Umgang mit Reagenzien/Indikatoren Beachten Sie das entsprechende Sicherheitsdatenblatt! VORSICHT Ein einwandfreier Betrieb des Testomat 2000 ® -Gerätes ist nur bei Verwendung von Heyl Testomat 2000 ® -Reagenzien gewährleistet! Achten Sie darauf, dass die Reagenzienflaschen wie im Bild auf Seite 12 angeschlossen werden. -
Seite 17: Wasserzulauf Öffnen
Eingabetasten für die Programmierung (Cursorblock) und Funktionstasten. ® Testomat 2000 CLO2 -Gerät ein-/ausschalten (1) Netzschalter Schalten Sie mit diesem Schalter das Gerät ein- bzw. aus (2) Gerätesicherung (intern) Diese Sicherung schützt das Testomat 2000 ® CLO2 -Gerät bzw. die Ausgänge vor Überlast und Kurzschluss... -
Seite 18: Anzeigefunktionen
Funktionen der Bedienungs- und Anze Anzeigefunktionen Analysen- Ein- Ohne Dosier- Analy- Aus- stopp lass- Funktion! meldung se läuft lass- ventil 1 Grenzwertstatusanzeigen (rot/grün) Bei Erreichen oder Überschreiten des Grenzwertes 1 leuchtet die Anzeige 1 rot. Ist der Grenzwert unterschritten leuchtet die Anzei- ge 1 grün. -
Seite 19: Bedienungselemente Und Funktionstasten
Funktionen der Bedienungs- und Anzeigeelemente Bedienungselemente und Funktionstasten Programmier- tasten (Cursorblock) CLO2 Funktionstasten Mit der Taste "Hand" starten Sie eine Analyse von Hand Mit der Taste "STANDBY" schalten Sie das Gerät in den Bereitschaftsmodus (Es werden keine automatischen Analysen durchgeführt: Analysenstopp) ... -
Seite 20: Bediensystematik
Funktionen der Bedienungs- und Anze Bediensystematik Geräteeinstellungen und Dateneingabe Eingabe von Datum, Uhrzeit und Wochentag Testomatgerät (Display) Drücken Sie die Taste "M" in Anzeigefunktion Es erscheint das Grundmenü " " >PROGRAMM Wählen Sie mittels Cursorblock den gewünschten Me- nüpunkt "... -
Seite 21: Passwortschutz Und Grundprogrammierung
Passwortschutz und Grundpro- grammierung Testomatgerät (Display) Für Dateneingabe und Einstellungen im Grundprogramm ist ein vier- in Anzeigefunktion stelliges Passwort nötig. Das Passwort besteht aus der umgekehrten Ziffernfolge der aktuellen Uhrzeit des Testomat 2000 ® CLO2 - Gerätes. Passworteingabe Drücken Sie die Taste "M"... -
Seite 22: Betriebsart Auswählen
Passwortschutz und Grundprogrammier Betriebsart auswählen Unter dem Menüpunkt können Sie die Art der Analysen- "Betriebsart" steuerung auswählen. Beim Testomat 2000 ® CLO2 haben Sie vielfäl- tige Auswahlmöglichkeiten: Zeitsteuerung, Mengensteuerung mittels Wasserzähler, dynamische Analysenauslösung und externe Analy- senauslösung. Kleinste Pausenzeit = 0 Minuten zwischen den Analysen. Größte Zeitsteuerung Pausenzeit = 99 Minuten. - Seite 23 Passwortschutz und Grundprogrammierung Kleinstes Intervall = 1 Liter, größtes Intervall = 9999 Liter. Nach Mengensteuerung Durchfluss der programmierten Wassermenge wird die Analyse Auslösung durch Wasser- durchgeführt. Vor der Analyse wird die Leitung und die Messkammer zähler gespült (programmierte Spülzeiten beachten). Mengensteuerung auswählen ...
-
Seite 24: Anzeigeeinheit Auswählen
Passwortschutz und Grundprogrammier Typischer Analysenablauf Analysen- intervall Zusammen- 1. Spülen Messkammer und Leitung setzung der Zeiten 2. Messkammer füllen 3. Probenwasser auf Verschmutzung prüfen Rührwerk wird eingeschaltet Reagenzien dosieren 12xReagenz A, 5xReagenz B Eine Minute Reaktionszeit abwarten 4. Messergebnis anzeigen 5. -
Seite 25: Weitere Grundprogrammierdaten Eingeben
Bei längeren Stillstandszeiten der Anlage und bei großen Analysenintervallen ist es sinnvoll, eine Spülzeit von mehr als 60 Sekunden zu wählen. Das Spülen erfolgt durch gleichzeitiges Öffnen des Eingangs- und Ausgangsventils des Testomat 2000 ® Dauer des Analysenintervalles ... -
Seite 26: Intervallpause
Weitere Grundprogrammierdaten einge Intervallpause Bei zeitgesteuerter Analysenauslösung wird der Abstand zwischen zwei Analysen (zuzüglich Spülzeit) durch die Intervallpause be- stimmt. Der kürzeste Abstand kann 0 Minuten betragen. Es werden dann ununterbrochen Analysen durchgeführt. Der größte Abstand beträgt 99 Minuten. Wählen Sie im Menü... -
Seite 27: Hysterese
Weitere Grundprogrammierdaten eingeben Hysterese Der jeweilige Grenzwertausgang schaltet erst nach der ersten, der Unterdrückung zweiten oder der dritten Schlecht-Analyse (Erstwert- bzw. Zweitwert- von Schlecht- unterdrückung). Dies gibt erhöhte Sicherheit bei der Auswertung der Analysen Analyse z. B. nach dem Umschalten der Messstelle oder bei eventu- ell unzureichendem Spülen der Probenahmeleitung. -
Seite 28: Schaltfunktionen Der Grenzwertausgänge Gw1 Und Gw2
Weitere Grundprogrammierdaten einge Schaltfunktionen der Grenzwertausgänge GW1 und GW2 Schaltfunktion 0, Dauer Diagramm der Schalt- Wird der Grenzwert GW1 oder GW2 überschritten, schaltet Aus- funktionen gangsrelais GW1 oder GW2. Wird der Grenzwert GW1 oder GW2 unterschritten, fällt das entsprechende Relais wieder ab. Schaltfunktion 1, Impuls Wird der Grenzwert GW1 oder GW2 überschritten, schaltet der ent- sprechende Ausgang für eine einstellbare Zeit (t). -
Seite 29: Schaltfunktion 5, Bereich Gw1-Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktion 5, Bereich GW1-GW2 Überwachung des Bereichs zwischen den Grenzwerten GW1 und GW2. Ist der Grenzwert GW1 überschritten, schaltet das Relais GW1 und die LED „GW1“ leuchtet rot. Ist der Grenzwert GW2 unterschritten, schaltet das Relais GW2 und die LED “GW2”... -
Seite 30: Alarm/Meldung
Weitere Grundprogrammierdaten einge Alarm/Meldung Das Gerät besitzt einen Relaisausgang Alarm zur Störungsmeldung. >ALARM/MELDUNG ▼▲ ME Die Ereignisse, die eine Störung des Gerätes bedeuten oder eine REAGENZMANGEL A/M/- Meldung auslösen sollen, können wahlweise einen Alarm "A" (Dauer- kontakt) oder eine Meldung "M" (2-Sekunden-Impuls) zur Folge ha- Wassermangel ben. -
Seite 31: Service Ii
Laboranalyse ermittelten Wert des Pro- benwassers. Sie können entweder den Korrekturfaktor ermitteln und direkt eingeben oder die Kalibrierung mit einer Standardlösung durchführen. Im zweiten Fall wird der Korrekturfaktor vom Testomat- gerät berechnet. Eingabe des Korrekturfaktors im Bereich von 0,1 bis 2,00 >KALIBRIEREN... -
Seite 32: Kalibrierung Mit Standardlösung
Wählen Sie den Menüpunkt " " KALIBRIEREN START Bestätigen Sie die Auswahl mit "ENTER" Der Testomat 2000 ® CLO2 beginnt mit dem Analysenzyklus. Ist eine Spülzeit programmiert, warten Sie mit dem Befüllen der Messkammer bis das Ausgangsventil schließt (LED "OUT" er- lischt). -
Seite 33: Betriebszeit Rücksetzen
Bestätigen Sie die Auswahl mit "ENTER" In der Anzeige der Betriebszeit erscheint "000000h" Wartungsintervall >SERVICE II ▼▲ ME Das Einhalten von Wartungsintervallen wird vom Testomat 2000 ® KALIBRIEREN CLO2 überwacht und angezeigt. Programmieren Sie hier das ge- Betriebszeit rücksetzen wünschte Wartungsintervall in Tagen. (0 Tage bedeutet kein War-... -
Seite 34: Beschreibung Der Signal -Eingänge/Ausgänge
Beschreibung der Signal -Eingänge/A Beschreibung der Signal - Eingänge/Ausgänge Beschaltung der Signaleingänge VORSICHT Beschalten Sie die Signaleingänge "Start", "Stop", "IN1" und "IN2" nur mit potentialfreien Kontakten! Beschalten mit externer Spannung führt zu Schäden am Gerät! Funktion Prüfzeit Aktion Start keine In Betriebsart EXTERN star- Start... -
Seite 35: Anschluss
Beschreibung der Signal -Eingänge/Ausgänge Funktion Prüfzeit Aktion fest, Solange der Kontakt am Externe Messstellenum- Eingang aktiv ist, werden Klemmen 24,25 Sekunden schaltung Analysen von Messstelle 2 (2 Messstellen extern wur- durchgeführt den programmiert) Wählen Sie im Menü >GRUNDPROGRAMM >MESSSTELLEN ▼▲... -
Seite 36: Schnittstellen (Optional)
Gerät ausschalten. Steckplatine mit der Bauteileseite nach links in den linken Steck- platz einsetzen. (Kontakt Nr.1 ist oben) Testomat 2000 ® einschalten. Gewünschte Stromart (0/4-20mA) programmieren (bei SK910). Überwachung von einer Messstelle Durch den Anschluss eines Schreibers können die Analysenergeb- nisse dokumentiert werden. -
Seite 37: Überwachung Von Zwei Messstellen
Beschreibung der Signal -Eingänge/Ausgänge Überwachung von zwei Messstellen Das nebenstehende Beispiel zeigt die Darstellung des Stromverlau- fes bei 4-20 mA und der Benutzung von zwei Messstellen. Es werden abwechselnd Messstelle 1 und Messstelle 2 gemessen. Der Messwert 1 wird in der Displayzeile 2 (M1:) und der Messwert 2 in der Zeile 3 (M2:) angezeigt. -
Seite 38: Berechnung Der Ausgangsströme
Messwert = Anzeigewert im Display in der gewählten Einheit Maximalwert = Endwert der eingesetzten Reagenzien (4,7 mg/l) Serielle Schnittstelle RS232 Die Anbindung des Testomat 2000 ® CLO2 an einen Protokolldrucker über die serielle Schnittstelle RS232 ermöglicht den Ausdruck von Messergebnissen und Fehlermeldungen. Die Analysen können hier- mit kontinuierlich protokolliert werden. -
Seite 39: Sd-Card Datenlogger
Spülen (externes Spülventil) Spülventil Unmittelbar vor jeder Analyse wird das externe Spülventil für die pro- Klemmen 1,2 grammierte Zeit geöffnet und damit die Leitung bis zum Testomat 2000 ® CLO2 mit Messwasser gefüllt. Stellen Sie bitte sicher, dass die programmierte Spülzeit ausreichend ist. -
Seite 40: Meßst. 1/2 (Messstellenumschaltung)
Beschreibung der Relaisausgänge poten- programmierbar: Grenzwert 2 tialfreier Klemmen 6,7,8 Relais schaltet bei Grenz- - Dauerkontakt Wechsler - Impuls (1-99 Sekunden/Minuten) wertüberschreitung von: - Intervall (1-99 Sekunden/Minuten) Grenzwert 2 oder - Hysterese (1., 2., oder 3. Grenz Messstelle 2 wertüberschreitung Nähere Beschreibung und Programmierung finden Sie im Kapitel "Schaltfunktionen der Grenzwertausgänge GW1 und GW2"! Meßst. -
Seite 41: Alarm (Störmeldeausgang)
Beschreibung der Relaisausgänge Alarm (Störmeldeausgang) Der Ausgang "Alarm" ist ein potenzialfreier Relais-Wechslerkontakt. Alarm Bei störungsfreiem Betrieb ist der Kontakt zwischen den Klemmen 15 - 16 geschlossen und zwischen 14 - 16 geöffnet. Bei Spannungsaus- Klemmen 14,15,16 fall ist der Kontakt zwischen den Klemmen 14 - 16 geschlossen und zwischen 15 - 16 geöffnet. -
Seite 42: Informationsmenü "I
Informationsmenü "i" Informationsmenü "i" Im Informations-Menü können Sie aktuelle Einstellungen und Zu- Kundendienst (2) stände des Gerätes, die Fehlerhistorie, den Termin der nächsten Wartung und die Kundendienstadresse abfragen. Anzeige der Kundendienst- adresse oder z. B. einer Ser- vice-Telefonnummer. Aufruf (1) Sie können diese drei Zeilen in der Grundprogrammierung frei Mit der Taste... -
Seite 43: Programmmenü "M
Programmmenü "M" Programmmenü "M" Service I (2) Aufruf: (1) Mit der Taste rufen Sie das Programm-Menü "M" auf. Eingabe Indikator (3) Geben Sie bei jeder Nachfül- Außer der Grundprogrammierung können Sie alle Funktionen ohne lung oder bei einem Flaschen- Passwortschutz aufrufen. wechsel des Indikators den neuen Füllstand ein. -
Seite 44: Wartung Quittieren
Drücken Sie die Tasten Grundprogrammierung "M" und "i" und schalten Diesen Menüpunkt erreichen Sie nur nach Eingabe des Passwortes! das Testomat 2000 ® Gerät ein. Nachdem Sie das Passwort eingegeben und mit "ENTER" bestätigt Achtung: Alle bisher haben, können Sie die Grundprogrammierung des Gerätes durchfüh- eingebenen Daten wer- den überschrieben! -
Seite 45: Struktur Der Grundprogrammierung
Programmmenü "M" Struktur der Grundprogrammierung Zum Aufruf der werkseitigen Grundprogrammierung ist das Gerät bei gleichzeitigem Gedrückthal- ten der beiden Tasten "M" und "i" einzuschalten. ACHTUNG, die letzte Programmierung geht ver- loren! -
Seite 46: Fehlermeldungen/Störungshilfe
Fehlermeldungen/Störungshilfe Fehlermeldungen/Störungshilfe Display Meldung / Anzeige (blin- Geräte-Folgefunktionen Beschreibung, mögliche Abhilfe, Maßnahmen zur kend, zur gewählten Anzeige) Ursachen Fehlerbehebung - Nach Programmierung: - Interner Spannungsausfall Sicherung F4 oder F8 FSt. AUSFALL 24V der 24 V-Versorgung auswechseln Daueralarm oder Mel- (Die Kontrolllampe deimpulse "Power"... -
Seite 47: Weitere Hinweise
Fehlermeldungen/Störungshilfe Weitere Hinweise Fehlerbild Mögliche Ursachen Abhilfe, Maßnahmen zur Fehlerbehebung - Falscher Messwert am Ausgang oder Sicherung F7 auswechseln Stromschnittstelle arbeitet nicht korrekt kein Strom messbar Schnittstellenplatine auswechseln Gerät ohne Funktion, obwohl einge- - Sicherungen F9, F5 oder F2 (240 ... -
Seite 48: Instandhaltung Und Wartung
Reinigung der Messkammer und der Sichtscheiben Gerät ausschalten oder Taste "STANDBY" betätigen. Entfernen Sie eventuell noch in der Messkammer befindliches Wasser: SERVICE I HANDBETRIEB Kammer leeren Handventil der Nebenleitung zum Testomat 2000 schließen. ® Spannverschluss entriegeln, die Messkammer nach oben kip- pen und herausnehmen. -
Seite 49: Einbau Der Sichtscheiben
Sichtscheiben zerbrechen. Reinigung des Regler-/Filtergehäuses Handventil der Nebenleitung zum Testomat 2000 ® schließen. Entspannen Sie das Leitungssystem des Testomat 2000 ® mit der Funktion: SERVICE HANDBETRIEB Kammer spülen Gerät ausschalten und Schlauchanschlüsse am Filtergehäuse lösen. - Seite 50 Instandhaltung und Wartung dennoch verschmutzt sein, reinigen Sie die Oberfläche mit Isopropa- nol (niemals andere Lösungsmittel verwenden).
-
Seite 51: Ersatzteile Und Zubehör Testomat 2000® Clo2
Ersatzteile und Zubehör Testomat 2000® CLO2 Ersatzteile und Zubehör Testomat ® 2000 CLO2 Art.-Nr. Druckregler Art.-Nr. Geräte-Ersatzteile 40125 Regler- / Filteraufnahme, kpl. 31582 Sicherung GS-M 5x20E 4 A 40120 Regler- / Filteraufnahme 40294 Grundplatine T2000 kpl. 230 V 40129 Reglerstopfen T2000, kpl. -
Seite 52: Zubehör
Ersatzteile und Zubehör Testomat 20 Zubehör Reagenz Typ Art.-Nr.: Testomat 2000 Chlordioxid Reagenzsatz 156265 Eine aktuelle Gesamtübersicht des verfügbaren Zubehöres finden Sie in unserem Lieferprogramm. Art.-Nr. Bezeichnung 040123 Umrüstsatz für Wasserzulauf T2000 *) 270305 Schnittstellenkarte 0/4 - 20 mA SK 910... -
Seite 53: Technische Daten
Außendurchmesser 6/4x1 mm Wasserablauf: Schlauch mit Innendurchmesser 12 mm Wassertemperatur: 10 bis 40 °C * Beim Einsatz des Testomat 2000 ® bei einem Vordruck von 0,3 bar muss sichergestellt werden, dass mindestens eine Fließmenge von 400 ml/min über die Messkammer fließen kann. -
Seite 54: Konformitätserklärung
Technische Daten Konformitätserklärung... -
Seite 55: Produktübersicht Testomat 2000®- Geräte
Produktübersicht Testomat 2000®- Geräte ® Produktübersicht Testomat 2000 - Geräte Einsatzbereich/Funktionen Modell/Typ Messparameter Messbereich • Wasserhärte 0,05-25 °dH • universell für Wasserauf- • Carbonathärte 0,5-20 °dH ® Testomat 2000 bereitungsanlagen • p-Wert 1-15 mmol/l • zugelassen für Kesselhäuser • minus-m-Wert 0,05-0,5 mmol/l ®... -
Seite 56: Checkliste Testomat 2000
Bleibt das Testomatgerät – außer bei Wartungsarbeiten/Notfällen – ständig Nein Siehe „Allgemeine Hinweise für den ® mit Netzspannung versorgt? Betrieb von Testomat 2000 (Zeitweiliges Ausschalten nur mit Taste „Standby“ oder Eingang „Stop“!) Testomat ® ECO“ Nähere Angaben zu Fehlermeldungen und möglichen Störungsursachen finden Sie in der Bedienungsanleitung unter „Fehlermeldungen / Hilfe bei Störungen“. -
Seite 57: Geräteeinstellungen Testomat 2000
® Geräteeinstellungen Testomat 2000 CLO2 Achtung! Ihre Einstellungen können im Fall einer Reparatur eventuell gelöscht werden. Darum notieren Sie Ihre Geräteeinstellungen in der Tabelle, bevor Sie das Gerät zur Reparatur an unser Serviceteam senden. Bitte legen Sie eine Kopie dem Gerät bei. Wenn Sie die Einstellungen notiert haben, können sie nach der Reparatur durch Ihr Servicepersonal problemlos wieder eingegeben werden. - Seite 58 Gebrüder Heyl Analysentechnik GmbH & Co. KG Orleansstraße 75b D 31135 Hildesheim Testomat_2000_CLO2_D_210923 www.heylanalysis.de Scannen Sie den Code und besuchen Sie uns auf unserer Homepage!
