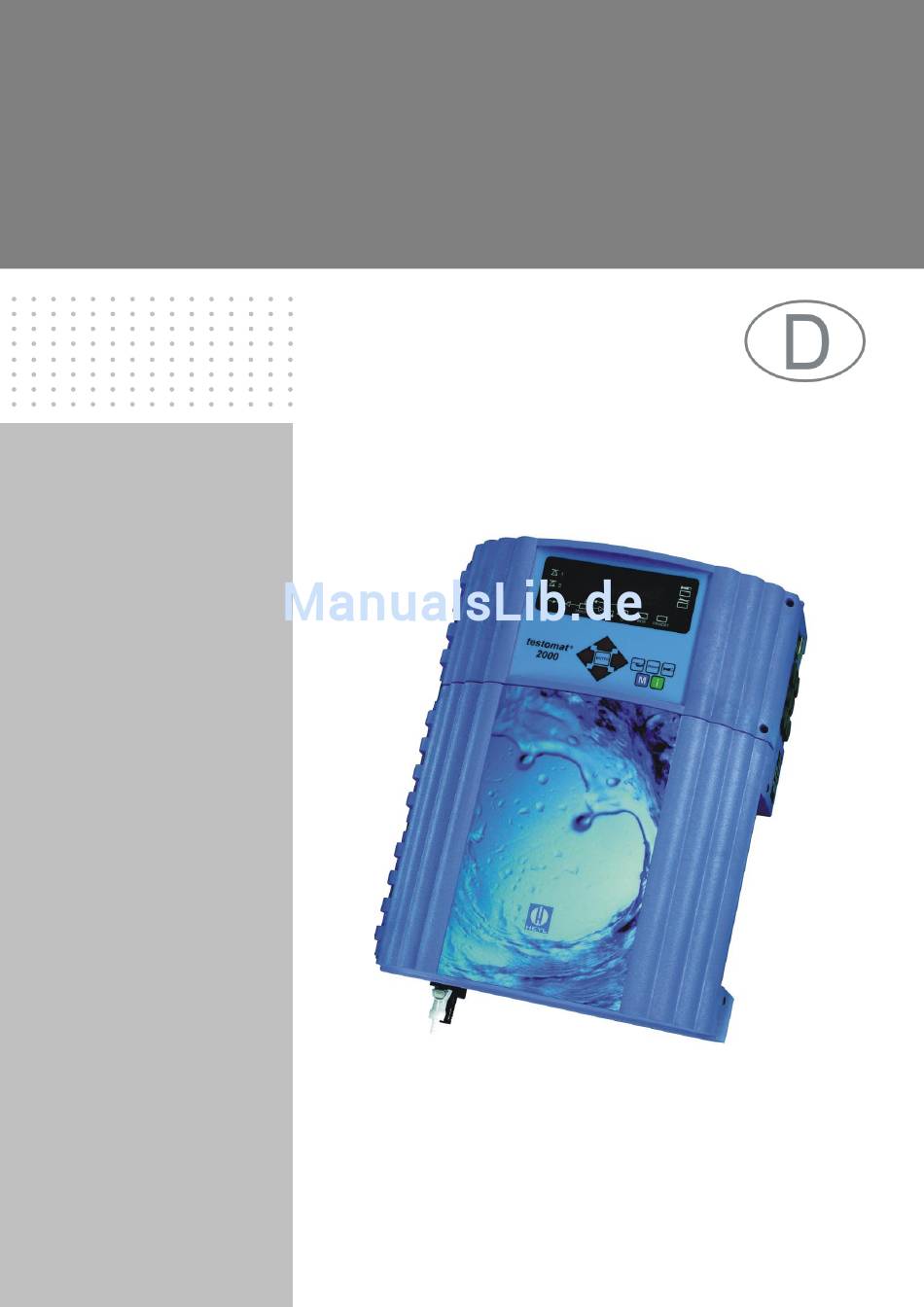

- Seite 1 Bedienungsanleitung ® Testomat 2000 CLT self clean Prozess - Fotometer für Gesamtchlor 0 – 2,5 ppm mit Reinigungsfunktion...
-
Seite 2: Inhaltsverzeichnis
Bei der Entsorgung ................6 Lieferumfang ..................7 Leistungsbeschreibung ..............7 Anwendungshinweise ................ 8 Montage ....................9 ® Einsatz des Testomat 2000 CLT im Druckbereich 0,3 bis 1 bar ..9 ® Testomat 2000 CLT montieren ............9 Wasserzulauf und Wasserablauf anschließen ........10 Wasserzulauf .................. - Seite 3 Fehlermeldungen/Störungshilfe ............48 Weitere Hinweise ................49 Instandhaltung und Wartung ............50 Beschreibung der Wartungsarbeiten ..........50 Pflegehinweise ..................51 ® Ersatzteile und Zubehör Testomat 2000 CLT ....... 52 Zubehör ....................53 Technische Daten ................54 Konformitätserklärung ................. 55 ®...
-
Seite 4: Wichtige Sicherheitsinformationen
Stellen Sie sicher, dass die Bedienungsanleitung jederzeit für alle Benutzer zugänglich ist. ® Geben Sie das Testomat 2000 CLT -Gerät an Dritte stets zu- sammen mit dieser Bedienungsanleitung weiter. Beachten Sie die Gefahrenhinweise und Sicherheitsratschläge beim Einsatz von Reagenzien, Chemikalien und Reinigungsmit- teln. -
Seite 5: Warnhinweise In Dieser Anleitung
Wenn diese Information nicht beachtet wird, kann das zu Verschlech- terungen im Betriebsablauf führen. Weiterführende Dokumentation ® Das Testomat 2000 CLT -Gerät ist eine Anlagenkomponente. Be- achten Sie daher auch das Wartungshandbuch Testomat ® ® 2000 /Testomat ECO und die Anlagendokumentation des Anlagen- herstellers. -
Seite 6: Bei Der Montage
HINWEIS stabile Versorgungsspannung. Verwenden Sie ggf. einen Netzfil- ter, um Störspannungen, die z. B. von Magnetventilen oder großen ® Motoren ins Netz gelangen können, vom Testomat 2000 CLT - Gerät fernzuhalten. Verlegen Sie die Verbindungsleitungen nie- mals parallel zu Netzleitungen. -
Seite 7: Lieferumfang
Schraubverschluss der Reagenzflasche 1 Bedienungsanleitung Leistungsbeschreibung ® Das Prozessfotometer Testomat 2000 CLT ist ein robuster nass- chemischer Online-Monitor zur Überwachung des Gehaltes an Ge- samtchlor im Bereich von 0 bis 2,5 mg/l (ppm) unter Anwendung des fotometrischen Analysenprinzips. Das Gerät arbeitet nach der DPD- Methode in Anlehnung an EN ISO 7393-2. -
Seite 8: Anwendungshinweise
® Ein störungsfreier Betrieb des Testomat 2000 CLT Gerätes ist ® nur bei Verwendung von Heyl Testomat 2000 -Reagenzien. Beachten Sie bitte, dass andere Oxidationsmittel als Chlor wie z.B. Ozon, Chlordioxid oder Wasserstoffperoxid ebenfalls erfasst werden und das Messergebnis erhöhen! (Näheres siehe EN ISO 7393 Abschnitt 9) ... -
Seite 9: Montage
Gefahr durch fehlerhafte Montage! ® WARNUNG Montieren Sie das Testomat 2000 CLT -Gerät an einem Ort, an dem es vor Tropf- und Spritzwasser, Staub und aggressiven Sub- stanzen geschützt ist – z. B. in einem Schaltschrank oder an einer geeigneten Wand. -
Seite 10: Wasserzulauf Und Wasserablauf Anschließen
Wasserzulauf Das Messwasser wird der Hauptwasserleitung der Wasseraufberei- ® tungsanlage entnommen und dem Zulaufstutzen des Testomat 2000 CLT zugeführt. Das Gerät ist serienmäßig mit einem Steckanschluss für Kunststoffschläuche 6/4 x 1 ausgestattet (Außendurchmesser 6 mm/ Innendurchmesser 4 mm, Wandstärke 1 mm). -
Seite 11: Netzspannung Und Geräte Anschließen
Verlegen Sie die Verbindungsleitungen und die Netzleitungen ge- trennt voneinander. Verbinden Sie das Gerät mit dem Schutzleiter (bei 230/115 VAC). ® Halten Sie Störspannungen vom Testomat 2000 CLT -Gerät fern – z. B. durch Netzfilter. Schirmen Sie das Gerät von starken elektromagnetischen Feldern ®... -
Seite 12: Innenaufbau Testomat 2000 Clt
Montage ® Innenaufbau Testomat 2000 Klemmleiste für Eingänge Start, Stop, IN1, IN2, und Ausgang OUT Netzschalter Klemmleiste für Netzeingänge und Netzausgänge Klemmleiste Relaisausgänge Dosierpumpe Wasseranschlüsse, Einlass und Auslass ... -
Seite 13: Netzspannung Anschließen
Montage Netzspannung anschließen Schließen Sie das Gerät nur an die dafür vorgesehene Netzspan- nung an. Entnehmen Sie die geeignete Netzspannung dem Typen- schild. Zum Anschließen der Kabel gehen Sie bitte wie nachfolgend beschrieben vor: Lösen Sie die beiden Befestigungsschrauben und öffnen Sie ... -
Seite 14: Anlagenkomponenten Anschließen
Montage Anschlussbeispiel Anlagenkomponenten anschließen Grenzwertkontakt GW 1 schaltet Netzspannung Schließen Sie die Anlagenkomponenten an die Ausgangsklemmen der Relais 1 bis 19 an (z.B. Ventile) Benötigen die Anlagenkomponenten Netzspannung, führen Sie die geschaltete Netzspannung (l) auf den Wurzelkontakt des jewei- ligen Relais (siehe nebenstehendes Anschlussbeispiel für 230 ... -
Seite 15: Ein- Und Ausgänge Anschließen
Montage Ein- und Ausgänge anschließen Für Steuerungs- und Überwachungsfunktionen besitzt das Testomat ® 2000 CLT -Gerät die nachfolgend beschriebenen Anschlüsse. Geben Sie auf diese Anschlüsse keine äußere Spannung! Achten Sie darauf, dass die Adern in den Klemmen fest sitzen ... -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Umgang mit Reagenzien Beachten Sie das entsprechende Sicherheitsdatenblatt! VORSICHT ® Ein einwandfreier Betrieb des Testomat 2000 CLT-Gerätes ist nur ® bei Verwendung von Heyl Testomat 2000 -Reagenzien gewähr- leistet! Reagenzflaschen einsetzen Öffnen Sie die untere Gehäusetür durch Ziehen an der rechten Seite ... -
Seite 17: Geräteeinstellungen Und Dateneingabe
Eingabetasten für die Programmierung (Cursorblock) und Funkti- onstasten. ® Testomat 2000 CLT -Gerät ein-/ausschalten (1) Netzschalter Schalten Sie mit diesem Schalter das Gerät ein- bzw. aus (2) Gerätesicherung (intern) ® Diese Sicherung schützt das Testomat 2000 CLT -Gerät bzw. die Ausgänge vor Überlast und Kurzschluss... -
Seite 18: Anzeigefunktionen
Funktionen der Bedienungs- und Anzeigeelemente Anzeigefunktionen Analysen- Einlass Ohne Dosier- Analy- Auslass stopp lass- Funktion! meldung se läuft lass- ventil Ventil 1 Grenzwertstatusanzeigen (rot/grün) Bei Erreichen oder Überschreiten des Grenzwertes 1 leuchtet die Anzeige 1 rot. Ist der Grenzwert unterschritten leuchtet die Anzei- ge 1 grün. -
Seite 19: Bedienungselemente Und Funktionstasten
Funktionen der Bedienungs- und Anzeigeelemente Bedienungselemente und Funktionstasten Programmier- tasten (Cursorblock) CLT self clean Funktionstasten Mit der Taste "Hand" starten Sie eine Analyse von Hand Mit der Taste "STANDBY" schalten Sie das Gerät in den Bereitschaftsmodus (Es werden keine automatischen Analysen durchgeführt: Analysenstopp) ... -
Seite 20: Bediensystematik
Funktionen der Bedienungs- und Anzeigeelemente Bediensystematik Geräteeinstellungen und Dateneingabe Eingabe von Datum, Uhrzeit und Wochentag Testomatgerät (Display) Drücken Sie die Taste "M" in Anzeigefunktion Es erscheint das Grundmenü " " Wählen Sie mittels Cursorblock den gewünschten Me- nüpunkt " "... -
Seite 21: Passwortschutz Und Grundprogrammierung
Testomatgerät (Display) Für Dateneingabe und Einstellungen im Grundprogramm ist ein vier- in Anzeigefunktion stelliges Passwort nötig. Das Passwort besteht aus der umgekehrten ® Ziffernfolge der aktuellen Uhrzeit des Testomat 2000 CLT -Gerätes. Passworteingabe Drücken Sie die Taste "M" Es erscheint das Grundmenü "... -
Seite 22: Betriebsart Auswählen
Passwortschutz und Grundprogrammierung Betriebsart auswählen Unter dem Menüpunkt können Sie die Art der Analy- ® sensteuerung auswählen. Beim Testomat 2000 CLT haben Sie viel- fältige Auswahlmöglichkeiten: Zeitsteuerung, Mengensteuerung mit- tels Wasserzähler, dynamische Analysenauslösung und externe Ana- lysenauslösung. Kleinste Pausenzeit = 0 Minuten zwischen den Analysen. Größte Zeitsteuerung Pausenzeit = 99 Minuten. - Seite 23 Passwortschutz und Grundprogrammierung Kleinstes Intervall = 1 Liter, größtes Intervall = 9999 Liter. Nach Mengensteuerung Durchfluss der programmierten Wassermenge wird die Analyse Auslösung durch Wasser- durchgeführt. Vor der Analyse wird die Leitung und die Messkammer zähler gespült (programmierte Spülzeiten beachten). ▼▲...
-
Seite 24: Anzeigeeinheit Auswählen
Bestätigen Sie die Auswahl mit "ENTER" Parameter auswählen ® Sie können mit dem Testomat 2000 CLT freies Chlor oder Ge- samtchlor messen. Wählen Sie den Parameter welchen Sie mit dem Gerät messen möchten (“m”-Menü). Für freies Chlor benötigen Sie die Reagenzien A und B, für Gesamtchlor die Reagenzien A, B und... - Seite 25 Passwortschutz und Grundprogrammierung 1.) Wenn Sie mit dem Gerät Gesamtchlor gemessen haben und än- dern den Parameter auf freies Chlor, müssen Sie den Druck- schlauch des Reagenz C von der Messkammeraufnahme lösen und den Anschluss mit der Blindverschraubung verschließen! Das Rea- genz C beeinflusst sonst die Messung des freien Chlors und Sie er- halten falsche Messwerte! 2.) Wenn Sie mit dem Gerät freies Chlor gemessen haben und än-...
-
Seite 26: Weitere Grundprogrammierdaten Eingeben
Bei längeren Stillstandszeiten der Anlage und bei großen Analysenintervallen ist es sinnvoll, eine Spülzeit von mehr als 60 Sekunden zu wählen. Das Spülen erfolgt durch gleichzeitiges ® Öffnen des Eingangs- und Ausgangsventils des Testomat 2000 CLT. Dauer des Analysenintervalles HINWEIS ... -
Seite 27: Intervallpause
Weitere Grundprogrammierdaten eingeben Intervallpause Bei zeitgesteuerter Analysenauslösung wird der Abstand zwischen zwei Analysen (zuzüglich Spülzeit) durch die Intervallpause be- stimmt. Der kürzeste Abstand kann 0 Minuten betragen. Es werden dann ununterbrochen Analysen durchgeführt. Der größte Abstand beträgt 99 Minuten. Wählen Sie im Menü... -
Seite 28: Hysterese
Weitere Grundprogrammierdaten eingeben Hysterese Der jeweilige Grenzwertausgang schaltet erst nach der ersten, der Unterdrückung zweiten oder der dritten Schlecht-Analyse (Erstwert- bzw. Zweitwert- von Schlecht- unterdrückung). Dies gibt erhöhte Sicherheit bei der Auswertung der Analysen Analyse z. B. nach dem Umschalten der Messstelle oder bei eventu- ell unzureichendem Spülen der Probenahmeleitung. -
Seite 29: Schaltfunktionen Der Grenzwertausgänge Gw1 Und Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktionen der Grenzwertausgänge GW1 und GW2 Schaltfunktion 0, Dauer Diagramm der Schalt- Wird der Grenzwert GW1 oder GW2 überschritten, schaltet Aus- funktionen gangsrelais GW1 oder GW2. Wird der Grenzwert GW1 oder GW2 ohne Verriegelung unterschritten, fällt das entsprechende Relais wieder ab. -
Seite 30: Schaltfunktion 5, Bereich Gw1-Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktion 5, Bereich GW1-GW2 Überwachung des Bereichs zwischen den Grenzwerten GW1 und GW2. Ist der Grenzwert GW1 überschritten, schaltet das Relais GW1 und die LED „GW1“ leuchtet rot. Ist der Grenzwert GW2 unterschritten, schaltet das Relais GW2 und die LED “GW2”... -
Seite 31: Alarm/Meldung
Weitere Grundprogrammierdaten eingeben Alarm/Meldung Das Gerät besitzt einen Relaisausgang Alarm zur Störungsmeldung. ▼▲ Die Ereignisse, die eine Störung des Gerätes bedeuten oder eine Meldung auslösen sollen, können wahlweise einen Alarm "A" (Dauer- kontakt) oder eine Meldung "M" (2-Sekunden-Impuls) zur Folge ha- ben. -
Seite 32: Reinigungsfunktion
Messkammer zugegeben. Nach 30 Sekunden Reaktionszeit wird der Messkammerinhalt abgelassen. Anschließend wird die Messkammer gespült. Um eine optimale Reinigung zu erzielen, empfehlen wir: Testomat 2000 self clean Reinigungslösung, Art.-Nr.: 151105 Wichtige Sicherheitsinformationen VORSICHT Lesen Sie die Bedienungsanleitung sorgfältig und vollständig, bevor Sie mit dem Gerät arbeiten... -
Seite 33: Service Ii
Laboranalyse ermittelten Wert des Pro- benwassers. Sie können entweder den Korrekturfaktor ermitteln und direkt eingeben oder die Kalibrierung mit einer Standardlösung durchführen. Im zweiten Fall wird der Korrekturfaktor vom Testomat- gerät berechnet. Eingabe des Korrekturfaktors im Bereich von 0,1 bis 2,00 ▼▲... - Seite 34 Wählen Sie den Menüpunkt " " Bestätigen Sie die Auswahl mit "ENTER" ® Der Testomat 2000 CLT beginnt mit dem Analysenzyklus. Ist eine Spülzeit programmiert, warten Sie mit dem Befüllen der Mess- kammer bis das Ausgangsventil schließt (LED "OUT" erlischt). ...
-
Seite 35: Betriebszeit Rücksetzen
Bestätigen Sie die Auswahl mit "ENTER" In der Anzeige der Betriebszeit erscheint "000000h" Wartungsintervall ▼▲ ® Das Einhalten von Wartungsintervallen wird vom Testomat 2000 CLT überwacht und angezeigt. Programmieren Sie hier das ge- wünschte Wartungsintervall in Tagen. (0 Tage bedeutet kein War- tungsintervall) ... -
Seite 36: Beschreibung Der Signal -Eingänge/Ausgänge
Beschreibung der Signal -Eingänge/Ausgänge Beschreibung der Signal - Eingänge/Ausgänge Beschaltung der Signaleingänge VORSICHT Beschalten Sie die Signaleingänge "Start", "Stop", "IN1" und "IN2" nur mit potentialfreien Kontakten! Beschalten mit externer Spannung führt zu Schäden am Gerät! Funktion Prüfzeit Aktion Start keine In Betriebsart EXTERN star- Start... - Seite 37 Beschreibung der Signal -Eingänge/Ausgänge Funktion Prüfzeit Aktion fest, Solange der Kontakt am Externe Messstellenum- Eingang aktiv ist, werden Klemmen 24,25 Sekunden schaltung Analysen von Messstelle 2 (2 Messstellen extern wur- durchgeführt den programmiert) Wählen Sie im Menü ▼▲ => =>...
-
Seite 38: Schnittstellen (Optional)
Steckplatine mit der Bauteileseite nach links in den linken Steck- platz einsetzen. (Kontakt Nr.1 ist oben) ® Testomat 2000 einschalten. Gewünschte Stromart (0/4-20mA) programmieren (bei SK910). Überwachung von einer Messstelle Durch den Anschluss eines Schreibers können die Analysenergeb- nisse dokumentiert werden. -
Seite 39: Überwachung Von Zwei Messstellen
Beschreibung der Signal -Eingänge/Ausgänge Überwachung von zwei Messstellen Das nebenstehende Beispiel zeigt die Darstellung des Stromverlau- fes bei 4-20 mA und der Benutzung von zwei Messstellen. Es werden abwechselnd Messstelle 1 und Messstelle 2 gemessen. Der Messwert 1 wird in der Displayzeile 2 (M1:) und der Messwert 2 in der Zeile 3 (M2:) angezeigt. -
Seite 40: Berechnung Der Ausgangsströme
= Anzeigewert im Display in der gewählten Einheit Maximalwert = Endwert der eingesetzten Reagenzien (2,5 mg/l) Serielle Schnittstelle RS232 ® Die Anbindung des Testomat 2000 CLT an einen Protokolldrucker über die serielle Schnittstelle RS232 ermöglicht den Ausdruck von Messergebnissen und Fehlermeldungen. Die Analysen können hier- mit kontinuierlich protokolliert werden. -
Seite 41: Beschreibung Der Relaisausgänge
Spülen (externes Spülventil) Spülventil Unmittelbar vor jeder Analyse wird das externe Spülventil für die pro- Klemmen 1,2 grammierte Zeit geöffnet und damit die Leitung bis zum Testomat ® 2000 CLT mit Messwasser gefüllt. Stellen Sie bitte sicher, dass die programmierte Spülzeit ausreichend ist. -
Seite 42: Meßst. 1/2 (Messstellenumschaltung)
Beschreibung der Relaisausgänge Meßst. 1/2 (Messstellenumschaltung) Wenn Sie das Gerät zur Überwachung von zwei Messstellen ver- Messstellen- wenden, müssen an diesen Ausgang die Magnetventile (einzelne umschaltung Ventile oder ein 3/2-Wegeventil) der jeweiligen Probenahmeleitung Klemmen 9,10,11 angeschlossen werden. Die Klemmen sind den Messstellen fest zu- geordnet: Klemme 9 = Messstelle 1 , Klemme 10 = Messstelle 2 ... -
Seite 43: Alarm (Störmeldeausgang)
Beschreibung der Relaisausgänge Alarm (Störmeldeausgang) Der Ausgang "Alarm" ist ein potenzialfreier Relais-Wechslerkontakt. Bei störungsfreiem Betrieb ist der Kontakt zwischen den Klemmen 15 Alarm - 16 geschlossen und zwischen 14 - 16 geöffnet. Bei Spannungsaus- Klemmen 14,15,16 fall ist der Kontakt zwischen den Klemmen 14 - 16 geschlossen und zwischen 15 - 16 geöffnet. -
Seite 44: Informationsmenü "I
Informationsmenü "i" Informationsmenü "i" Im Informations-Menü können Sie aktuelle Einstellungen und Zu- Kundendienst (2) stände des Gerätes, die Fehlerhistorie, den Termin der nächsten Wartung und die Kundendienstadresse abfragen. Anzeige der Kundendienst- adresse oder z. B. einer Ser- vice-Telefonnummer. Aufruf (1) Sie können diese drei Zeilen in der Grundprogrammierung frei Mit der Taste... -
Seite 45: Programmmenü "M
Programmmenü "M" Programmmenü "M" Service I (2) Aufruf: (1) Mit der Taste rufen Sie das Programm-Menü "M" auf. Eingabe Reagenzien (3) Geben Sie bei jeder Nachfül- Außer der Grundprogrammierung können Sie alle Funktionen ohne lung oder bei einem Flaschen- Passwortschutz aufrufen. wechsel der Reagenzien den neuen Füllstand ein. - Seite 46 Grundprogrammierung "M" und "i" und schalten ® Diesen Menüpunkt erreichen Sie nur nach Eingabe des Passwortes! das Testomat 2000 Gerät ein. Nachdem Sie das Passwort eingegeben und mit "ENTER" bestätigt Achtung: Alle bisher haben, können Sie die Grundprogrammierung des Gerätes durchfüh- eingegebenen Daten werden überschrieben!
-
Seite 47: Struktur Der Grundprogrammierung
Programmmenü "M" Struktur der Grundprogrammierung Zum Aufruf der werkseitigen Grundprogrammierung ist das Gerät bei gleichzeitigem Gedrückthal- ten der beiden Tasten "M" und "i" einzuschalten. ACHTUNG, die letzte Programmierung geht ver- loren! -
Seite 48: Fehlermeldungen/Störungshilfe
Fehlermeldungen/Störungshilfe Fehlermeldungen/Störungshilfe Display Meldung / Anzeige (blin- Geräte-Folgefunktionen Beschreibung, mögliche Abhilfe, Maßnahmen zur kend, zur gewählten Anzeige) Ursachen Fehlerbehebung - Nach Programmierung: - Interner Spannungsausfall Sicherung F4 oder F8 FSt. AUSFALL 24V der 24 V-Versorgung auswechseln Daueralarm oder Melde- (Die Kontrolllampe impulse ... -
Seite 49: Weitere Hinweise
Fehlermeldungen/Störungshilfe Weitere Hinweise Fehlerbild Mögliche Ursachen Abhilfe, Maßnahmen zur Fehlerbehebung - Falscher Messwert am Ausgang oder Sicherung F7 auswechseln Stromschnittstelle arbeitet nicht korrekt kein Strom messbar Schnittstellenplatine auswechseln Gerät ohne Funktion, obwohl einge- - Sicherungen F9, F5 oder F2 (240 Sicherungen auswechseln ... -
Seite 50: Instandhaltung Und Wartung
Gerät ausschalten oder Taste "STANDBY" betätigen. Entfernen Sie eventuell noch in der Messkammer befindliches Wasser: ® Handventil der Nebenleitung zum Testomat 2000 CLT schließen. Spannverschluss entriegeln, die Messkammer nach oben kip- pen und herausnehmen. ... -
Seite 51: Pflegehinweise
Spannverschluss. Reinigung des Regler-/Filtergehäuses ® Handventil der Nebenleitung zum Testomat 2000 CLT schließen. ® Entspannen Sie das Leitungssystem des Testomat 2000 CLT mit der Funktion: Gerät ausschalten und Schlauchanschlüsse am Filtergehäuse lösen. -
Seite 52: Ersatzteile Und Zubehör Testomat 2000® Clt
Ersatzteile und Zubehör Testomat 2000® CLT Ersatzteile und Zubehör Testomat ® 2000 Art.-Nr. Druckregler Art.-Nr. Geräte-Ersatzteile 40125 Regler- / Filteraufnahme, kpl. 31582 Sicherung GS-M 5x20E 4 A 40120 Regler- / Filteraufnahme 40294 Grundplatine T2000 kpl. 230 V 40129 Reglerstopfen T2000, kpl. -
Seite 53: Zubehör
Ersatzteile und Zubehör Testomat 2000® CLT Zubehör Reagenz Typ Art.-Nr.: CL2250A, Chlor 0 – 2,5 mg/l (ppm), Reagenz A 156230 CL2250B, Chlor 0 – 2,5 mg/l (ppm), Reagenz B 156231 CL2250C, Chlor 0 – 2,5 mg/l (ppm), Reagenz C 156232... -
Seite 54: Technische Daten
14 mm Wassertemperatur: 10 bis 40 °C ® * Beim Einsatz des Testomat 2000 bei einem Vordruck von 0,3 bar muss sichergestellt werden, dass mindestens eine Fließmenge von 400 ml/min über die Messkammer fließen kann. Konstruktive Änderungen behalten wir uns im Interesse einer ständigen Verbesserung vor! -
Seite 55: Konformitätserklärung
Konformitätserklärung... -
Seite 56: Produktübersicht Testomat 2000
Produktübersicht Testomat 2000®- Geräte ® Produktübersicht Testomat 2000 - Geräte Einsatzbereich/Funktionen Modell/Typ Messparameter Messbereich • Wasserhärte 0,05-25 °dH • universell für Wasserauf- • Carbonathärte 0,5-20 °dH ® Testomat 2000 bereitungsanlagen • p-Wert 1-15 mmol/l • zugelassen für Kesselhäuser • minus-m-Wert 0,05-0,5 mmol/l ®... -
Seite 57: Checkliste Testomat 2000
Bleibt das Testomatgerät – außer bei Wartungsarbeiten/Notfällen – ständig Siehe „Allgemeine Hinweise für den Nein ® mit Netzspannung versorgt? Betrieb von Testomat 2000 ® (Zeitweiliges Ausschalten nur mit Taste „Standby“ oder Eingang „Stop“!) ECO“ Testomat Nähere Angaben zu Fehlermeldungen und möglichen Störungsursachen finden Sie in der Bedienungsanleitung unter „Fehlermeldungen / Hilfe bei Störungen“. -
Seite 58: Geräteeinstellungen Testomat 2000
® Geräteeinstellungen Testomat 2000 CLT self clean Achtung! Ihre Einstellungen können im Fall einer Reparatur eventuell gelöscht werden. Darum notieren Sie Ihre Geräteeinstellungen in der Tabelle, bevor Sie das Gerät zur Reparatur an unser Serviceteam senden. Bitte legen Sie eine Kopie dem Gerät bei. Wenn Sie die Einstellungen notiert haben, können sie nach der Reparatur durch Ihr Servicepersonal problemlos wieder eingegeben werden. - Seite 60 Gebrüder Heyl Analysentechnik GmbH & Co. KG Orleansstraße 75b D 31135 Hildesheim Testomat_2000_CLT_selfclean_D_140723.doc www.heyl.de Scannen Sie den Code und besuchen Sie uns auf unserer Homepage!
