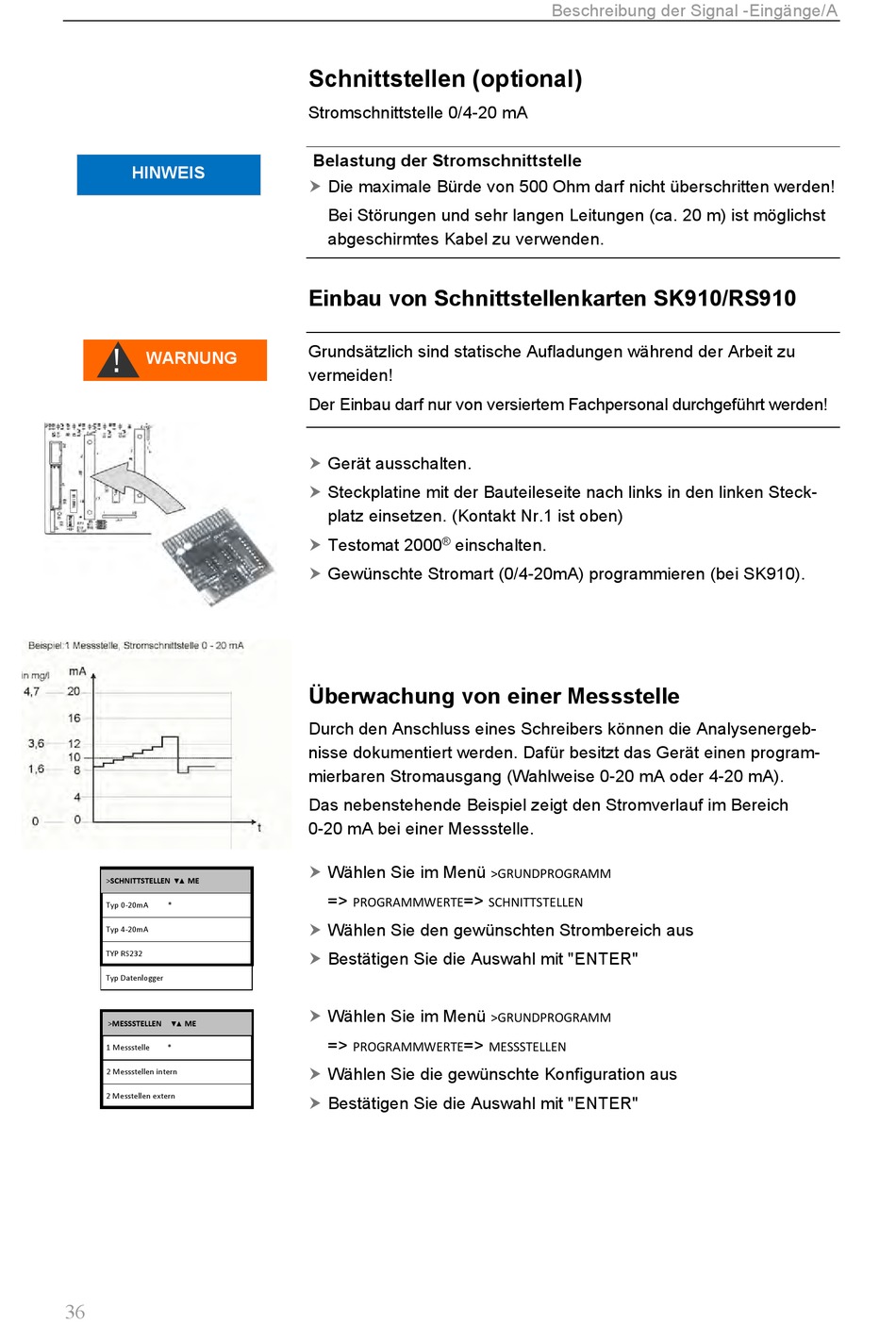

Schnittstellen (optional)
Stromschnittstelle 0/4-20 mA
Belastung der Stromschnittstelle
Die maximale Bürde von 500 Ohm darf nicht überschritten werden!
Bei Störungen und sehr langen Leitungen (ca. 20 m) ist möglichst
abgeschirmtes Kabel zu verwenden.
Einbau von Schnittstellenkarten SK910/RS910
Grundsätzlich sind statische Aufladungen während der Arbeit zu
vermeiden!
Der Einbau darf nur von versiertem Fachpersonal durchgeführt werden!
Gerät ausschalten.
Steckplatine mit der Bauteileseite nach links in den linken Steck-
platz einsetzen. (Kontakt Nr.1 ist oben)
Testomat 2000
®
einschalten.
Gewünschte Stromart (0/4-20mA) programmieren (bei SK910).
Überwachung von einer Messstelle
Durch den Anschluss eines Schreibers können die Analysenergeb-
nisse dokumentiert werden. Dafür besitzt das Gerät einen program-
mierbaren Stromausgang (Wahlweise 0-20 mA oder 4-20 mA).
Das nebenstehende Beispiel zeigt den Stromverlauf im Bereich
0-20 mA bei einer Messstelle.
Wählen Sie im Menü
=>
=>
PROGRAMMWERTE
Wählen Sie den gewünschten Strombereich aus
Bestätigen Sie die Auswahl mit "ENTER"
Wählen Sie im Menü
=>
=>
PROGRAMMWERTE
Wählen Sie die gewünschte Konfiguration aus
Bestätigen Sie die Auswahl mit "ENTER"
