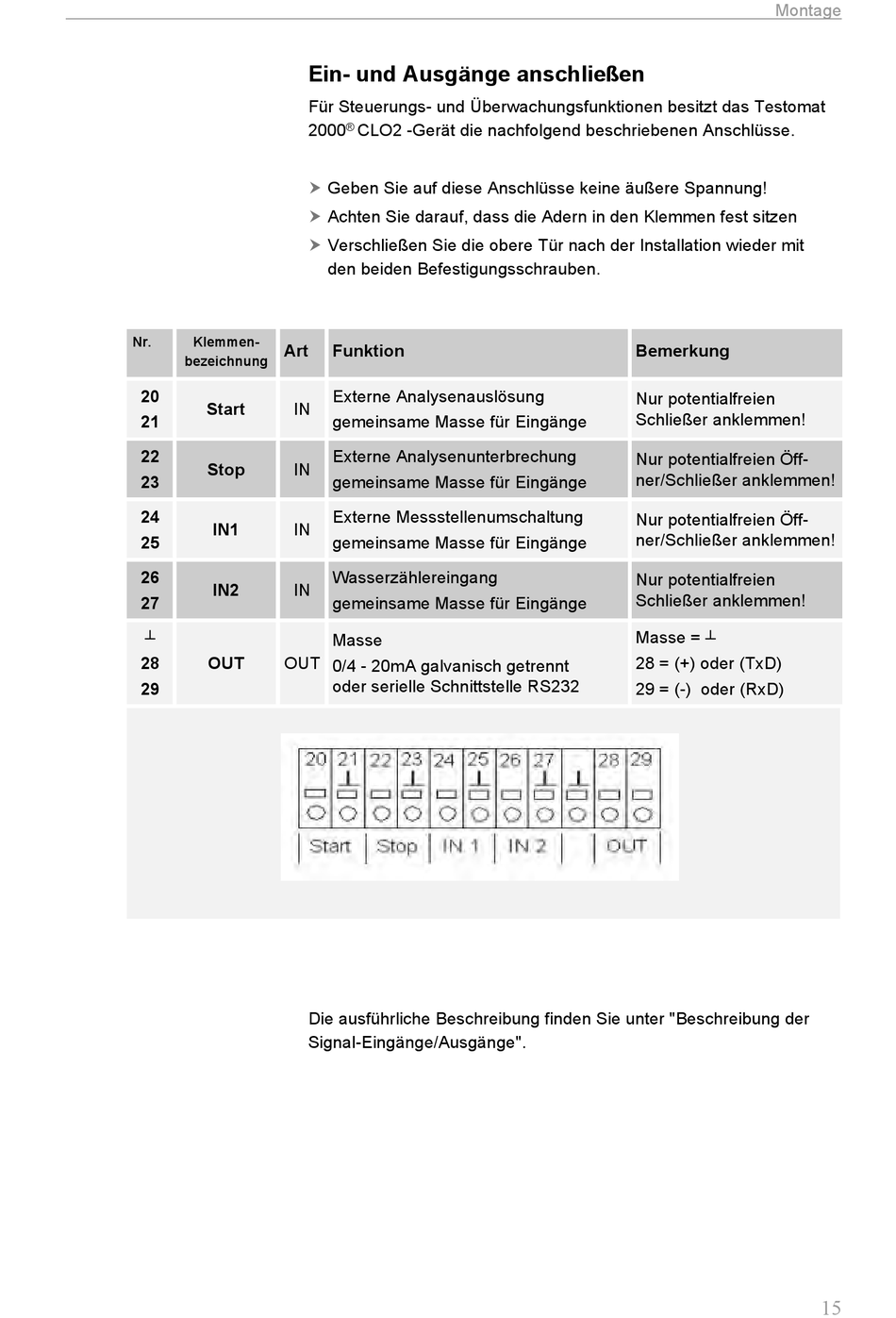

Ein- und Ausgänge anschließen
Für Steuerungs- und Überwachungsfunktionen besitzt das Testomat
2000
®
CLO2 -Gerät die nachfolgend beschriebenen Anschlüsse.
Geben Sie auf diese Anschlüsse keine äußere Spannung!
Achten Sie darauf, dass die Adern in den Klemmen fest sitzen
Verschließen Sie die obere Tür nach der Installation wieder mit
den beiden Befestigungsschrauben.
Funktion
Externe Analysenauslösung
gemeinsame Masse für Eingänge
Externe Analysenunterbrechung
gemeinsame Masse für Eingänge
Externe Messstellenumschaltung
gemeinsame Masse für Eingänge
Wasserzählereingang
gemeinsame Masse für Eingänge
Masse
0/4 - 20mA galvanisch getrennt
oder serielle Schnittstelle RS232
Die ausführliche Beschreibung finden Sie unter "Beschreibung der
Signal-Eingänge/Ausgänge".
Montage
Bemerkung
Nur potentialfreien
Schließer anklemmen!
Nur potentialfreien Öff-
ner/Schließer anklemmen!
Nur potentialfreien Öff-
ner/Schließer anklemmen!
Nur potentialfreien
Schließer anklemmen!
Masse = ┴
28 = (+) oder (TxD)
29 = (-) oder (RxD)
