Тип 02600xx / 02605xx / 02611xx

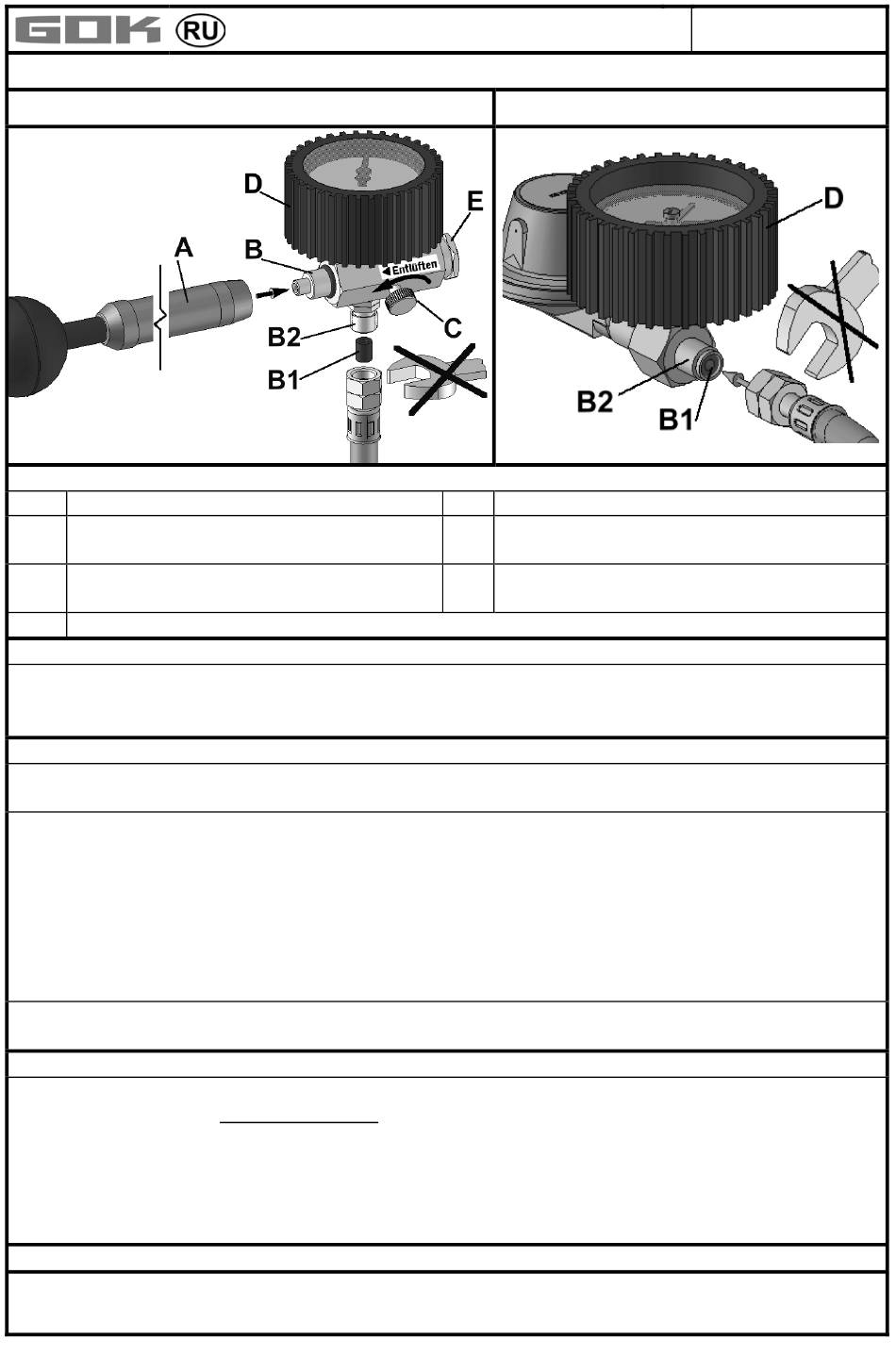

Обозначение:
A Насос в сборе IG M14x1
Присоединение щупа насоса
B
AG M14x1 O-кольцом
B1
Уплотнение ∅8,5 x ∅4,5 x 10
B2 Присоединен. щупа испытательного штрека AG G1/4LH-KN к уплотнению B1
Подготовка:
1.) Насос A навинтить на присоединение щупа B
2.) Соединить испытуемую линию с присоединением щупа B2 . (ВНИМАНИЕ:
вставленное уплотнение B1 делает применение вильчатых ключей ненужным!)
Опрессовка линии:
Винт с накатанной головкой C плотно затянуть против часовой стрелки, затем закачать линию до
максимального испытуемого давления.
Установка минимального испытуемого давления: винт с накатанной головкой C слегка
отпустить по часовой стрелке пока манометр не покажет желаемое давление, винт с
накатанной головкой C снова плотно затянуть. Затем с нужным испытуемым давлением
подождать мин.10 мин. до выравнивания температуры.
Только теперь начинается собственно испытание на герметичность
(ещё раз мин. 10 мин.)
При падении давления на манометре D все соединения, как например, паяные или
резьбовые соединения труб вновь испытать на герметичность.
Устройство предохранения от избыточного давления манометра E установлено
примерно на 1,5 бар.
ВНИМАНИЕ:
После окончания эксплуатационных испытаний и испытаний на герметичность все
запорные устройства плотно закрыть:
Вторичный пуск в эксплуатацию с одновременным контролем герметичности. Все места
соединений, включая контрольные, проверить на герметичность при помощи аэрозоля
для утечек по норме EN 14291 или при помощи других пригодных для этого
пенообразующих средств. Контроль на герметичность считается выполненным только с
результатом „герметичен".
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Регулярные повторные испытания манометров на точность.
• Бережное обращение с манометрами, постоянное хранение в контрольном чемодане.
Инструкция по обслуживанию
Прибор контроля герметичности
C Вентиляционный винт
D
Maнометр
Предохранительное устройство
E
манометра от избыточного давления
Артикул №. 02600-99 d
Издание 03/2020
