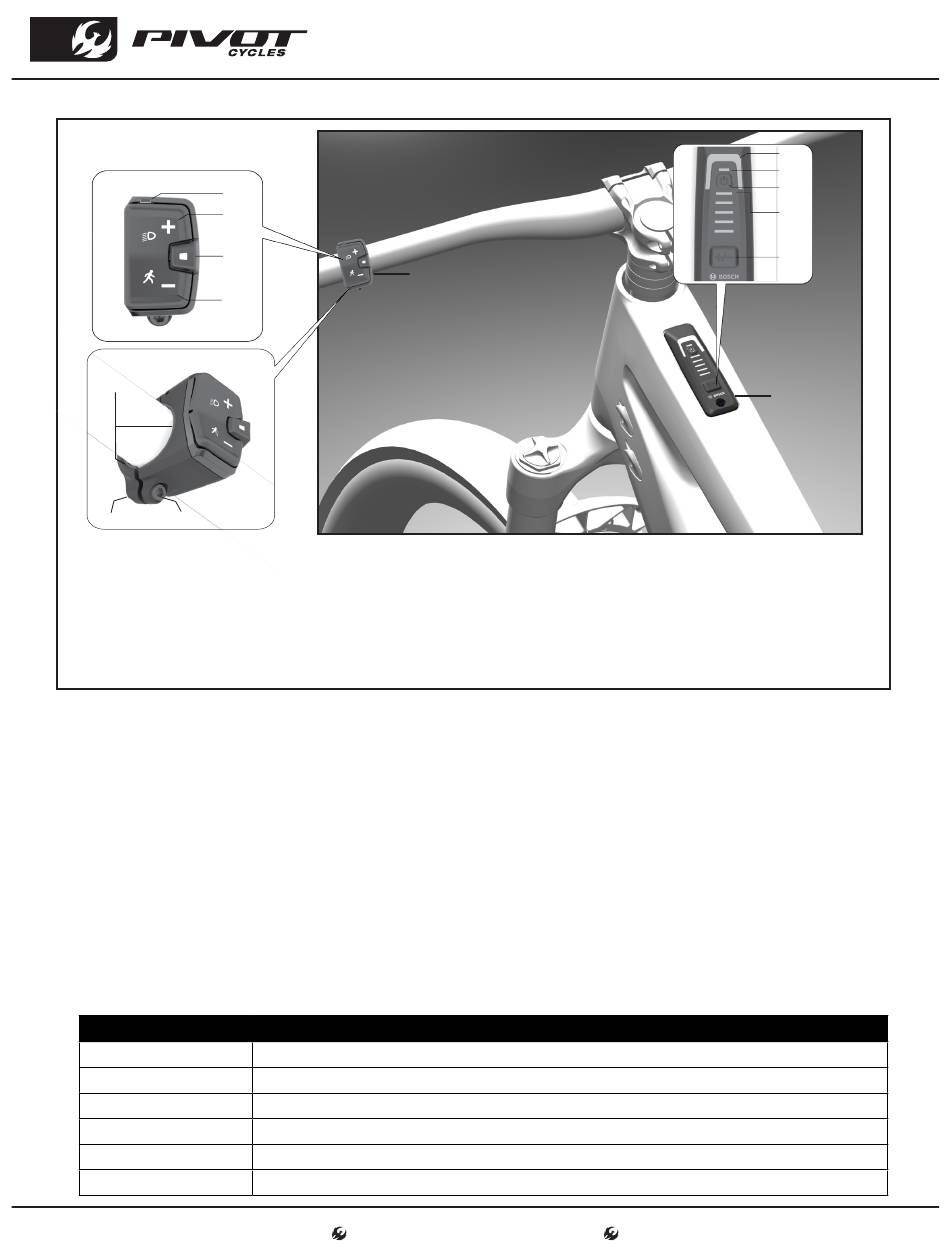

Funktionen des Mini Remotes und System Controllers
(7)
(9)
(8)
(1) Mini Remote Bedienelement
(2) System Controller
(3) LED-Anzeigelampe
(4) Erhöhen der Unterstützungsstufe +/Radbeleutchung
(5) Auswahltaste
(6) Verringern der Unterstützungsstufe –/Schiebehilfe
(7) Gummieinsatz/Akkuhalterung
Anpassung der Unterstützungsstufen
Die Unterstützungsstufe kann mit dem Mini Remote (1) oder mit dem System Controller (2)
•
ausgewählt werden.
Mini Remote: Drücke kurz (< 1 Sek.) die Taste + (4), um die Unterstützung zu erhöhen. Drücke kurz
•
(< 1 Sek.) die Taste – (6), um die Unterstützung zu verringern.
System Controller: Drücke kurz (< 1 Sek.) die Modi-Taste (14), um die Unterstützung zu erhöhen.
•
Drücke die Modi-Taste (14) länger als 1 Sekunde, um die Unterstützung zu verringern.
•
•
Die Unterstützungsstufe kann jederzeit, auch während der Fahrt, geändert werden und wird auf der
LED-Anzeige für die Unterstützungsstufe (10) farbig angezeigt. In der folgenden Tabelle gibt es eine
Beschreibung der LED-Farben und deren Unterstützungsstufen.
•
Das Shuttle AM verfügt auch über eine Schiebehilfe. Um die Schiebehilfe zu starten, drücke die
Taste (6) für < 1 Sekunde und halte sie gedrückt. Die Akkuladeanzeige (13) erlischt und ein weißes
Licht in Fahrtrichtung zeigt an, dass das System bereit ist. Das Loslassen der Taste (6) beendet die
Schiebehilfe.
LED FARBE
LED AUS
GRÜN
BLAU
LILA
ROT
BLINKENDE ANZEIGE Schiebehilfe. Die LEDs der Akkuladeanzeige (13) erlöschen und blinken dann in Fahrtrichtung.
(3)
(4)
(5)
(6)
BESCHREIBUNG DER UNTERSTÜTZUNGSSTUFE
Keine Unterstützung. Das Fahrrad kann wie ein normales Fahrrad gefahren werden.
Effektive Unterstützung mit maximalem Effizienzgrad, für maximale Reichweite.
Gleichmäßige Unterstützung, große Reichweite für Touren.
Optimale Unterstützung in jedem Terrain, verbesserte Dynamik und Spitzenleistung.
Maximale Unterstützung auch bei hoher Trittfrequenz, für sportliches Fahren.
www.pivotcycles.com
SCHNELLSTARTANLEITUNG
(1)
(8) Halterung
(9) Befestigungsschraube für Halterung
(10) LED-Anzeige für Unterstützungsstufe
(11) ABS-LED (optional)/Umgebungslichtsensor
(12) Ein/Aus-Taste
(13) LED's für Akkuladestandsanzeige
(14) Fahrmodi-Taste
(10)
(11)
(12)
(13)
(14)
(2)
