DJI MATRICE 350 RTK Handbuch

Vorschau ausblenden Andere Handbücher für MATRICE 350 RTK:

Kurzanleitung (76 Seiten)

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Handbuch

v1.0

2023.05

Inhaltsverzeichnis

Inhaltszusammenfassung für DJI MATRICE 350 RTK

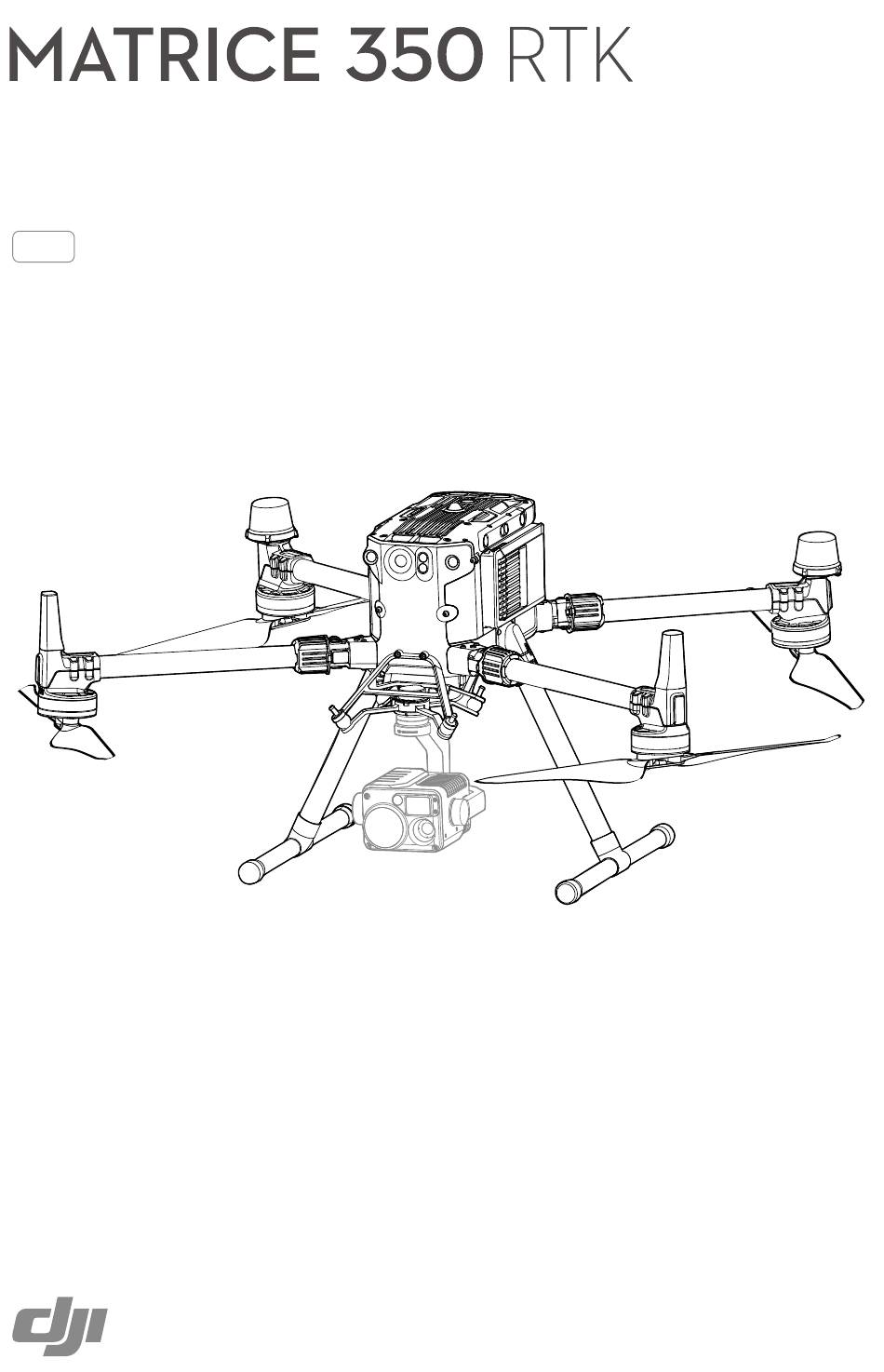

Seite 1 Handbuch v1.0 2023.05...
Seite 2: Dieses Dokument Ausdrucken
Dokument oder Teile davon zu nutzen, indem Sie es reproduzieren, übertragen oder verkaufen, oder anderen eine solche Nutzung zu gestatten. Sie sollten dieses Dokument und seine Inhalte nur als Anweisungen zum Betrieb des UAVs von DJI verwenden. Das Dokument sollte nicht für andere Zwecke verwendet werden.
Seite 3: Dieses Handbuch Verwenden
Videos anzusehen. Die Tutorial-Videos zeigen den sicheren Gebrauch des Produkts. enterprise.dji.com/matrice-350-rtk/video • Der Betriebstemperaturbereich dieses Produkts liegt zwischen -20 °C und 50 °C. Das Produkt angemessen verwenden und nur für Anwendungen (-55 °C und 125° C), die innerhalb der angegebenen Betriebstemperatur. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 4: Inhaltsverzeichnis
MATRICE 350 RTK Handbuch Inhalt Dieses Handbuch verwenden Legende Vor Gebrauch lesen DJI Assistant 2 (Enterprise-Serie) herunterladen Tutorial-Videos Produktbeschreibung Einführung Besonderheiten Fluggerät vorbereiten Installieren des Landegestells Fluggerät ausfalten Befestigung der Gimbal-Kamera Befestigung der Intelligent Flight Batteries Flugsicherheit Anforderungen an die Flugumgebung Voraussetzungen für die drahtlose Kommunikation Verantwortungsvolle Bedienung des Fluggeräts...
Seite 5 RTK aktivieren/deaktivieren DJI D-RTK 2 Hochpräzisions-GNSS-Mobilstation Benutzerdefiniertes Netzwerk-RTK Schutzart Erweiterungsanschlüsse Fernsteuerung Fernsteuerung starten und aktivieren Ein-/Ausschalten Fernsteuerung aktivieren Übersicht über die Fernsteuerung Einsetzen der WB37 Intelligent Battery Tragegurt und Halterungsset montieren Ausrichtung der Antennen Schutzart © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 6 MATRICE 350 RTK Handbuch Benutzeroberfläche Startbildschirm Bildschirmgesten Kurzbefehl-Einstellungen Videoübertragung LEDs und Warnung auf der Fernsteuerung Fernsteuerungs-LEDs Fernsteuerungsalarm Fernsteuerung aufladen und Akkustand überprüfen Aufladen der Fernsteuerung Akkustand überprüfen Koppeln der Fernsteuerung und Steuerknüppelmodi Koppeln der Fernsteuerung Steuerknüppelmodus Übersicht über die Tasten Rückkehrtaste...
Seite 7 Flugeinsatz – Wegpunkte festlegen Flugeinsatz – Liveeinsatz-Aufzeichnung Bearbeitung während des Fluges Status- und Managementsystem (HMS) Verwaltung der DJI Battery Station DJI FlightHub 2 Firmware-Aktualisierung Über DJI Pilot 2 Firmware-Aktualisierung des Fluggeräts und der Fernsteuerung Firmware-Aktualisierung für die Akkuladestation und die TB65 Akkus 114 © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 8 MATRICE 350 RTK Handbuch Offline-Aktualisierung Über DJI Assistant 2 (Enterprise-Serie) Firmware-Aktualisierung des Fluggeräts und der Fernsteuerung Firmware-Aktualisierung für Zenmuse H20/H20T Informationen zur Firmware-Version Anhang Technische Daten Verwendung der aufwärts gerichteten Gimbal-Verbindung Verwendung der dualen Gimbal-Verbindung Verwendung des CSM-Radars Beschreibung der erweiterten Gewindebohrungen Fehlerbehebungsverfahren...
Seite 10: Einführung
Flugregler, sechs omnidirektionalen Erkennungs- und Positionierungssystemen und einer Nachtsicht-FPV-Kamera. Die M350 RTK unterstützt den DJI CSM-Radar (Circular Scanning Millimeter-Wave-Radar), ist kompatibel mit DJI Gimbals mit DGC2.0 und kann mit bis zu drei unabhängigen Gimbals sowie mehreren SDK-Erweiterungsanschlüssen kombiniert werden. Die Kollisionswarnlichter an der Ober- und Unterseite des Fluggeräts ermöglichen eine Erkennung...
Seite 11: Fluggerät Vorbereiten
Längengrad sowie der Breitengrad können aufgezeichnet und geteilt werden. Die M350 RTK unterstützt Wegpunkt-, Kartierungs-, Schrägflug- und lineare Flugeinsätze. Mit DJI Terra können Sie schnelle HD-Ergebnisse in 2D und 3D erzielen, was hochpräzise und hocheffiziente Kartierungseinsätze ermöglicht.
Seite 12: Befestigung Der Gimbal-Kamera
MATRICE 350 RTK Handbuch Befestigung der Gimbal-Kamera Drücken Sie die Richten Sie den weißen Drehen Sie die Taste zum Lösen und roten Punkt Gimbal-Sperre in die des Gimbals, um aufeinander aus und Position „gesperrt“. die Schutzhülle zu befestigen Sie den entfernen.
Seite 13: Flugsicherheit
Flugsicherheit Dieses Kapitel enthält Informationen zu Anforderungen an die Flugumgebung, Voraussetzungen für die drahtlose Kommunikation und wichtigen Flugsicherheitsfunktionen des Fluggeräts. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 14: Anforderungen An Die Flugumgebung
Stellen Sie sicher, dass Sie das nötige Training erhalten haben und üben Sie, bevor Sie einen echten Flug durchführen. Üben Sie mit dem Simulator in DJI Assistant 2 oder fliegen Sie unter Anleitung erfahrener Fachleute. Wählen Sie für Ihren Flug ein geeignetes Gebiet in Einklang mit den folgenden Fluganforderungen und -einschränkungen.
Seite 15: Voraussetzungen Für Die Drahtlose Kommunikation
Basisstationen und Sendemasten. Das Fluggerät kann sich ungewöhnlich verhalten oder die Kontrolle verlieren, wenn es in Gebieten mit zu vielen Interferenzen fliegt. Kehren Sie zum Startpunkt zurück und landen Sie das Fluggerät, sobald Sie in DJI Pilot 2 dazu aufgefordert werden.
Seite 16 MATRICE 350 RTK Handbuch aufklären und beraten. Hinweis: Ferngesteuerte Fluggeräte sind in bestimmten Ländern und Regionen eventuell nicht zur Durchführung kommerzieller Aktivitäten zugelassen. Prüfen und befolgen Sie vor dem Flug alle Gesetze und Verordnungen, da diese gegebenenfalls von den hier beschriebenen Regeln und Bestimmungen abweichen.
Seite 17: Sicht- Und Infrarotsensoren
Innenräumen oder im Freien zu fliegen, wo GNSS nicht verfügbar ist. Ansicht von unten Ansicht von hinten Ansicht von oben 1. Infrarotsensoren 2. Sichtsensoren • Um einen kontinuierlichen Flug und allgemeine Flugsicherheit zu gewähren, dürfen die Sicht- und Infrarotsensoren NICHT blockiert werden. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 18: Erfassungsreichweite
30 m • Das Fluggerät kann Gegenstände im Graubereich nicht erkennen. Vorsichtig fliegen.“ • Sie können die Brems- und Warndistanz in der DJI Pilot 2 App einstellen. Das Fluggerät kann automatisch stoppen, wenn es nah an der Bremsdistanz fliegt. Fliegt das Fluggerät in die Warndistanz, wird die Hindernisinformation in Gelb angezeigt.
Seite 19: Kalibrierung
1. Schalten Sie das Fluggerät ein. 2. Verbinden Sie das Fluggerät und den PC mit einem USB-C-Kabel. 3. Starten Sie DJI Assistant 2 (Enterprise-Serie) und melden Sie sich mit einem DJI Konto an. 4. Klicken Sie auf „M350 RTK“ und auf die Schaltfläche „Kalibrierung“.
Seite 20: Bremsassistenz Bei Hindernisvermeidung
MATRICE 350 RTK Handbuch • Wenn die Sichtsensoren ausgeschaltet sind oder von anderen Objekten blockiert werden, kann das Fluggerät nicht im Schwebeflug in geringer Flughöhe in Innenräumen verweilen. Dabei ist die Landeschutzfunktion zur Steuerung der Landegeschwindigkeit deaktiviert. Hinweis: Das Fluggerät kann bei einer zu schnellen Landung beschädigt werden.
Seite 21: Automatische Rückkehrfunktion
Der Startpunkt wird aufgezeichnet, wenn das GNSS-System während Startpunkt dem Abheben weiß ist. DJI Pilot 2 wird Sie per Sprache darauf hinweisen, dass der Startpunkt aufgezeichnet wird. • Bei aktivierter Rückkehrfunktion erkennt und vermeidet das Fluggerät Hindernisse, wenn die Sichtsensoren (vorne) aktiviert und die Lichtbedingungen ausreichend sind.
Seite 22: Akkubedingte Rückkehr
Fluggerät das Landen oder den Schwebeflug zu ermöglichen. Weitere Informationen finden Sie im Abschnitt zur Landeschutz-Funktion. * Stellen Sie sicher, dass die abwärts gerichteten Sichtsensoren in DJI Pilot 2 aktiviert sind. • Der Pilot kann die Rückkehrfunktion auch abbrechen, indem er den Steuerknüppel in die dem Flug entgegengesetzte Richtung drückt (z. ...
Seite 23 Fluggerät auf seiner aktuellen Höhe schweben oder steigen zu lassen, damit ein geeigneterer Landeplatz angesteuert werden kann. • Die farbigen Zonen und die geschätzte verbleibende Flugzeit auf der Akkustandsanzeige ändern sich automatisch anhand des aktuellen Standorts und Status des Fluggeräts. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 24: Sicherheitsbedingte Rückkehr
Höhe des Fluggeräts mit der Fernsteuerung steuern, wenn ein Signal verfügbar ist. Daher ist es wichtig, vor jedem Flug eine geeignete Flughöhe für die Rückkehrfunktion festzulegen. Starten Sie DJI Pilot 2, öffnen Sie die Ansicht des Vorflug-Checks oder tippen Sie in der Kameraansicht auf und auf , um die Rückkehr-Flughöhe festzulegen.
Seite 25: Landeschutz
2. Wenn keine geeignete Landefläche erkannt wird, verweilt das Fluggerät im Schwebeflug. In DJI Pilot 2 wird eine Aufforderung für den Piloten angezeigt, der die nächste Aktion ausführen muss. Das Fluggerät beginnt nur mit dem Sinkflug, wenn der Akkustand auf 0 % fällt.
Seite 26: Schwerpunktkalibrierung
Gesetze und Vorschriften informieren, bevor Sie die Freigabe für einen Flug in einem Flugbeschränkungsgebiet beantragen. GEO-Zonen Das GEO-System von DJI weist sichere Flugorte aus, bietet Risikostufen und Sicherheitshinweise für einzelne Flüge sowie Informationen zu beschränktem Flugraum. Alle beschränkten Flugbereiche werden als GEO-Zonen bezeichnet und sind weiter unterteilt in Flugbeschränkungsgebiete, Autorisierungszonen, Warnzonen, erweiterte Warnzonen und Höhenlagenzonen.
Seite 27: Flugbeschränkungen In Geo-Zonen
MATRICE 350 RTK Handbuch könnten. Auf der offiziellen Website von DJI gibt es eine GEO-Zonenkarte mit umfassenden Informationen zu globalen GEO-Zonen: fly-safe.dji.com. Flugbeschränkungen in GEO-Zonen Der folgende Abschnitt beschreibt die Einzelheiten der Flugbeschränkungen in den oben genannten GEO-Zonen. GEO-Zone Flugbeschränkungen...
Seite 28 MATRICE 350 RTK Handbuch Wenn das Fluggerät in eine erweiterte Warnzone Das Fluggerät kann weiterfliegen, Erweiterte Warnzonen fliegt, wird eine Warnung nachdem die Warnung bestätigt (Orange) angezeigt, die dazu wurde. auffordert, die Flugroute zu bestätigen. Wenn das GNSS-Signal stark ist, kann das Fluggerät nicht höher als...
Seite 29: Geo-Zonen Freischalten
Ländern und Regionen verfügbar und kann über die DJI Webseite zu sicherem Fliegen unter fly-safe.dji.com beantragt werden. Freischaltung auf einem mobilen Gerät: Starten Sie die DJI Pilot 2 App und tippen Sie auf dem Startbildschirm auf die GEO-Zonen Karte. Sehen Sie sich die Liste der Freischaltlizenzen an und tippen Sie auf , um die Details der Freischaltlizenz anzuzeigen.
Seite 30: Maximale Flughöhe Und Entfernungseinschränkungen
Maximale Flughöhe und Entfernungseinschränkungen Die maximale Flughöhe begrenzt die Flughöhe des Fluggeräts, während die maximale Flugdistanz den Flugradius des Fluggeräts um den Startpunkt begrenzt. Diese Grenzwerte können über die DJI Pilot 2 App eingestellt werden, um die Flugsicherheit zu erhöhen. Max. Flughöhe Startpunkt Max.
Seite 31: Kompass Kalibrieren
MATRICE 350 RTK Handbuch Kompass kalibrieren Kalibrieren Sie den Kompass nur dann, wenn Sie durch die DJI Pilot 2 App oder die Status-LEDs des Fluggeräts dazu aufgefordert werden. Beachten Sie beim Kalibrieren des Kompasses die folgenden Regeln. • Kalibrieren Sie den Kompass NICHT an Orten mit starken magnetischen Störungen, z. B.
Seite 32: Motoren Starten/Stoppen
Standort starke Interferenzen vorhanden sind. Bringen Sie das Fluggerät an einen anderen Standort und versuchen Sie es erneut. • Falls vor dem Start eine Kompasskalibrierung erforderlich ist, wird in DJI Pilot 2 eine entsprechende Meldung angezeigt. Nach Abschluss der Kalibrierung verschwindet die Meldung.
Seite 33: Notausschaltung Der Propeller
Akkuladestandsanzeigen zu Ihnen zeigen. 2. Schalten Sie die Fernsteuerung und dann das Fluggerät ein. 3. Starten Sie DJI Pilot 2 und öffnen Sie die Kameraansicht. 4. Warten Sie, bis die Status-LEDs des Fluggeräts grün blinken. 5. Sollte die Temperatur der Intelligent Flight Battery niedrig sein, verwenden Sie die Selbsterwärmungsfunktion zum Aufheizen der Akkus, um sicherzustellen, dass die...
Seite 34 Warnmeldungen an den Piloten des DJI-Fluggeräts senden, wenn es deaktiviert oder falsch konfiguriert ist. Wenn das DJI AirSense-System ein Risiko erkennt, wird in der aktuellen Ansicht in DJI Pilot 2 die AR-Projektionsansicht angezeigt, die intuitiv die Distanz zwischen dem DJI-Fluggerät und dem Flugzeug anzeigt, und es wird eine Warnmeldung ausgegeben.
Seite 35: Checkliste Vor Dem Flug
Hindernisse, Gebäude oder Bäume in der Nähe sind und sich die Drohne in 5 m Entfernung vor Ihnen befindet. Sie sollten auf die Rückseite des Fluggeräts schauen. Um die Flugsicherheit zu gewährleisten, rufen Sie in DJI Pilot 2 die Kameraansicht auf und überprüfen Sie die Parameter im Vorflug-Check, wie z. B. den Steuerknüppelmodus, die Rückkehr-Flughöhe, den Hindernisabstand und die Einstellungen zum Ausfallschutz.
Seite 37: Fluggerät
Fernsteuerung mit dem Internet verbunden ist), zeigt die DJI Pilot 2 App die folgende Meldung an: „Ein DJI-Gerät ist nicht aktiviert.“ Folgen Sie den Anweisungen auf dem Bildschirm, um das Fluggerät zu aktivieren. Nehmen Sie Kontakt mit dem DJI Support auf, wenn die Aktivierung fehlschlägt.
Seite 38: Fpv-Kamera
MATRICE 350 RTK Handbuch 11. Landegestell 20. Assistant-Anschluss 12. Luftfilter 21. E-Anschluss 13. Intelligent Flight Batteries 22. Nutzlastanschluss 14. Akkustandsanzeige 23. Zusatzbeleuchtung (unten) 15. Akkustandstaste 24. Kollisionswarnlicht (unten) 16. GNSS-Antennen 25. Akkusperre 17. Status-LEDs des Fluggeräts 26. Gimbal-Kamera (getrennt erhältlich) 18. Kollisionswarnlicht (oben) 27.
Seite 39: Propellerblätter Austauschen
• Die Verwendung der geräuscharmen Propeller für große Flughöhen reduziert die Geräuschentwicklung, verkürzt aber in gewissem Umfang die Lebensdauer der Motoren. • Verwenden Sie nur offizielle Propeller von DJI. Verwenden Sie NUR Propeller des gleichen Typs. • Propeller sind Verbrauchskomponenten. Kaufen Sie nach Bedarf zusätzliche Propeller.
Seite 40: Kollisionswarnlichter Des Fluggeräts
* Blinkt langsam grün im N-Modus und schnell grün im S-Modus. ** Falls das Fluggerät nicht abheben kann, wenn die hintere Anzeige langsam rot blinkt, stellen Sie eine Verbindung zur Fernsteuerung her, starten Sie DJI Pilot 2 und sehen Sie sich die Details an. Kollisionswarnlichter des Fluggeräts Anhand der oberen und unteren Kollisionswarnlichter des Fluggeräts sehen Sie bei Nachtflügen...
Seite 41: Fluggerätzusatzbeleuchtung
Fluggerätzusatzbeleuchtung Die Zusatzbeleuchtung an der Ober- und Unterseite des Fluggeräts schaltet sich bei schlechten Lichtbedingungen automatisch ein, um die abwärts gerichteten Sichtsensoren zu unterstützen. Die Beleuchtung kann auch manuell in DJI Pilot 2 ein- oder ausgeschaltet werden. Zusatzbeleuchtung (oben) Zusatzbeleuchtung (unten) • Die Zusatzbeleuchtung wird bei schlechten Lichtbedingungen automatisch eingeschaltet, wenn die Flughöhe unter 5 m beträgt.
Seite 42: Rtk Im Fluggerät
Metallstrukturen und Hochspannungsleitungen widerstehen, um sichere und stabile Flüge zu gewährleisten. Beim Einsatz mit einer D-RTK 2 Hochpräzisions-GNSS-Mobilstation* (nicht im Lieferumfang enthalten) oder einem von DJI zugelassenen benutzerdefinierten Netzwerk-RTK- Dienst können genauere Positionsdaten ermittelt werden. * Die D-RTK 2 Hochpräzisions-GNSS-Mobilstation und die D-RTK 2 Hochpräzisions-GNSS-Mobilstation für die Matrice-Serie werden unterstützt.
Seite 43: Schutzart
1. Vergewissern Sie sich, dass Fernsteuerung und Fluggerät gekoppelt sind und eine Internetverbindung besteht. 2. Gehen Sie in der DJI Pilot 2 App zur Kameraansicht, tippen Sie auf und wählen Sie dann „RTK“. Wählen Sie „Benutzerdefiniertes Netzwerk-RTK“ als RTK-Diensttyp und geben Sie die erforderlichen Angaben ein.
Seite 44 MATRICE 350 RTK Handbuch Unter developer.dji.com finden Sie weitere Informationen über die SDK-Entwicklung. Nutzlastanschlüsse E-Anschluss Nutzlastanschluss • Die drei Nutzlastanschlüsse und der E-Anschluss der M350 RTK unterstützen die PSDK-Entwicklung. Die Entwicklung für den Nutzlastanschluss erfordert SkyPort/ X-Anschluss-Zubehör und die Stromversorgung beträgt 17,0 V/4 A sowie 13,6 V/4 A.
Seite 46: Fernsteuerung Starten Und Aktivieren
2. Stellen Sie eine Verbindung mit einem Wi-Fi-Netzwerk her, um auf das Internet zuzugreifen. Stellen Sie die Zeitzone, das Datum und die Uhrzeit ein. 3. Wenn Sie ein DJI-Konto besitzen, melden Sie sich mit Ihrem Passwort an. Falls Sie noch kein DJI-Konto besitzen, erstellen Sie eines und melden Sie sich an.
Seite 47: Übersicht Über Die Fernsteuerung
Taste können Sie Einmal drücken, um den Akkustand Tastenkombinationen aktivieren. Weitere zu überprüfen. Einmal drücken, dann Informationen finden Sie im Abschnitt erneut drücken und zwei Sekunden lang „Tastenkombinationen“. gedrückt halten, um die Fernsteuerung © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 48 MATRICE 350 RTK Handbuch ein- oder auszuschalten. Wenn 15. Pausetaste die Fernsteuerung eingeschaltet Einmal drücken, um das Fluggerät 30 29 ist, drücken Sie einmal auf die abzubremsen und im Schwebeflug Taste, um den Touchscreen ein- verweilen zu lassen (nur, wenn GNSS oder auszuschalten.
Seite 49: Einsetzen Der Wb37 Intelligent Battery
2. Setzen Sie den WB37-Akku in das Akkufach ein und drücken Sie ihn nach vorne, bis er einrastet . 3. Schließen Sie die hintere Abdeckung. • Um den WB37-Akku zu entfernen, drücken Sie auf die Akkuentriegelung und halten Sie diese gedrückt. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 50: Tragegurt Und Halterungsset Montieren
MATRICE 350 RTK Handbuch Tragegurt und Halterungsset montieren Ein Tragegurt und eine Halterung (nicht im Lieferumfang enthalten) lassen sich an der Fernsteuerung befestigen. Befolgen Sie dazu die nachstehenden Schritte. 1. Befestigen Sie die Halterung mit zwei Schrauben an der Fernsteuerung.
Seite 51: Schutzart
Fernsteuerung zu vermeiden. Sie sollten beispielsweise nicht das Wi-Fi auf Ihrem Mobiltelefon aktivieren. • Wenn das Übertragungssignal während des Fluges schwach ist, wird in DJI Pilot 2 eine Meldung angezeigt. Stellen Sie die Antennen so ein, dass sich das Fluggerät innerhalb der optimalen Übertragungsreichweite befindet.
Seite 52: Benutzeroberfläche
Firefox Setting Guide 1. Zeit Zeigt die lokale Zeit an. 2. DJI Pilot 2 Antippen, um die DJI Pilot 2 App zu öffnen. 3. Galerie Antippen, um die gespeicherten Videos und Fotos zu betrachten. 4. Dateien Antippen, um die gespeicherten Dateien anzusehen. 5. Browser Antippen, um den Browser zu öffnen.
Seite 53: Bildschirmgesten
4. Systemeinstellungen tippen, um die Systemeinstellungen zu öffnen. 5. Kurzbefehle : Antippen, um Wi-Fi zu aktivieren oder zu deaktivieren. Gedrückt halten, um Einstellungen zu öffnen und eine Verbindung zu einem Wi-Fi-Netzwerk herzustellen oder hinzuzufügen. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 54: Videoübertragung
MATRICE 350 RTK Handbuch : Antippen, um Bluetooth zu aktivieren oder zu deaktivieren. Antippen und gedrückt halten, um die Einstellungen zu öffnen und eine Verbindung mit nahe gelegenen Bluetooth- Geräten herzustellen. : Antippen, um den „Nicht stören“-Modus zu aktivieren. In diesem Modus sind die Systemmeldungen deaktiviert.
Seite 55: Leds Und Warnung Auf Der Fernsteuerung
Die Akkustand-LEDs zeigen den Akkustand der Fernsteuerung an. Akkustand-LEDs Akkustand 88 %~100 % 75 %~87 % 63 %~74 % 50 %~62 % 38 %~49 % 25 %~37 % 13 %~24 % 0 %~12 % Fernsteuerungsalarm Die Fernsteuerung vibriert oder gibt zwei Signaltöne von sich, um einen Fehler oder eine © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 56: Fernsteuerung Aufladen Und Akkustand Überprüfen
MATRICE 350 RTK Handbuch Warnung anzuzeigen. Detaillierte Informationen erhalten Sie in den Echtzeitmeldungen auf dem Touchscreen oder in DJI Pilot 2. Streichen Sie von der Oberseite des Bildschirms nach unten, um die Kurzbefehl-Einstellungen zu öffnen, und aktivieren Sie die Stummschaltung, um alle Sprachausgaben zu deaktivieren.
Seite 57: Auflademöglichkeiten
Fernsteuerung vom externen Akku angetrieben. Wenn der externe Akku leer ist, wird die Fernsteuerung vom internen Akku angetrieben. Akkustand überprüfen Überprüfen des Ladestands des internen Akkus Drücken Sie die Netztaste einmal, um den aktuellen Akkuladezustand zu prüfen. Niedrig Hoch © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 58: Überprüfen Des Ladestands Des Externen Akkus
MATRICE 350 RTK Handbuch Überprüfen des Ladestands des externen Akkus Drücken Sie die Netztaste am externen Akku, die LEDs zeigen daraufhin den aktuellen Akuustand des externen Akkus an. Niedrig Hoch • Gehen Sie alternativ zum Startbildschirm der Fernsteuerung und prüfen Sie den Akuustand des internen und externen Akkus in der Statusleiste.
Seite 59 MATRICE 350 RTK Handbuch 1. Schalten Sie die Fernsteuerung und das Fluggerät ein. 2. Starten Sie DJI Pilot 2 und tippen Sie zum Koppeln auf „Fernsteuerung koppeln“. Die Status-LED der Fernsteuerung blinkt blau und die Fernsteuerung piept während des Kopplungsvorgangs.
Seite 60: Steuerknüppelmodus
MATRICE 350 RTK Handbuch Steuerknüppelmodus Es gibt in DJI Pilot 2 drei vorprogrammierte Modi. Die Modi sind Modus 1, Modus 2 und Modus 3. Modus 1 Linker Steuerknüppel Vorwärts Rechter Steuerknüppel Aufwärts Abwärts Rückwärts Links Rechts Links drehen Rechts drehen Modus 2 Linker Steuerknüppel Rechter Steuerknüppel...
Seite 61 • Halten Sie die Fernsteuerung von magnetischen Materialien wie Magneten und Lautsprecherboxen fern, um magnetische Störungen zu vermeiden. • Um Schäden an den Steuerknüppeln zu vermeiden, wird empfohlen, die Fernsteuerung während des Tragens oder während dem Transport im Transportkoffer aufzubewahren. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 62: Übersicht Über Die Tasten
R2/R3-Tasten in DJI Pilot 2. Tastenbelegung und Tastenkombinationen Frei belegbare Tasten Die Tasten C1, C2, C3 und 5D sind frei belegbar. Starten Sie DJI Pilot 2 und öffnen Sie die Kameraansicht. Tippen Sie auf und dann auf , um die Funktionen dieser Tasten zu konfigurieren.
Seite 63: Flugmodusschalter
Einstellungen; Nach links – Zuletzt geöffnete Apps Flugmodusschalter Mit diesem Schalter können Sie einen Flugmodus auswählen. Symbol Flugmodus F-Modus (Funktion) S-Modus (Sport) N-Modus (Normal) Der Flugregler des Fluggeräts M350 RTK unterstützt die folgenden Flugmodi: © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 64 Sichtsensoren funktionieren im S-Modus wie gewohnt. F-Modus (Funktion) Der F-Modus kann in DJI Pilot 2 als T-Modus (Stativmodus, „Tripod Mode“) oder A-Modus (Fluglagemodus, „Attitude Mode“) eingestellt werden. Der T-Modus basiert auf dem N-Modus. Die Fluggeschwindigkeit ist begrenzt, um das Fluggerät besser steuern zu können. Der A-Modus muss vorsichtig verwendet werden.
Seite 65: Kompass Kalibrieren
Pilot das Fluggerät mit beiden Fernsteuerungen A und B koppeln. Befolgen Sie für die Kopplung der Fernsteuerungen die nachstehenden Schritte. 1. Starten Sie die DJI Pilot 2 App. 2. Öffnen Sie die Startseite und tippen Sie auf „Fernsteuerung A/B“, um die Kopplung zu aktivieren.
Seite 66: Verwendung Der Optimierten Dualen Steuerung Durch Zwei Anwender
3. Im Anschluss leuchtet die Fluggeräte-Steuerungstaste auf der Fernsteuerung mit Kontrolle über das Fluggerät grün und die Fluggeräte-Steuerungstaste auf der anderen Fernsteuerung leuchtet weiß. Tippen Sie in der oberen rechten Ecke der Gimbal-Kameraansicht in DJI Pilot 2 , um die Steuerung über die Gimbal-Kamera zu übernehmen.
Seite 67 Fluggerät verbunden ist, aber über die Fernsteuerung B kann nur die Firmware von Fernsteuerung B aktualisiert werden. 10. Hochladen von Protokollen mit DJI Pilot 2: Der Pilot kann über die Fernsteuerung A die Protokolle des Fluggeräts und der Fernsteuerung A und über die Fernsteuerung B die Protokolle der Fernsteuerung B hochladen.
Seite 69: Dji Battery Station
MATRICE 350 RTK Handbuch DJI Battery Station Einführung Die BS65 DJI Battery Station ist mit acht TB65 Akkuanschlüssen, vier WB37 Akkuanschlüssen, einem USB-C-Wartungsanschluss, einem USB-A-Ladeanschluss und einem USB-C-Ladeanschluss ausgestattet. Sie kann zwei TB65-Akkus und einen WB37-Akku gleichzeitig aufladen. 18 17 Öffnungen für Vorhängeschloss TB65-Akkuschacht 13.
Seite 70: Die Akkuladestation Verwenden
4. Aufladen der WB37 Akkus: Setzen Sie die WB37 Akkus ein. Der Akku mit dem höchsten Akkustand wird zuerst aufgeladen. 5. Aufladen der DJI RC Plus Fernsteuerung: Verbinden Sie die Fernsteuerung über ein USB-C- zu-USB-C-Kabel mit dem USB-C-Ladeanschluss. • Die Akkuladestation muss eingeschaltet bleiben, um den Akkustand im Speichermodus und Flugbereitschaftsmodus aufrechtzuerhalten.
Seite 71 MATRICE 350 RTK Handbuch • Verbinden Sie die Fernsteuerung mit dem Wartungsanschluss und starten Sie DJI Pilot 2, um die Akkuinformationen anzuzeigen, die Firmware zu aktualisieren oder eine Diagnose des Fehlers durchzuführen. • Wenn die Temperatur des TB65-Akkus niedriger als 18 °C ist, erwärmen sich die Akkus automatisch, nachdem sie in die Akkuladestation eingesetzt wurden und das Gerät...
Seite 72: Technische Daten
Buzzer-Töne Akkuladestation-LED Blinkt gelb Firmware der Akkuladestation wird aktualisiert Kontinuierlich rot und Akkuladestationsfehler* Buzzer-Töne * Die Fernsteuerung mit dem Wartungsanschluss verbinden, DJI Pilot 2 starten und auf „HMS“ tippen, um eine Diagnose des Fehlers durchzuführen. Technische Daten Produktmodell BS65 Abmessungen 580 × 358 × 254 mm Eigengewicht 8,98 kg...
Seite 74: Akkumerkmale
Dies kann die Gesamtlebensdauer des Akkus enorm verlängern. Das Entladen des Akkus auf 60 % dauert etwa 6 Tage. Beim Entladen kann der Akku spürbare Wärme abgeben. Sie können die Grenzwerte für das Entladen in der DJI Pilot 2 App einstellen.
Seite 75: Einsetzen Der Akkus
• Erweiterungsanschlüsse verfügen über einen integrierten Temperatursensor. Wenn eine Nutzlast zu groß ist und zu einer Geräteüberhitzung führt, trennt das Fluggerät automatisch die Stromversorgung der Nutzlast. • Verwenden Sie die von DJI bereitgestellten Akkus. Verwenden Sie KEINE anderen Akkus. Einsetzen der Akkus Verwendung von gepaarten Akkus Kennzeichnen Sie die zwei Akkus vor dem Gebrauch mit Akkupaar-Aufklebern.
Seite 76: Akkustand Überprüfen
MATRICE 350 RTK Handbuch Ein-/Ausschalten Setzen Sie die Akkus in das Fluggerät ein, bevor Sie es ein- oder ausschalten. Ein-/Ausschalten: Drücken Sie auf die Netztaste, drücken Sie dann die Netztaste erneut und halten Sie diese zwei Sekunden lang gedrückt. Die Netztaste/LED leuchtet durchgehend, nachdem das Fluggerät eingeschaltet wurde.
Seite 77: Akkutausch Bei Eingeschaltetem Gerät
Umgebung mit niedrigen Temperaturen geflogen wird (unter 5 °C). Vergewissern Sie sich vor jedem Flug, dass der Akku vollständig aufgeladen ist. • Beenden Sie den Flug sofort, wenn DJI Pilot 2 in Umgebungen mit niedrigen Temperaturen die Warnung „Niedriger Akkustand“ anzeigt. Sie können die Bewegungen des Fluggeräts noch immer steuern, wenn diese Warnung angezeigt...
Seite 78: Aufbewahrung Des Akkus
1. Der Akku entlädt sich selbst auf 95 %, wenn er zum ersten Mal nach 12 Stunden voll aufgeladen wird. Der Entladezeitraum des zweiten Akkus beginnt standardmäßig am zweiten Tag (kann in DJI Pilot 2 eingestellt werden) und entlädt den Akku auf 50 % Akkustand, um seine Lebensdauer zu verlängern. Der Selbstentladungsprozess des Akkus wird nachstehend gezeigt.
Seite 79: Wartung Der Akkus
Laden Sie den Akku nach der durchgeführten Wartung entweder vollständig oder bis zum dem Akkustand auf, der für die Lagerung empfohlen wird. Wenden Sie sich an DJI Support, wenn bei der Wartung wiederholt ein Fehler auftritt. Zusätzlich empfehlen wir die Durchführung folgender Überprüfungen im Rahmen der Akkuwartung: a.
Seite 81: Dji Pilot 2 App
MATRICE 350 RTK Handbuch DJI Pilot 2 App Die DJI Pilot 2 App wurde speziell für Unternehmenskunden entwickelt. Der manuelle Flug integriert eine Vielzahl von professionellen Funktionen, die das Fliegen einfach und intuitiv machen. Der Flugeinsatz unterstützt die Flugplanung und den Betrieb des Fluggeräts, wodurch Ihr Arbeitsablauf erheblich vereinfacht und effizienter wird.
Seite 82 Diensttyp auszuwählen oder vom derzeit verbundenen Dienst zu einem anderen Cloud-Dienst zu wechseln. a. Falls Ihr DJI-Konto über eine Lizenz für DJI FlightHub 2 verfügt, tippen Sie auf den Cloud- Dienst auf der App-Startseite, um sich automatisch bei DJI FlightHub 2 anzumelden.
Seite 83 Flugeinsätze anzeigen. Flugeinsätze können von der Fernsteuerung oder einem anderen mobilen Speichergerät importiert und in Serien auf diese exportiert werden. Wenn eine Verbindung zu DJI FlightHub 2 besteht, können Sie sich zudem alle Flugeinsätze ansehen, die aus der Cloud gesendet wurden, oder lokale Aufgaben in die Cloud hochladen.
Seite 84: Ansicht Beim Vorflug-Check
Antippen, um die Prüfansicht vor dem Flug und die FPV-Kameraansicht zu öffnen und zur Gimbal-Kameraansicht zu wechseln. Weitere Informationen erhalten Sie in den Abschnitten „Vorflug-Check“, „FPV-Kameraansicht“ und „Gimbal-Kameraansicht“. Ansicht beim Vorflug-Check Tippen Sie auf der Startseite von DJI Pilot 2 auf „Kameraansicht öffnen“, um die Ansicht des Vorflug-Checks anzuzeigen. © ...
Seite 85 Einsatzszenario und den Einsatzanforderungen durchzuführen. • Bevor Sie einen Flugeinsatz durchführen, sollten Sie eine Prüfung vor dem Flug durchführen und die Angaben zu den grundlegenden Parametern des Flugeinsatzes überprüfen. Einzelheiten erfahren Sie im Abschnitt „Flugeinsatz“. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 86: Fpv-Kameraansicht
MATRICE 350 RTK Handbuch FPV-Kameraansicht Verwendung der FPV-Kameraansicht Nachdem Sie auf der Startseite von DJI Pilot 2 auf „Kameraansicht öffnen“ getippt und den Vorflug-Check abgeschlossen haben, gelangen Sie standardmäßig zur FPV-Kameraansicht. Fly with caution 18:55 1. Obere Leiste: Zeigt den Status des Fluggeräts, den Flugmodus, die Signalstärke usw. an.
Seite 87: Primäres Flugdatendisplay (Pfd)
10. Vertikale Hindernisanzeige: Zeigt die vertikalen Hindernisinformationen des Fluggeräts an. Wenn sich über oder unter dem Fluggerät ein Hindernis befindet, können die Informationen mit der Höhe des Hindernisses verglichen werden, um drohende Kollisionen zu erkennen © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 88: Navigationsanzeige
MATRICE 350 RTK Handbuch und Unfälle zu vermeiden. Wenn die nach oben und unten gerichteten Sensoren deaktiviert sind, wird „OFF“ angezeigt, um den Piloten daran zu erinnern, dass die vertikale Hindernisvermeidung ausgeschaltet ist. 11. Vertikale Geschwindigkeit: Zeigt die vertikale Geschwindigkeit des Fluggeräts beim Steigen oder Sinken an.
Seite 89 Pieptöne von sich. Wenn das Fluggerät den Hindernis-Bremsweg erreicht, leuchtet das Symbol rot und die Fernsteuerung gibt kurze Pieptöne von sich. Die Hindernisbremsdistanz und die Warndistanz können in der DJI Pilot 2 App eingestellt werden. Folgen Sie zur Konfiguration den Anweisungen in der App.
Seite 90 MATRICE 350 RTK Handbuch Informationen zur horizontalen Hindernisvermeidung: Die hellen Bereiche sind die Hindernisvermeidungsbereiche des Fluggeräts, die dunklen Bereiche sind tote Winkel und werden nicht erfasst. Sorgen Sie im Flug dafür, dass die Geschwindigkeitsvektorlinie außerhalb der toten Winkel der Hindernisvermeidung bleibt.
Seite 91: Obere Leiste
Obere Leiste Fly with caution 18:55 1. Zurück: Antippen, um zur Startseite der DJI Pilot 2 App zurückzukehren. 2. Systemstatusleiste: Zeigt den Flugstatus des Fluggeräts sowie verschiedene Warnmeldungen an. Während dem Flug neu ausgegebene Warnungen werden auch hier angezeigt und blinken dauerhaft. Antippen, um die Informationen anzuzeigen und das Blinken zu beenden.
Seite 92: Ar-Projektion
Einstellungen zu den verwendeten Einheiten und zu den Leuchten des Fluggeräts. AR-Projektion Die DJI Pilot 2 App unterstützt eine AR-Projektion, einschließlich: a. Startpunkt: Wenn sich der Startpunkt außerhalb der aktuellen Ansicht befindet, wird er am Rand der Ansicht angezeigt. Das Fluggerät kann zum Startpunkt gedreht werden, indem der Pilot dem Pfleil folgt.
Seite 93: Gimbal-Kameraansicht
Auto- und M-Modi. EV kann im Auto-Modus eingestellt werden, ISO und Verschluss können im M-Modus eingestellt werden. Kameraeinstellungen: Antippen, um das Menü mit den Kameraeinstellungen zu öffnen. Das Menü mit Kameraeinstellungen kann sich je nach Kameratyp unterscheiden. Wählen © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 94 MATRICE 350 RTK Handbuch Sie einen Kameratyp, um seine Parameter anzuzeigen. Zwischen Foto/Video umschalten: Antippen, um zwischen Foto- und Videomodus zu wechseln und verschiedene Bild- oder Videoaufnahmemodi auszuwählen. a. Die Fotomodi sind Einzelbild, Intervall, Hochauflösende Rasteraufnahme, Panorama usw. Die Optionen unterscheiden sich je nach Gimbal-Kameramodell.
Seite 95 Symbols das Gimbal so gedreht werden, dass die Kamera auf das Ziel ausgerichtet ist. 25. Status des Foto-/Video-Uploads in die Cloud: Zeigt den Status eines Foto-/Video-Uploads von DJI Pilot 2 nach DJI FlightHub 2 oder den Verbindungsstatus eines Livestreams an. Antippen, um Details anzuzeigen. Wenn Sie den Cloud-Service von DJI FlightHub 2 nutzen, können Sie dessen Einstellungen für Mediendatei-Uploads konfigurieren.
Seite 96: Weitwinkelkameraansicht
MATRICE 350 RTK Handbuch Weitwinkelkameraansicht Dieser Abschnitt beschreibt hauptsächlich die Unterschiede zur Zoomkamera. Weitere Einzelheiten erhalten Sie im Abschnitt zur Gimbal-Kameraansicht. Zoom-Rahmen: Nach dem Wechsel zu einer Weitwinkelkamera als Hauptansicht zeigt der Zoom-Rahmen das Sichtfeld und die Kamera-Zoomstärke an. Wärmebildkameraansicht Dieser Abschnitt beschreibt hauptsächlich die Unterschiede zur Zoomkamera.
Seite 97: Laserentfernungsmesser (Rng)
Ziel und Fluggerät misst. Der Breitengrad und der Längengrad des Ziels sind verfügbar, nachdem ein PinPoint auf dem Ziel erstellt wurde. 3. Die Luftlinienentfernung zwischen Ziel und Fluggerät. 4. Die Höhendifferenz zwischen Ziel und Fluggerät. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 98: Intelligente Verfolgung
MATRICE 350 RTK Handbuch 5. Der Breitengrad und Längengrad des Ziels. 6. Die horizontale Entfernung zwischen Ziel und Fluggerät. • Die RNG-Positionsbestimmung wird eingeschränkt durch Faktoren wie die Genauigkeit der GNSS-Positionsbestimmung und die Genauigkeit der Gimbal-Lage. Die GNSS- Position, horizontale Distanz, Navigationsanzeige und AR-Projektion werden nur als Referenz angegeben.
Seite 99: Ein Ziel Verfolgen
Im Gimbal-Folgemodus wird während der Verfolgung „Intelligente Verfolgung“ in der oberen Leiste angezeigt. Der Steuerungsmodus des Fluggeräts ist im Vergleich zum normalen Flugmodus leicht verändert. Machen Sie sich bitte mit der folgenden Steuerung vertraut und fliegen Sie vorsichtig. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 100 MATRICE 350 RTK Handbuch Bedienung auf der Ausgeführte Aktion Hinweise Fernsteuerung Pausetaste drücken und Beendet die intelligente gedrückt halten Verfolgung. Gier-Steuerknüppel Passt die Gierbewegungen Während der Verfolgung ist der des Gimbals an. anpassbare Bereich beschränkt. Nickwinkel-Steuerknüppel Fliegt das Fluggerät Wenn die horizontale horizontal zum Distanz zwischen Fluggerät...
Seite 101: Kartenansicht
Antippen, um einen Bereich auf der Karte zu zeichnen. Antippen, um alle Punkte, Linien und Anmerkungen in der aktuellen Ansicht zu entfernen. Wenn Sie bei DJI FlightHub 2 angemeldet sind, wird das Symbol nicht angezeigt. PinPoint: Drücken Sie die L1-Taste auf der Fernsteuerung, um einen PinPoint in der Mitte der Ansicht hinzuzufügen.
Seite 102: Management Und Synchronisierung Von Anmerkungen
MATRICE 350 RTK Handbuch Management und Synchronisierung von Anmerkungen PinPoint (Präzise Ortung) Einführung in PinPoint PinPoint ist verfügbar, wenn eine Gimbal-Kamera der H20-Serie verwendet wird. Mithilfe von PinPoint kann der Standort eines Ziels in der Gimbal-Kameraansicht oder Kartenansicht festgelegt werden, um eine schnelle Beobachtung und Informationssynchronisation zu ermöglichen.
Seite 103 Einsatzszenario eine Farbe für jeden Zieltyp festzulegen. 2. Antippen, um die PinPoint-Liste zu erweitern und alle Zielpunkte anzuzeigen. 3. Legt fest, ob der neu erstellte PinPoint in der Videoübertragungsansicht angezeigt wird. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 104 MATRICE 350 RTK Handbuch 1. Antippen, um alle PinPoints in den lokalen Ordner der Fernsteuerung zu exportieren. 2. Antippen, um den aktuellen Bereich zu schließen. 3. Filtert die PinPoints nach Farbe. Wenn Sie eine Farbe auswählen, werden PinPoints mit dieser Farbe angezeigt.
Seite 105: Management Von Linien- Und Bereichsanmerkungen
1. Antippen, um die Ansicht „Linie bearbeiten“ anzuzeigen. 2. Antippen, um die Ansicht „Bereich bearbeiten“ anzuzeigen. 3. Alle Punkt-, Linien- und Bereichsinformationen können auf der Karte angesehen werden. Tippen Sie auf dieses Symbol, um die Informationen zu löschen. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 106: Freigabe Von Anmerkungen
Standorte und Anmerkungen in Echtzeit zu teilen. Flugeinsatz Tippen Sie auf der Startseite von DJI Pilot 2, um die Einsatzbibliothek zu öffnen. Anwender können die erstellten Einsatzflugrouten oder neu erstellte Wegpunkt-, Vermessungs-, Schrägaufnahme- oder lineare Flugeinsätze ansehen. Die oben genannten vier Einsatztypen werden von der App generiert, Wegpunkt-Flüge können auch über eine Liveeinsatz-...
Seite 107: Einführung In Den Flugeinsatz
1. Wegpunkte-Einstellungen aktivieren oder deaktivieren. 2. Pfad umkehren: Antippen, um den Start- und Endpunkt zu wechseln und die Flugroute umzukehren. S kennzeichnet den Startpunkt. 3. Ausgewählten Wegpunkt löschen: Antippen, um den ausgewählten Wegpunkt zu löschen. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 108: Flugeinsatz - Liveeinsatz-Aufzeichnung
MATRICE 350 RTK Handbuch 4. Point of Interest (POI): Antippen, um die POI-Funktion zu aktivieren und einen POI auf der Karte anzuzeigen. Ziehen Sie, um die Position des POI einzustellen. Nachdem ein POI hinzugefügt wurde, kann das Gieren des Fluggeräts so eingestellt werden, dass es auf den POI ausgerichtet ist, sodass der Bug des Fluggeräts während des Einsatzes auf den POI zeigt.
Seite 109 Einmal auf das Foto tippen, um die Tasten und Werkzeuge auf dem Bildschirm anzuzeigen oder zu verbergen. f. Antippen, um die Flugrouteneinstellungen und die Konfiguration der KI-Stichprobe zu speichern und die Flugroute zu erzeugen. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 110: Bearbeitung Während Des Fluges
MATRICE 350 RTK Handbuch • Die KI-Stichprobe kann nur mit einer Nutzlast der H20-Serie in der Zoom- Kameraansicht verwendet werden. • Die KI-Stichprobe nimmt Fotos mit dem bis zu 10-fachen der Brennweite auf. • RTK muss zur Aufnahme von Fotos und für die geplante Flugroute der KI-Stichprobe verwendet werden, und die RTK-Basisstationskoordinaten der Fotoaufnahme und der geplanten Flugroute müssen gleich sein.
Seite 111: Status- Und Managementsystem (Hms)
2. DJI-Wartungsservice: Sie können historische Flugdaten einsehen und im Wartungshandbuch nachschlagen, ob eine Wartung erforderlich ist. 3. DJI Care: Wenn das Gerät über DJI Care verfügt, können entsprechende Informationen angezeigt werden. 4. Firmware-Aktualisierung: Antippen, um zur Ansicht „Firmware-Aktualisierung“ zu gelangen.
Seite 112: Verwaltung Der Dji Battery Station
Upload oder Download von Mediendateien, gemeinsamer Zugriff auf die Statuswerte mehrerer Fluggeräte, Synchronisierung von Einsatzflügen und Echtzeitsteuerung von Mobilgeräten aus. Weitere Einzelheiten erhalten Sie im Handbuch zu DJI FlightHub 2, das auf der offiziellen DJI- Webseite unter www.dji.com/flighthub-2/downloads heruntergeladen werden kann.
Seite 113: Firmware-Aktualisierung
MATRICE 350 RTK Handbuch Firmware- Aktualisierung Dieses Kapitel enthält eine Einführung in die Methoden zur Aktualisierung der Geräte-Firmware. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 114: Über Dji Pilot 2
3. Schalten Sie die Fernsteuerung ein und stellen Sie sicher, dass eine Verbindung zum Internet besteht. 4. Starten Sie DJI Pilot 2. Wenn eine neue Version verfügbar ist, wird auf der Startseite ein Hinweis angezeigt, dass eine Firmware-Aktualisierung der Akkuladestation erforderlich ist.
Seite 115: Offline-Aktualisierung
2. Stellen Sie sicher, dass der PC mit dem Internet verbunden und das DJI-Gerät eingeschaltet ist. Der Akkustand des Geräts muss höher als 25 % sein. 3. Starten Sie DJI Assistant 2, melden Sie sich mit Ihrem DJI-Konto an und öffnen Sie die Hauptseite.
Seite 116: Informationen Zur Firmware-Version
Fluggeräts aktualisiert. Verwenden Sie eine SD-Karte oder DJI Pilot 2, um die Firmware der Zenmuse H20N/L1/P1 zu aktualisieren. • Stellen Sie sicher, dass während einer Aktualisierung alle DJI-Geräte korrekt mit dem PC verbunden sind. • Es ist normal, dass während der Aktualisierung der Gimbal schlaff herunterhängt, die Status-LEDs des Fluggeräts blinken und das Fluggerät neu gestartet wird.
Seite 118: Technische Daten
MATRICE 350 RTK Handbuch Anhang Technische Daten Fluggerät Abmessungen 810×670×430 mm (L×B×H) (ausgefaltet, ohne Propeller) Abmessungen (gefaltet, mit 430×420×430 mm (L×B×H) Propellern) Diagonaler Achsenabstand 895 mm Gewicht (mit einem einem Gimbal Ohne Akkus: Ca. 3,77 kg nach unten) Mit zwei TB65 Akkus: ca. 6,47 kg Einzelner Gimbal, Max.
Seite 119 ≤ 7,2 kg) Windwiderstandsfähigkeit 12 m/s Max. Flugzeit 55 Minuten (gemessen mit Matrice 350 RTK bei einer Fluggeschwindigkeit von ca. 8 m/s ohne Nutzlast in einer windstillen Umgebung, bis der Akkustand 0 % erreicht hat. Daten dienen nur als Referenz. Die tatsächliche Nutzungszeit kann je nach Flugmodus, Zubehör und Umgebung variieren.
Seite 120 MATRICE 350 RTK Handbuch Externer Akku Kapazität: 4,920 mAh (WB37 Intelligent Battery) Spannung: 7,6 V Typ: Li-Ion Energie: 37,39 Wh Chemische Zusammensetzung: LiCoO2 Schutzart IP54 Akkulaufzeit Integrierter Akku: ca. 3 Stunden und 18 Min. Integrierter Akku + externer Akku: ca. 6 Stunden Betriebstemperatur -20 °C bis 50 °C Betriebsfrequenz 2,4000 bis 2,4835 GHz, 5,725 bis 5,850 GHz...
Seite 121: Led-Zusatzbeleuchtung
30 Minuten, um sie von 20 % auf 90 % aufzuladen. Mit einer 110-V-Stromversorgung dauert es ungefähr 70 Minuten, um zwei TB65 Intelligent Flight Batteries vollständig aufzuladen, und ungefähr 40 Minuten, um sie von 20 % auf 90 % aufzuladen. © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 122: Verwendung Der Aufwärts Gerichteten Gimbal-Verbindung
Mit der aufwärts gerichteten Gimbal-Verbindung für die Matrice 350 RTK lassen sich kompatible Nutzlasten auf der Oberseite der Matrice 350 RTK anbringen. Durch ihre Bauweise ist sie gemäß dem globalen Standard IEC 60529 nach Schutzart IP44 geschützt (nur in Verbindung mit einer wasserdichten Nutzlast).
Seite 123 MATRICE 350 RTK Handbuch 2. Verbinden Sie die duale Gimbal-Verbindung und ihre Verkabelung. Drehmoment: 6 ±0,2 kgf.cm Drehmoment: 0,48 ±0,05 kgf.cm Drehmoment: 6 ±0,2 kgf.cm Erster Gimbalsteckplatz © 2023 DJI. Alle Rechte vorbehalten. ...
Seite 124: Verwendung Des Csm-Radars
MATRICE 350 RTK Handbuch Verwendung des CSM-Radars Installation und Verbindung Das CSM-Radar lässt sich mit der M350 RTK verwenden. Gehen Sie zur Herstellung der Verbindung und Installation wie folgt vor: Verwendung Als zusätzliche Sicherheitsmaßnahme kann ein CSM-Radar mit einer Erfassungsreichweite zwischen 1,5 und 30 m oben auf dem Fluggerät montiert werden.
Seite 125: Verwendung Der Hindernisvermeidungsfunktion
Bereichs kann ungültig oder fehlerhaft sein. Verwendung der Hindernisvermeidungsfunktion Die Hindernisvermeidung mittels Radar muss in der DJI Pilot 2 App aktiviert werden. Legen Sie die Sicherheitsdistanz des Fluggeräts in der App fest (sollte mehr als 2,5 m betragen).
Seite 126: Beschreibung Der Erweiterten Gewindebohrungen
Montagehalterung und das Landegestell des Fluggeräts ordnungsgemäß gesichert sind. Sollte das Radar-Modul noch immer nicht richtig funktionieren, nehmen Sie bitte Kontakt mit dem DJI Support oder einem autorisierten Händler auf. • Halten Sie die Schutzabdeckung des Radarmoduls sauber. Reinigen Sie die Oberfläche der Schutzabdeckung mit einem sauberen, feuchten Tuch.
Seite 127: Fehlerbehebungsverfahren
Kontaktieren Sie den DJI Support, wenn die Probleme weiterhin auftreten. 4. Probleme beim Einschalten und Starten Überprüfen Sie, ob der Akku Strom hat. Falls ja, kontaktieren Sie den DJI Support, falls er nicht normal gestartet werden kann. 5. Probleme mit Software-Aktualisierungen Folgen Sie den Anweisungen im Handbuch, um die Firmware zu aktualisieren.
Seite 128: C3-Zertifizierung
Sie sich für weitere Unterstützung an einen professionellen Akkuentsorgungs-/Recycling-Dienst. C3-Zertifizierung Die Matrice 350 RTK ist mit der C3-Zertifizierung konform. Es gibt einige Anforderungen und Einschränkungen, wenn Sie die Matrice 350 RTK im Europäischen Wirtschaftsraum (EWR, d. h. EU plus Norwegen, Island und Liechtenstein) verwenden.
Seite 129: Liste Der Artikel, Einschließlich Qualifiziertem Zubehör
Die Fernsteuerungs-LED leuchtet rot, wenn die Verbindung zum Fluggerät länger als 2 Sekunden unterbrochen ist. DJI Pilot 2 gibt eine Warnung aus, nachdem die Verbindung zum Fluggerät getrennt wurde. Es wird eine Warnmeldung ausgegeben, wenn die Fernsteuerung fünf Minuten lang nicht verwendet wird, während sie eingeschaltet ist, der Touchscreen jedoch ausgeschaltet und sie nicht mit dem Fluggerät verbunden ist.
Seite 130: Geo Awareness
Höhenfehler Flugbeschränkungsgebiete In diesen Zonen, die in der DJI App rot dargestellt sind, erhält der Pilot eine Warnung und der Flug wird gestoppt (UA kann nicht in Zonen dieses Typs fliegen oder dort starten/ abheben). Wenn Sie der Meinung sind, dass Sie die Erlaubnis zum Betrieb in einem Flugbeschränkungsgebiet haben, kontaktieren Sie bitte flysafe@dji.com oder nutzen Sie die...
Seite 131: Höhenlagenzone
1. Warnmeldung wird angezeigt 2. Abheben nicht möglich 3. Sie können nach der manuellen Genehmigung einen Antrag auf der offiziellen Website von DJI stellen. Autorisierungszonen In diesen Zonen, die in der DJI App blau dargestellt sind, erhält der Pilot eine Warnmeldung und der Flug wird standardmäßig eingeschränkt.
Seite 132 MATRICE 350 RTK Handbuch Erweiterte Warnzonen: Der Pilot erhält eine Warnmeldung, wenn die Drohne den Rand der Zone erreicht. Erweiterte Warnzone 1. UA kann in diesen Zonen abheben und in fliegen; dabei wird eine Warnmeldung angezeigt, die der Pilot bestätigen muss.
Seite 133: Easa-Hinweis
Ausschalten. Wenn das Remote-ID-System eine Fehlfunktion oder einen Fehler aufweist, wird ein Alarm in einer DJI-Flugregler-App wie DJI Pilot angezeigt. • Sie müssen die DJI-Flug-App im Vordergrund laufen lassen und ihr stets gestatten, die Standortinformationen der Fernsteuerung zu empfangen. •...
Seite 134 WIR SIND FÜR SIE DA Kontakt DJI SUPPORT Änderungen vorbehalten. enterprise.dji.com/matrice-350-rtk/downloads Sollten Sie Fragen zu diesem Dokument haben, schicken Sie uns bitte eine E-Mail an DocSupport@dji.com. DJI und MATRICE sind Markenzeichen von DJI. Copyright © 2023 DJI Alle Rechte vorbehalten.

DJI MATRICE 350 RTK Handbuch

Quicklinks

Verwandte Anleitungen für DJI MATRICE 350 RTK

Inhaltszusammenfassung für DJI MATRICE 350 RTK

Inhaltsverzeichnis
