8.

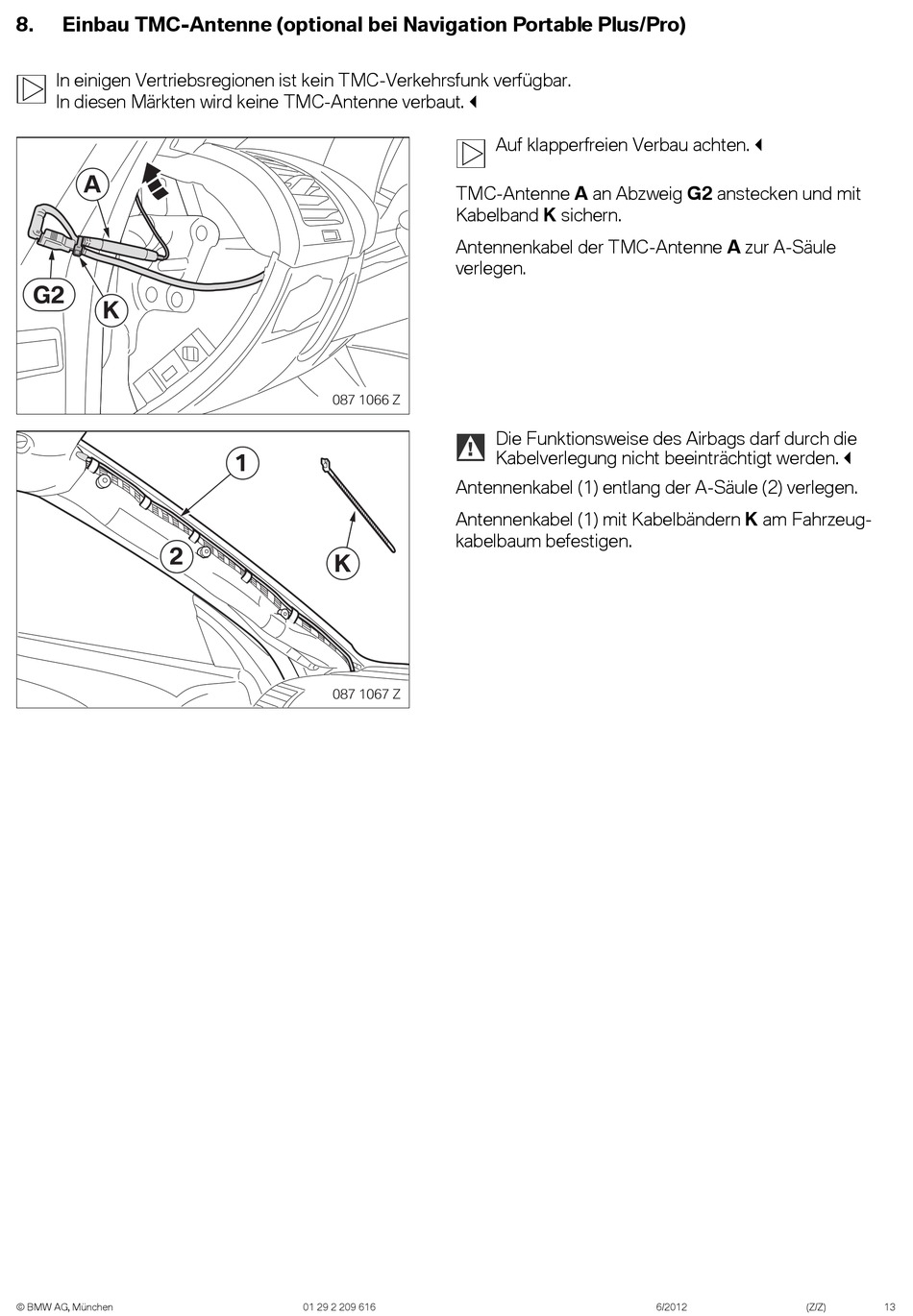

Einbau TMC-Antenne (optional bei Navigation Portable Plus/Pro)
In einigen Vertriebsregionen ist kein TMC-Verkehrsfunk verfügbar.
In diesen Märkten wird keine TMC-Antenne verbaut.
A
G2
K
2
© BMW AG, München
087 1066 Z
1
K
087 1067 Z
01 29 2 209 616
Auf klapperfreien Verbau achten.
TMC-Antenne A an Abzweig G2 anstecken und mit
Kabelband K sichern.
Antennenkabel der TMC-Antenne A zur A-Säule
verlegen.
Die Funktionsweise des Airbags darf durch die
!
Kabelverlegung nicht beeinträchtigt werden.
Antennenkabel (1) entlang der A-Säule (2) verlegen.
Antennenkabel (1) mit Kabelbändern K am Fahrzeug-
kabelbaum befestigen.
6/2012
(Z/Z)
13
