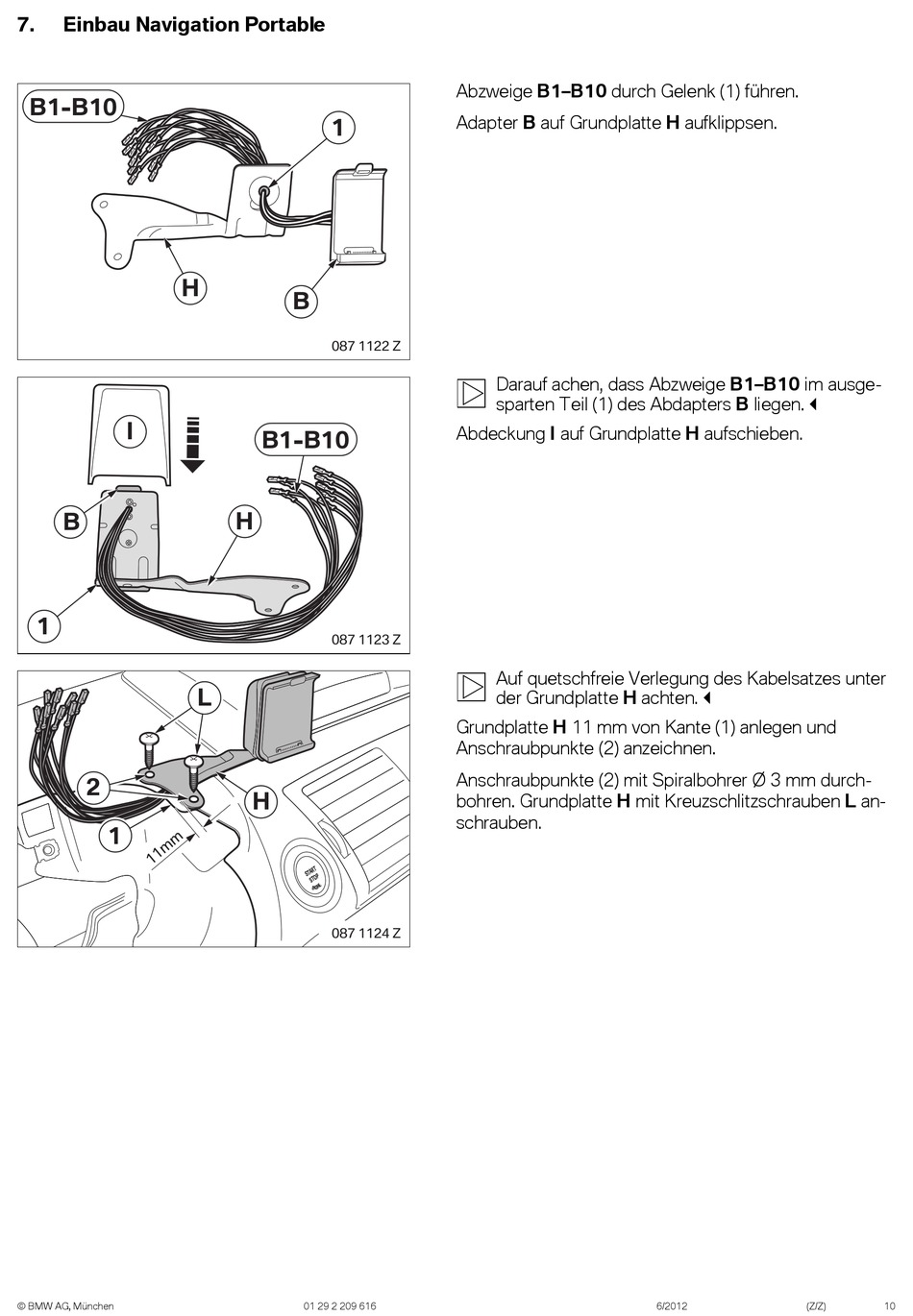

7.
Einbau Navigation Portable
B1-B10
H
I
B
1
2
1
© BMW AG, München
1
B
087 1122 Z
B1-B10
H
087 1123 Z
L
H
087 1124 Z
01 29 2 209 616
Abzweige B1–B10 durch Gelenk (1) führen.
Adapter B auf Grundplatte H aufklippsen.
Darauf achen, dass Abzweige B1–B10 im ausge-
sparten Teil (1) des Abdapters B liegen.
Abdeckung I auf Grundplatte H aufschieben.
Auf quetschfreie Verlegung des Kabelsatzes unter
der Grundplatte H achten.
Grundplatte H 11 mm von Kante (1) anlegen und
Anschraubpunkte (2) anzeichnen.
Anschraubpunkte (2) mit Spiralbohrer Ø 3 mm durch-
bohren. Grundplatte H mit Kreuzschlitzschrauben L an-
schrauben.
6/2012
(Z/Z)
10
