7.
Einbau Navigation Portable
B1-B10
J
G1
G2-G4
G
K
G5-G7
X13812
© BMW AG, München
G1
087 1121 Z
G5-G7
087 1063 Z
X13813
087 1064 Z
01 29 2 209 616

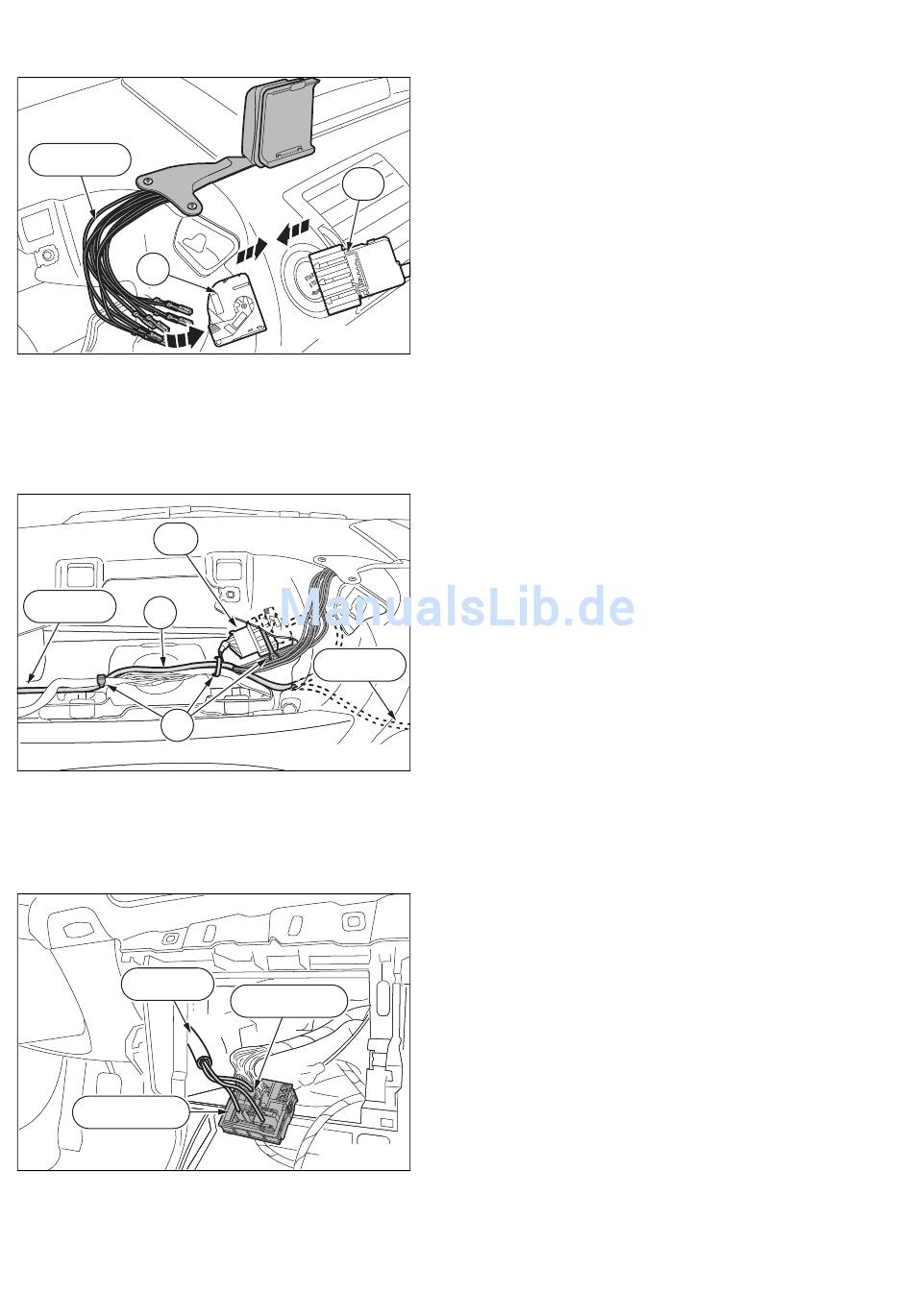

Abzweige B1–B10 wie folgt in Buchsengehäuse J
(18-pol. SW) einpinnen:
- Abzweig B1, Kabelfarbe VI, in PIN 6
- Abzweig B2, Kabelfarbe GN, in PIN 8
- Abzweig B3, Kabelfarbe BL, in PIN 9
- Abzweig B4, Kabelfarbe SW, in PIN 10
- Abzweig B5, Kabelfarbe BR, in PIN 11
Nur bei Navigation Portable Plus/Pro
- Abzweig B6, Kabelfarbe RT, in PIN 1
- Abzweig B7, Kabelfarbe OR, in PIN 2
- Abzweig B8, Kabelfarbe WS, in PIN 3
- Abzweig B9, Kabelfarbe RO, in PIN 4
- Abzweig B10, Kabelfarbe GR, in PIN 5
Alle Fahrzeuge
Abzweig G1 und Kabelsatz G mit Kabelbindern K am
Original Kabelbaum befestigen.
Abzweige G3–G4 zum CAS-Steuergerät verlegen.
Nur bei optionalem Verbau TMC-Antenne
(nur bei Navigation Portable Plus/Pro)
Abzweig G2 zur A-Säule links verlegen.
Nur Fahrzeuge mit Tonausgabe über
Navigationsgerät
Abzweige G5–G7 isolieren und zurückbinden, werden
nicht benötigt.
Nur Fahrzeuge mit Tonausgabe über Radio
Abzweige G5–G7 zum Radiostecker verlegen.
Abzweig G7, Kabelfarbe WS/BR, in Radio-
stecker X13812 (16-pol. SW), PIN 10, einpinnen.
Nur Fahrzeuge mit mehrteiligem Radiostecker
Abzweig G5, Kabelfarbe BL/SW, in Radio-
stecker X13813 (12-pol. SW), PIN 6, einpinnen.
Abzweig G6, Kabelfarbe BL/BR, in Radiostecker X13813
(12-pol. SW), PIN 12, einpinnen.
Nur Fahrzeuge mit einteiligem Radiostecker
Abzweig G5, Kabelfarbe BL/SW, in Radio-
stecker X13812 (40-pol. SW), PIN 34, einpinnen.
Abzweig G6, Kabelfarbe BL/BR, in Radiostecker X13812
(40-pol. SW), PIN 40, einpinnen.
6/2012
(Z/Z)
11
