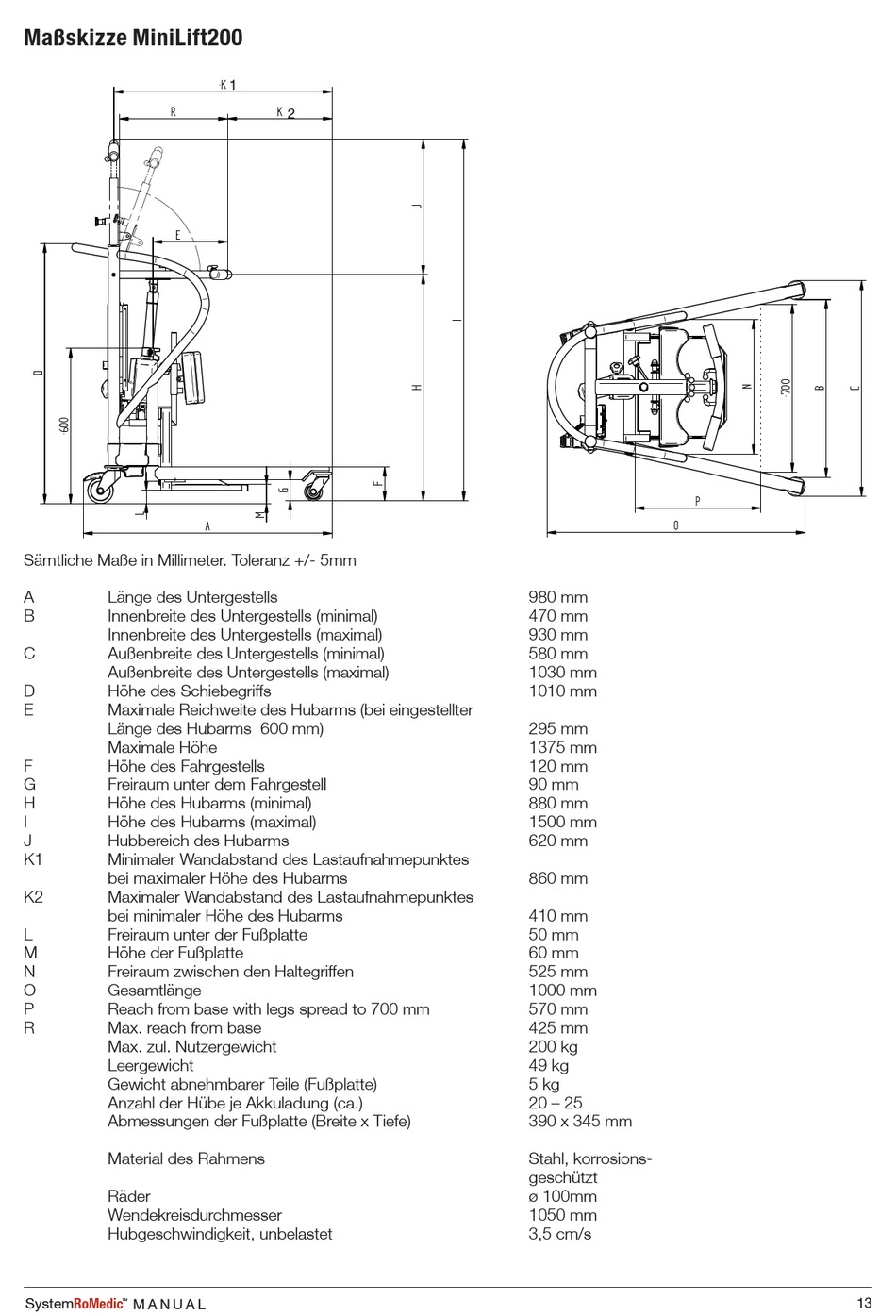

Maßskizze MiniLift200
Sämtliche Maße in Millimeter. Toleranz +/- 5mm
A
Länge des Untergestells
B
Innenbreite des Untergestells (minimal)
Innenbreite des Untergestells (maximal)
C
Außenbreite des Untergestells (minimal)
Außenbreite des Untergestells (maximal)
D
Höhe des Schiebegriffs
E
Maximale Reichweite des Hubarms (bei eingestellter
Länge des Hubarms 600 mm)
Maximale Höhe
F
Höhe des Fahrgestells
G
Freiraum unter dem Fahrgestell
H
Höhe des Hubarms (minimal)
I
Höhe des Hubarms (maximal)
J
Hubbereich des Hubarms
K1
Minimaler Wandabstand des Lastaufnahmepunktes
bei maximaler Höhe des Hubarms
K2
Maximaler Wandabstand des Lastaufnahmepunktes
bei minimaler Höhe des Hubarms
L
Freiraum unter der Fußplatte
M
Höhe der Fußplatte
N
Freiraum zwischen den Haltegriffen
O
Gesamtlänge
P
Reach from base with legs spread to 700 mm
R
Max. reach from base
Max. zul. Nutzergewicht
Leergewicht
Gewicht abnehmbarer Teile (Fußplatte)
Anzahl der Hübe je Akkuladung (ca.)
Abmessungen der Fußplatte (Breite x Tiefe)
Material des Rahmens
Räder
Wendekreisdurchmesser
Hubgeschwindigkeit, unbelastet
SystemRoMedic
M A N U A L
TM
1
2
980 mm
470 mm
930 mm
580 mm
1030 mm
1010 mm
295 mm
1375 mm
120 mm
90 mm
880 mm
1500 mm
620 mm
860 mm
410 mm
50 mm
60 mm
525 mm
1000 mm
570 mm
425 mm
200 kg
49 kg
5 kg
20 – 25
390 x 345 mm
Stahl, korrosions-
geschützt
ø 100mm
1050 mm
3,5 cm/s
13
