Bedienungsanleitung R 180
3.2.2 Stativ für Messungen mit Kegel- Platte- Messsystemen
1. Kegel- Patte- Messeinrichtung wie in Abb. 3 in den Stativfuß einsetzen.
2. Kegel-Platte-Messeinrichtung mit dem Controller mittels Kabel verbinden.
3. Stativarm nach oben schieben, R 180 einsetzen und Messkegel in die Aufnahme des R
180 einführen.
4. Sternschraube des Haltearms der Platte lösen und nach unten absenken.
5. R 180 vorsichtig bis auf die Halterung absenken. Es muss zwischen Kegel und Platte
noch ein kleiner Abstand sein. Ansonsten Halterung einstellen.
6. Mittels Feineinstellung R 180 nach unten drehen und mit der Lehre prüfen, dass der
Abstand zwischen Kegelspitze und Platte 0,05 mm beträgt.
7. Haltearm mit Rheomat nach oben fahren, Überlaufschutz an Messplatte wieder auf-
setzten.
Version 02.22

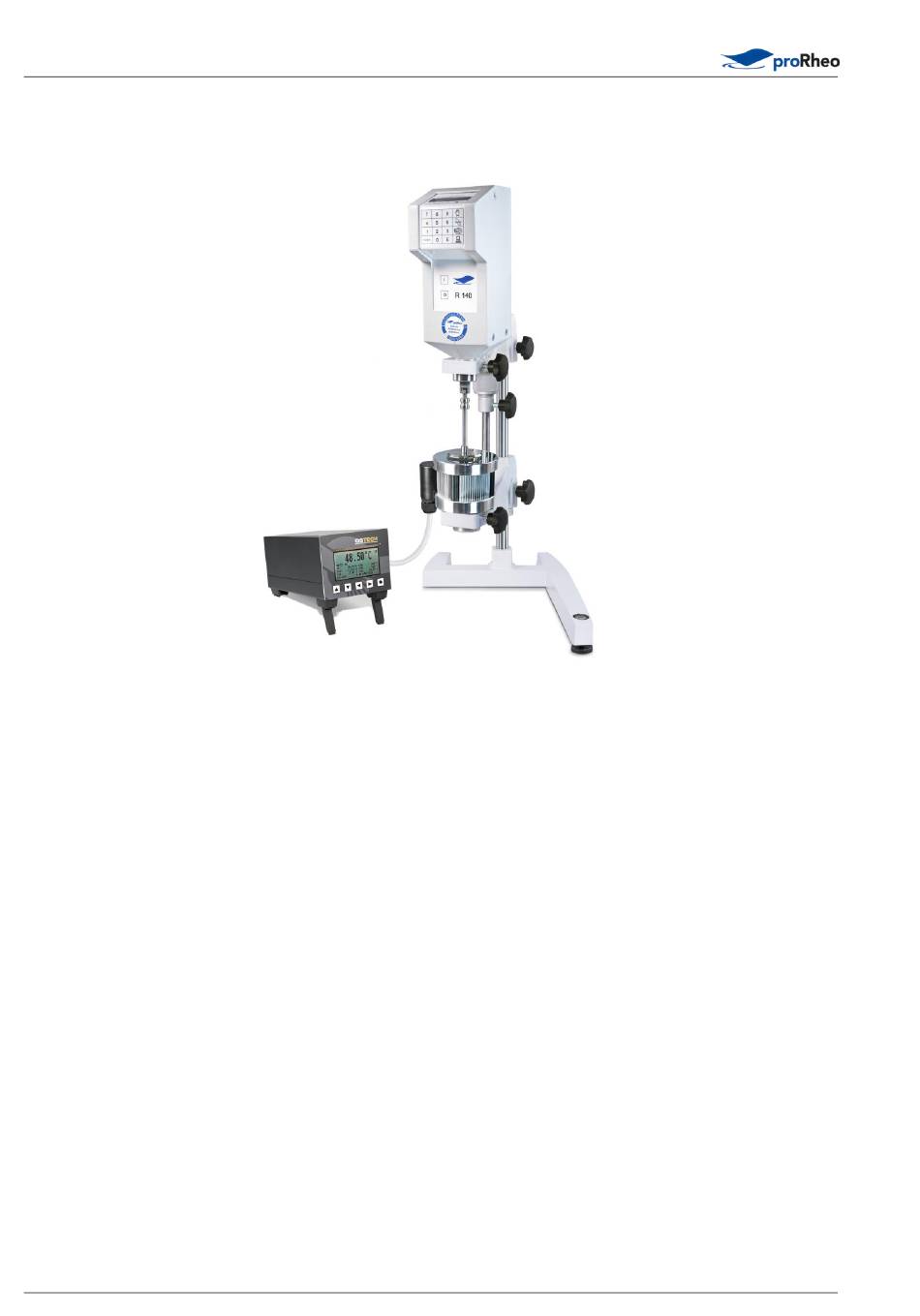

Abb. 3
7
