Radiodetection RD8000 Bedienungsanleitung Seite 19

Sender Tx-1, Tx-5 und Tx-10
1
3
5
6
7
10
15
16
17
18
11
2
4
9
12 13 14 19
22
36

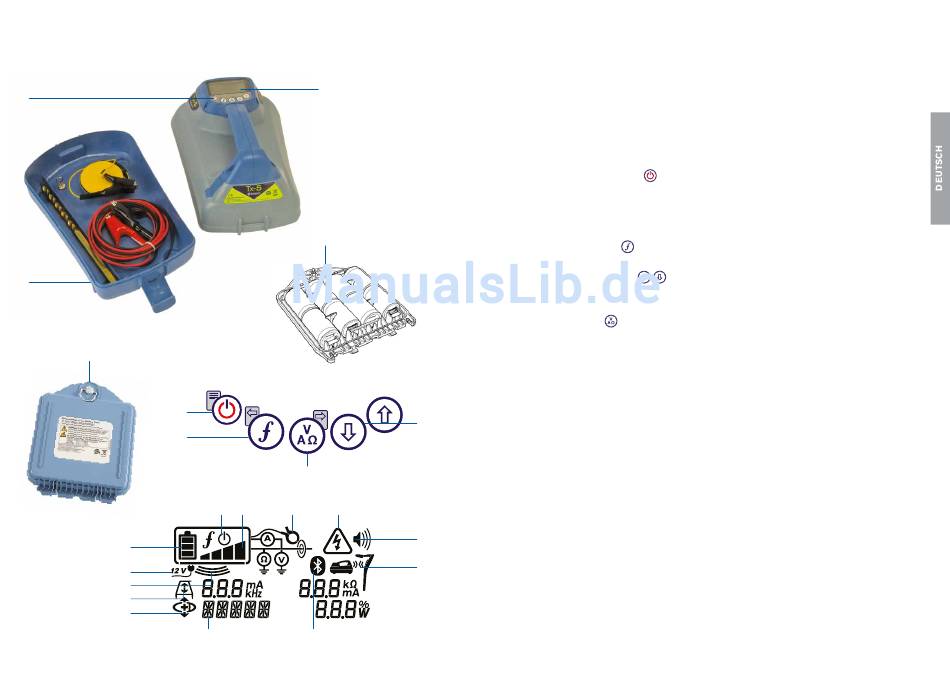

Sender-Merkmale
1. Tastenfeld
2. LCD-Anzeige
3. Abnehmbare Zubehörbox
4. D-Zellen-Batterienfach
5. Akku-Pack (optional)
Sender-Tastenfeld
6. Ein-/Ausschalt-Taste
Ausschalten des Senders (lang
drücken) oder Zugang zum Sender-
Menü (kurz drücken). Öffnen des
Sender-Menüs.
7. Frequenz-Taste
Frequenz Menü-Navigationstaste.
8. Auf-/Ab-Pfeiltasten
des Ausgangssignals / Scrollen durch
die Menüoptionen.
9. Mess-Taste
und mißt die Spannung.
Bildschirmsymbole des
Senders
10. Batterieanzeige: Anzeige des
Akkuladestands
8
11. Alphanumerische Anzeige der
gewählten Einstellung
12. Bereitschaftssymbol: Erscheint,
wenn der Sender in den
Bereitschaftsbetrieb versetzt wurde.
13. Ausgangsleistung: Zeigt die
Ausgangsleistung des Senders an.
14. Zangensymbol: Erscheint, wenn
20
eine Zange oder ein anderer
Steckverbinder angeschlossen wird.
21
15. DC-Symbol: Erscheint, wenn der
Sender an eine Gleichstromversorgung
angeschlossen ist.
16. Induktionsanzeige: Erscheint, wenn der
Sender im Induktionsbetrieb arbeitet.
17. A-Rahmen (nur Tx-5 und Tx-10):
Erscheint, wenn der Sender im
Fehlersuchebetrieb ist.
: Ein-/
18. CD-Betriebsanzeige (nur Tx-10):
Zeigt an, dass der Sender in den
Signalstromrichtungsbetrieb geschaltet
ist.
19. Spannungsanzeige: Zeigt an, dass
: Auswahl der
am Ausgang des Senders Spannung
anliegt.
: Einstellen
20. Lautstärkeanzeige: Anzeige der
Lautstärke
21. Verbindungsanzeige (nur Tx-5B und
: Öffnet ein Untermenü
Tx-10B) Erscheint, wenn der Sender
und das Ortungsgerät über iLOC
verbunden sind.
22. Bluetooth-Anzeige (nur Tx-5B
und Tx-10B). Zeigt Bluetooth-
Verbindungsstatus an. Wenn das
Symbol blinkt, ist die Verbindung noch
im Aufbau.
37
