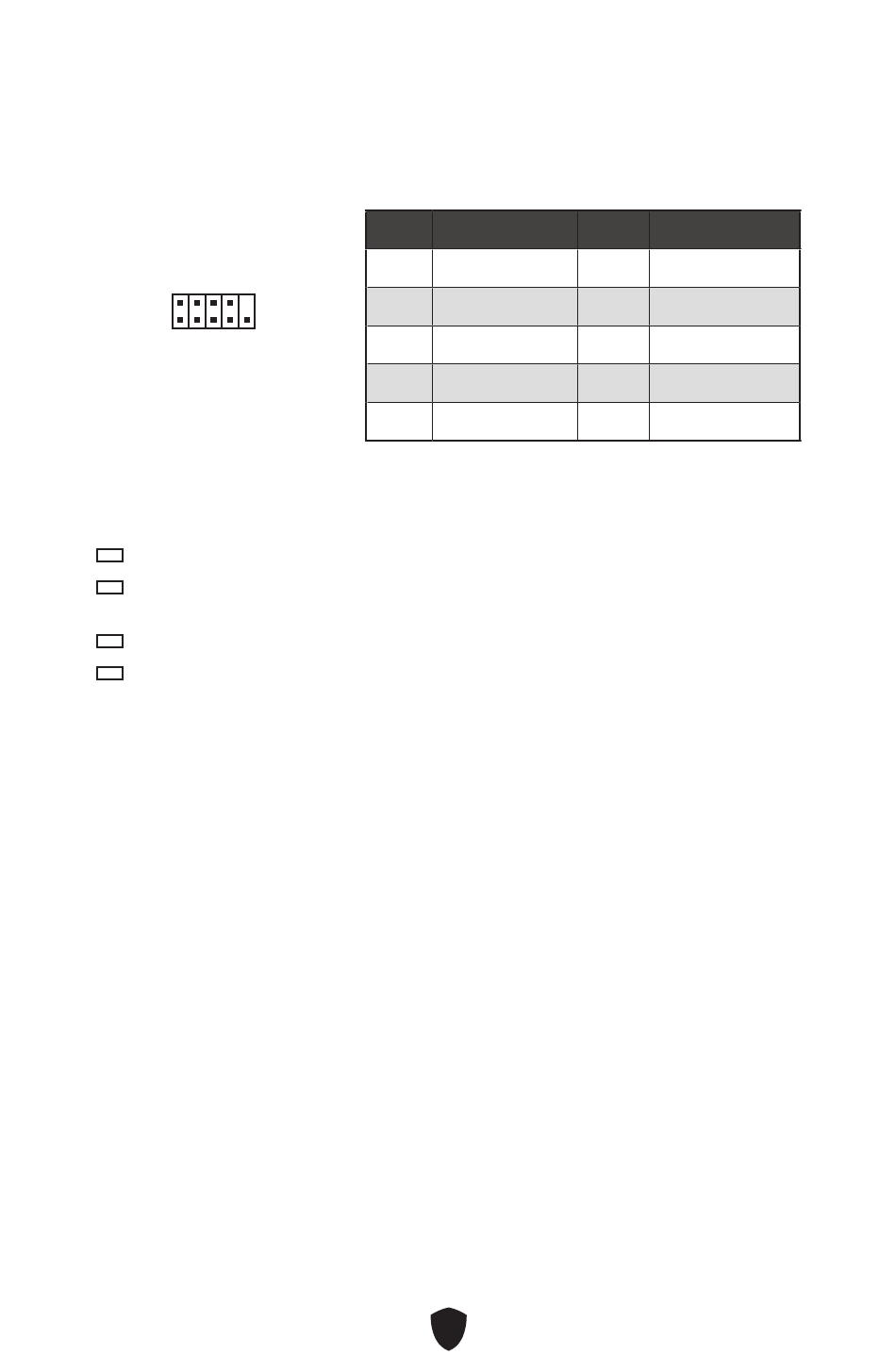

JCOM1 : Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
2 10
1 9

EZ Debug LED

Ces LEDs indiquent l'état de débogage de la carte mère.
CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation
a échoué.
VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué.
BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son
initialisation a échoué.
Broche Nom de signal
1 DCD
3 SOUT
5 Ground
7 RTS
9 RI
19
Broche Nom de signal
2 SIN
4 DTR
6 DSR
8 CTS
10 No Pin
