M2_1 : Slot M.2 (Touche M)

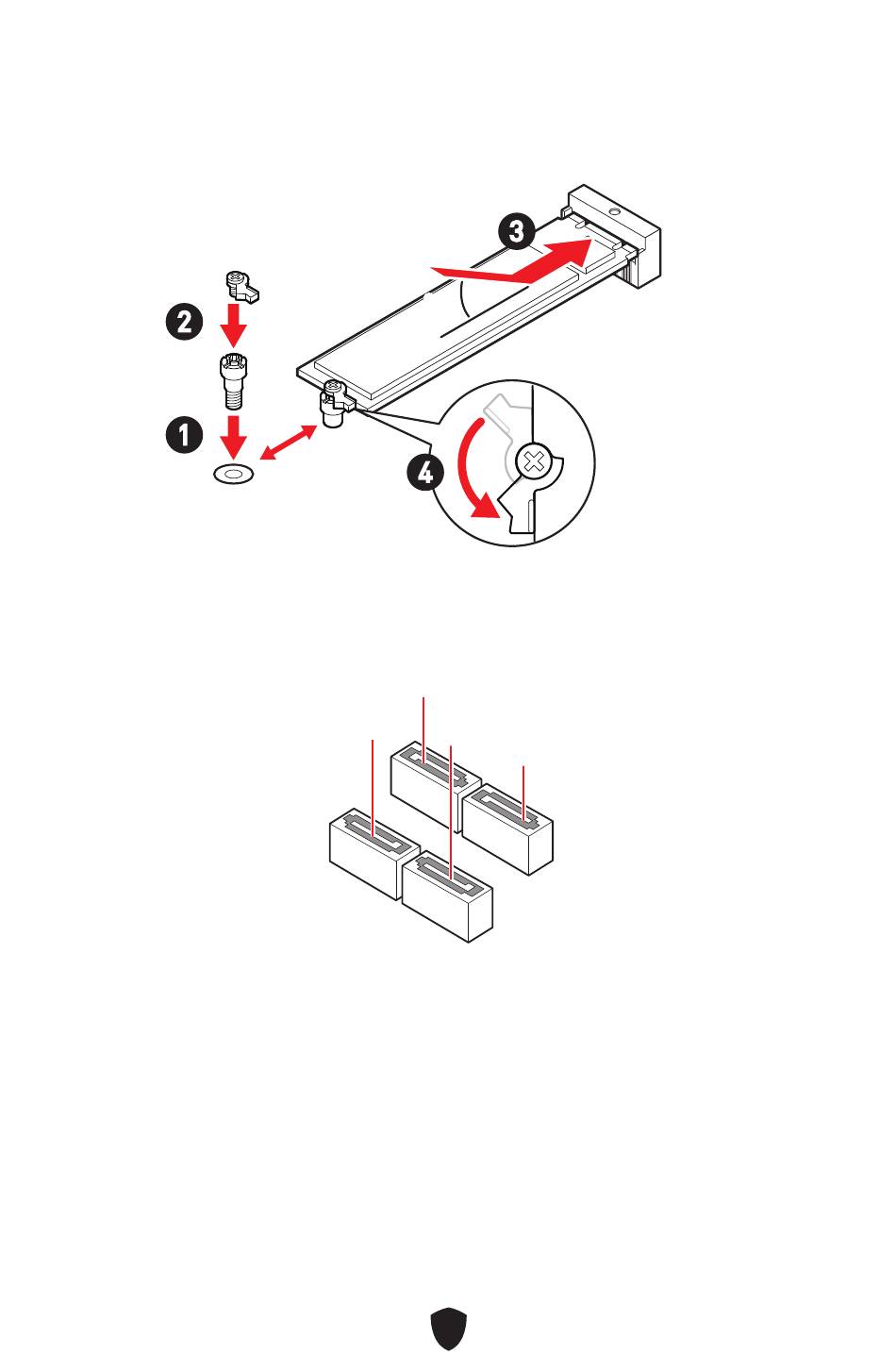

Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.
2
1

SATA5~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
∙
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
Le connecteur SATA5 est indisponible lorsqu'un SSD M.2 SATA est installé dans le
∙
slot M2_1.
3
30º 30º
4
SATA6
SATA5
SATA7
SATA8
13
