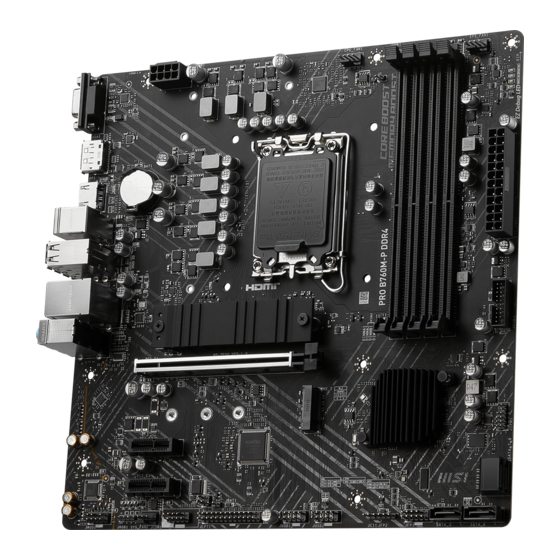

Verwandte Anleitungen für MSI PRO B760M-P
Inhaltszusammenfassung für MSI PRO B760M-P
- Seite 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per MSI PRO B760M- P DDR5 o cerca il tuo prodotto tra le migliori offerte di Schede Madri PRO B760M-P Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書...
- Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
- Seite 50 Inhalt Schnellstart .......................3 Spezifikationen ....................15 Besondere Funktionen ..................18 Lieferumfang ....................19 Anschlüsse auf der Rückseite .................20 LAN Port LED Zustandstabelle ................21 Audiobuchsen ....................... 21 Übersicht der Komponenten ................23 CPU Sockel ......................24 DIMM Steckplätze ....................25 PCI_E1~3: PCIe Erweiterungssteckplätze ............26 SATA_5~8: SATA 6Gb/s Anschlüsse ..............
- Seite 51 Onboard LEDs ....................39 EZ DEBUG LED ..................... 39 Installation von OS, Treibern & MSI Center ............40 MSI Center ......................43 UEFI BIOS ......................44 BIOS Setup ......................45 Reset des BIOS ..................... 46 Aktualisierung des BIOS ..................46...
-
Seite 52: Schnellstart
Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. -
Seite 53: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. - Seite 54 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
-
Seite 55: Installation Des Prozessors
Installation des Prozessors ⚽ ∙ https://youtu.be/KMf9oIDsGes... - Seite 56 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2...
-
Seite 57: Anschließen Der Frontpanel-Stiftleiste
Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power-LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +... -
Seite 58: Installation Des Motherboards
Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc BAT1 Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in... - Seite 59 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
-
Seite 60: Installation Der Sata-Laufwerke
Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc... -
Seite 61: Einbau Der Grafikkarte
Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A... -
Seite 62: Peripheriegeräte
Peripheriegeräte... -
Seite 63: Einschalten
Einschalten... -
Seite 64: Spezifikationen
Spezifikationen ∙ Unterstützt Intel® Core™ der 12./13. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® B760 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 192GB* ∙... - Seite 65 Fortsetzung der vorherigen Spalte ∙ 2x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 • Unterstützt 2242/ 2260/ 2280 Speichergeräte • M2_2 Steckplatz* (vom B760 Chipsatz) M.2 SSD Steckplatz • Unterstützt bis zu PCIe 4.0 x4 •...
- Seite 66 ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
-
Seite 67: Besondere Funktionen
Besondere Funktionen MSI Center Funktionen Steckplatz • Mystic Light DIY-freundlich • Ambient Link • PCI-E Steel Armor • Frozr AI Kühlung • EZ M.2 Clip • Benutzer-Szenario • EZ DEBUG LED • True Color • EZ LED Steuerung • Live Update Audio •... -
Seite 68: Lieferumfang
Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA 6Gb/s Kabel Zubehör • 1x M.2-Schrauben- und Abstandshalterpaket (2 Sets pro Packung) •... -
Seite 69: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite Artikel Beschreibung VGA Anschluss HDMI™ Anschluss Mausanschluss USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz) 1 Gbit/s LAN-Anschluss Line-In-Anschluss DisplayPort Tastaturanschluss USB 3.2 Gen 1 5Gbit/s Typ-A Anschluss (vom B760 Chipsatz) USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (vom B760 Chipsatz) Line-Out-Anschluss Mic-In Buchse... -
Seite 70: Lan Port Led Zustandstabelle
LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100 Mbit/s Blinkt Datenaktivität Orange 1 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT... - Seite 71 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Front Panel...
-
Seite 72: Übersicht Der Komponenten
Übersicht der Komponenten BAT1 ATX_PWR1 JUSB3 M2_1 DIMMB2 DIMMB1 PCI_E1 DIMMA2 DIMMA1 M2_2 JTPM1 PCI_E2 SATA▼7▲8 PCI_E3... -
Seite 73: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 74: Dimm Steckplätze
Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. ∙ Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com. -
Seite 75: Pci_E1~3: Pcie Erweiterungssteckplätze
BAT1 PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 4.0 x1 (vom B760 Chipsatz) PCI_E3: PCIe 4.0 x1 (vom B760 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. -
Seite 76: M2_1~2: M.2 Steckplätze (Key M)
M2_1~2: M.2 Steckplätze (Key M) ⚠ Wichtig Intel® RST unterstützt nur PCIe M.2 SSD mit ∙ UEFI ROM. M2_1 M2_2 Installieren des M.2-Moduls im M2_1-Steckplatz 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 6 7 7 3. - Seite 77 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie bei 2280 SSD den EZ M.2 Clip, um die M.2 SSD zu befestigen. Sichern Sie bei 2242/ 2260-SSDs die M.2-SSD mit der mitgelieferten M.2-Schraube. 30º 30º 30º 30º...
- Seite 78 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 SSD Länge. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube. M.2 Schraube 30º 30º 6 6 7 7 M.2 Abstandshalter...
-
Seite 79: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse. -
Seite 80: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 81: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname CPU_PWR1 +3,3V +3,3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON# Ground... -
Seite 82: Jcom1: Serieller Anschluss
JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. Signalname Signalname SOUT Ground No Pin JLPT1: Parallele Schnittstelle Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. Signalname Signalname RSTB# AFD# PRND0... -
Seite 83: Jusb3: Usb 3.2 Gen 1 Anschluss
JUSB3: USB 3.2 Gen 1 Anschluss Mit diesem Anschluss können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem Frontpanel verbinden. Signalname Signalname Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power... -
Seite 84: Jusb1~2: Usb 2.0 Anschlüsse
Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. -
Seite 85: Cpu_Fan1, Sys_Fan1~2: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen. -
Seite 86: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 87: Jrgb1: Rgb Led Anschluss
∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙... -
Seite 88: Onboard Leds
Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Seite 89: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk. -
Seite 90: Installation Von Treibern Mit Dem Msi Driver Utility Installer
MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren. - Seite 91 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
-
Seite 92: Msi Center
MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen. -
Seite 93: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 94: Bios Setup
Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren. -
Seite 95: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat. - Seite 96 Schritte zur Aktualisierung des BIOS: 1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. 2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. 3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
