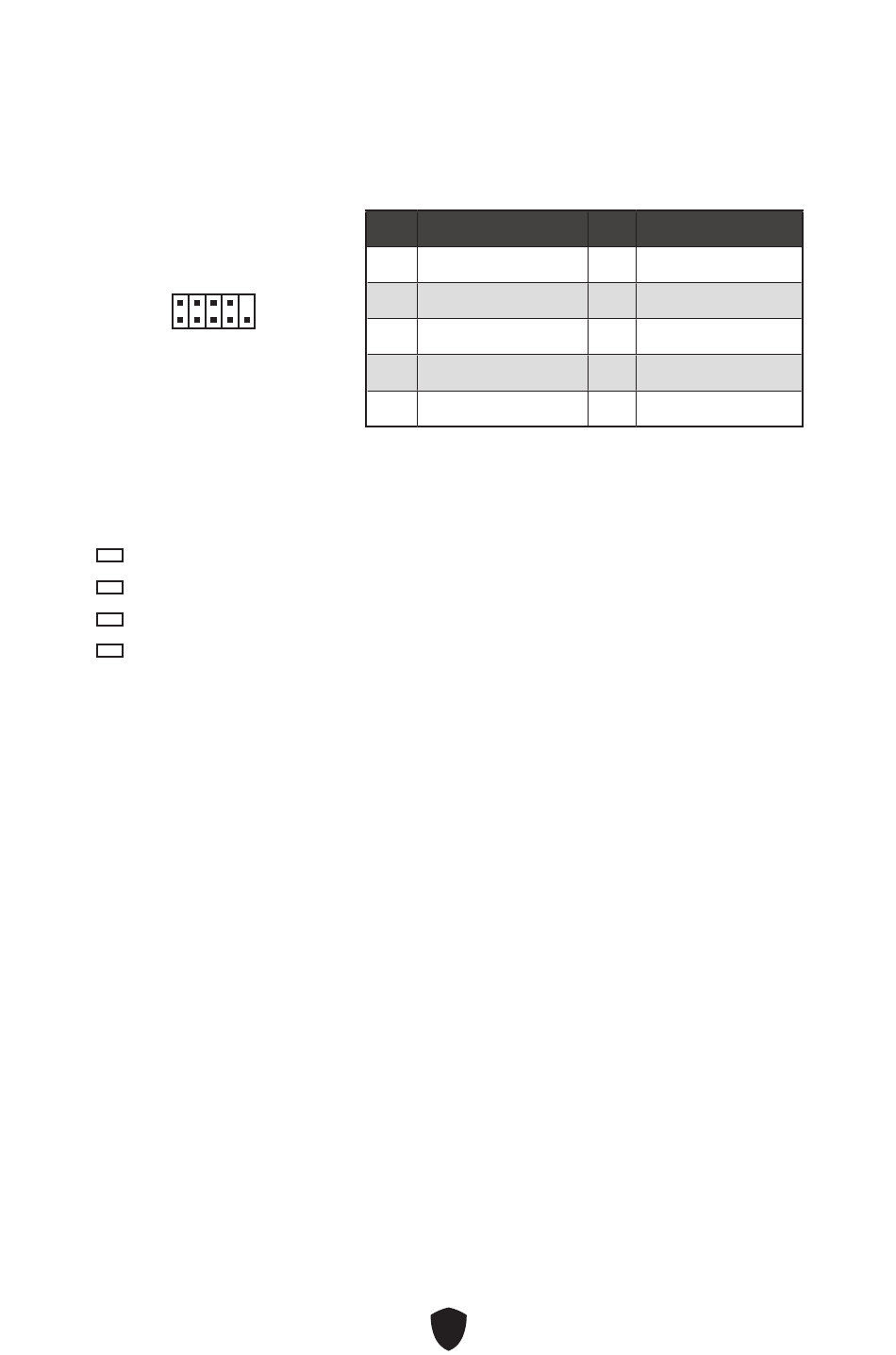

JCOM1: 串行端头接口
此接口允许您连接可选串行端口可用插槽。
2 10
1 9
简易侦错 LED 灯
LED 指示灯在主板中的状态。
CPU - 表示 CPU 无法检测或故障。
DRAM - 表示 DRAM 无法检测或故障。
VGA - 表示 GPU 无法检测或故障。
BOOT - 表示启动设备无法检测或故障。
针脚 信号名称
1 DCD
3 SOUT
5 Ground
7 RTS
9 RI
19
针脚 信号名称
2 SIN
4 DTR
6 DSR
8 CTS
10 No Pin
