M2_1: Разъем M.2 (Ключ M)

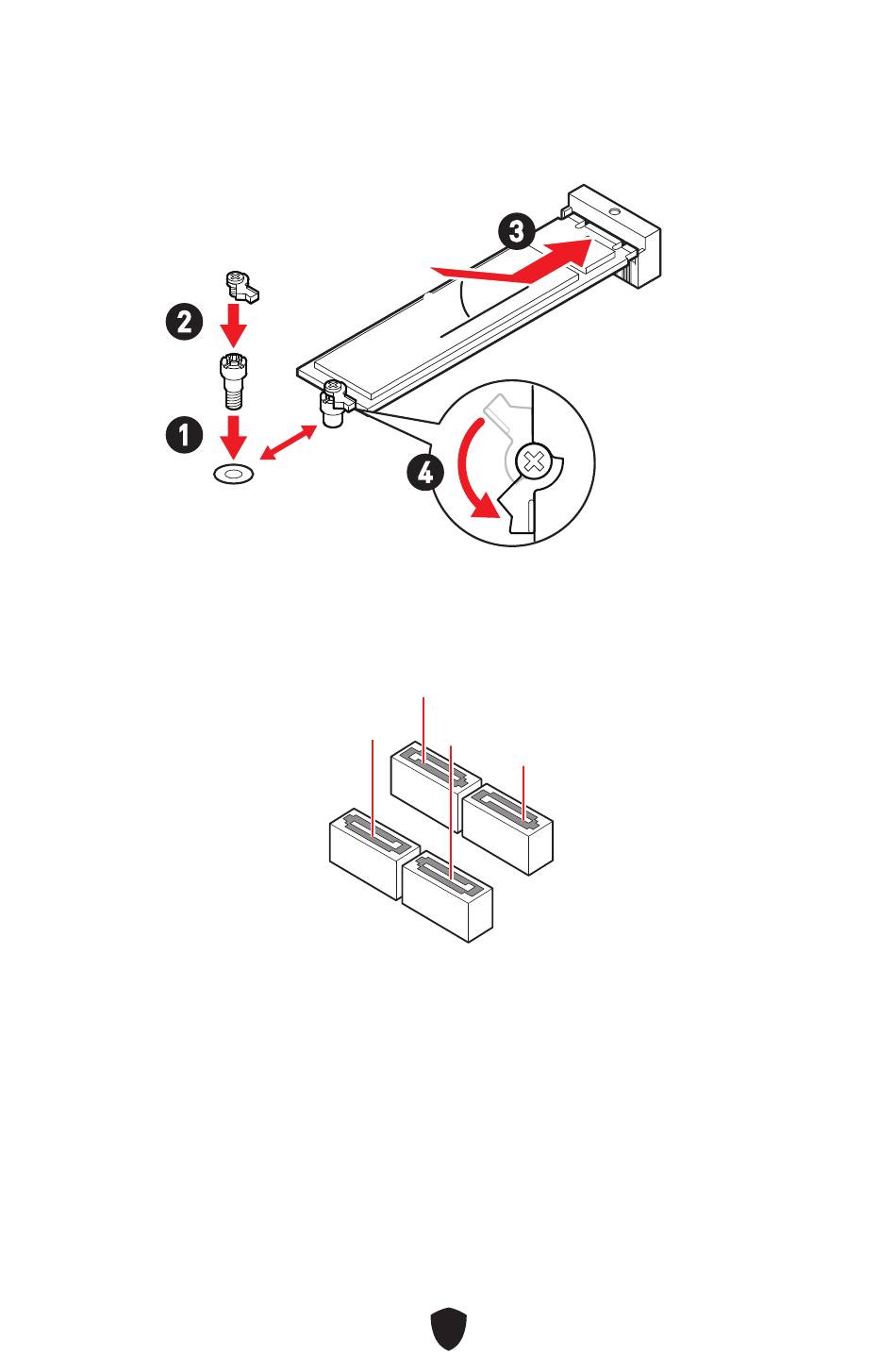

Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано на
рисунке ниже.
2
1
SATA5~8: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
∙
возможна потеря данных при передаче.
∙ Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
Разъем SATA5 будет недоступен при установке M.2 SATA SSD в разъем M2_1.
∙
3
30º 30º
4
SATA6
SATA5
SATA7
SATA8
